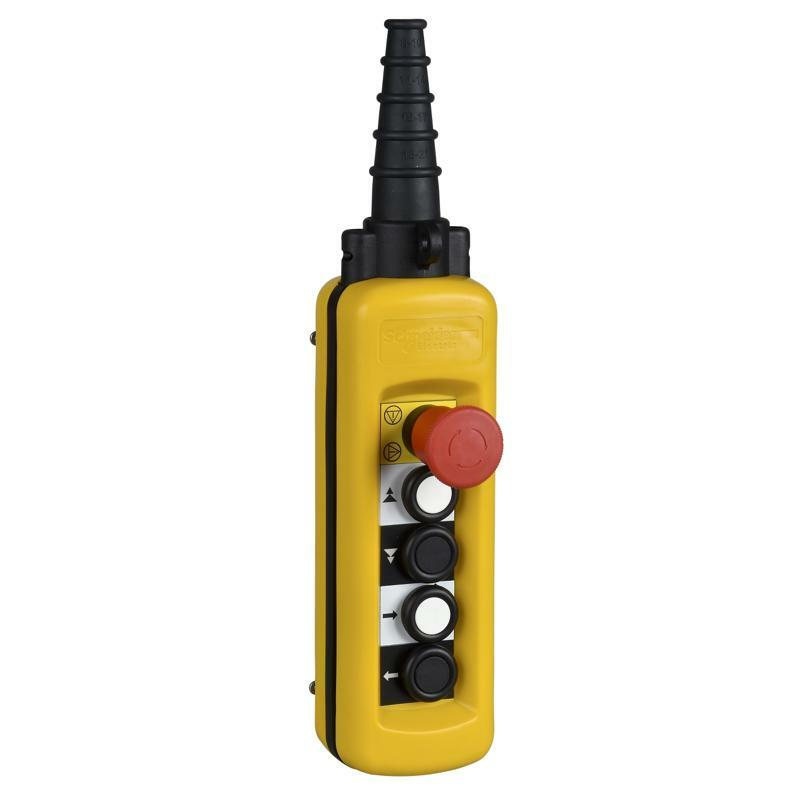

Кнопковий ПОСТ Xaca4923
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony XAC |
| Тип виробу або компоненту | Підвісна станція управління |
| Назва пристрою | XACA |
| Додаткова інформація | |
| Тип станції керування | З подвійною ізоляцією |
| Матеріал корпусу | Поліпропілен |
| Тип електричної схеми | Ланцюг управління |
| Тип шафи | Повністю готовий до використання |
| Область застосування станції керування | Керування 2-швидкісним двигуном талі |
| Склад станції керування | 4 кнопки + 1 аварійна зупинка |
| Тип кнопки керування | Перша кнопка 1 нормально закритий + 2 нормально відкритих підйом, повільний-швидкий Друга кнопка 1 нормально закритий + 2 нормально відкритих опускання, повільне-швидке Четверта кнопка 1 нормально відкритий вліво, повільно Третя кнопка 1 нормально відкритий вправо, повільно Кнопка стоп Ø 40 мм 1 нормально закритий фіксація |
| Сумісність продуктів | ZB2BE102 для аварійної зупинки XENG1191 для підйому/опускання ZB2BE101 для правого/лівого напрямку |
| Механічне взаємоблокування | З механічним блокуванням між парами |
| Колір станції керування | Жовтий |
| Клеми підключення | Гвинтовий затискач, 1 x 0.5...1 x 2.5 мм² без кабельного наконечника Гвинтовий затискач, 1 x 0.5...2 x 1.5 мм² з кабельним наконечником |
| Стандарти | МЕК 60947-5-1 UL 508 EN/EC 60204-32 CSA C22.2 № 14 |
| Сертифікація виробу | GOST CCC |
| Захисна обробка | TH |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Вібростійкість | 15 gn (f= 10…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 100 gn відповідно до МЕК 60068-2-27 |
| Категорія перенапруги | Клас II відповідно до МЕК 61140 |
| Ступінь захисту | IP65 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK08 відповідно до EN 50102 |
| Механічна зносостійкість | 1000000 циклів |
| Кабельний ввід | Гумова втулка зі ступінчастим входом 8…26 мм |
| Кодове позначення контакту | A600 AC-15, Ue = 240 В, Ie = 3 А відповідно до МЕК 60947-5-1 додаток A A600 AC-15, Ue = 600 В, Ie = 1,2 А відповідно до МЕК 60947-5-1 додаток A Q600 DC-13, Ue = 250 В, Ie = 0,27 А відповідно до МЕК 60947-5-1 додаток A Q600 DC-13, Ue = 600 В, Ie = 0,1 А відповідно до МЕК 60947-5-1 додаток A |
| [Ithe] умовний тепловий струм в оболонці | 10 А |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 |
| Робота контакту | У шаховому порядку Повільне розмикання |
| Максимальний опір на клемах | 25 МОм |
| Зусилля спрацювання | 10 Н третя і четверта кнопка 18 Н перша і друга кнопка 8 Н аварійна зупинка |
| Захист від короткого замикання | 10 А запобіжник внаслідок патрон запобіжник тип gG |
| Номінальна робоча потужність [Вт] | 40 В DC-13 для 1000000 циклів, продуктивність <60 цикл/хв на 120 В, коефіцієнт навантаження = 0,5 (індуктивне навантаження) відповідно до МЕК 60947-5-1 додаток C 48 В DC-13 для 1000000 циклів, продуктивність <60 цикл/хв на 48 В, коефіцієнт навантаження = 0,5 (індуктивне навантаження) відповідно до МЕК 60947-5-1 додаток C 65 В DC-13 для 1000000 циклів, продуктивність <60 цикл/хв на 24 В, коефіцієнт навантаження = 0,5 (індуктивне навантаження) відповідно до МЕК 60947-5-1 додаток C |
| Опис клем ISO n°1 | (21-22)NC (33-34)NO_CL (13-14)NO |
| Опис клем ISO n°2 | (13-14)NO |
| Опис клем ISO n°3 | (11-12)NC |
| Ідентифікатор клеми | (11-12)NC (13-14)NO |
| Маса нетто | 0,7 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 10,000 см |
| Ширина 1 упаковки | 11,000 см |
| Довжина 1 упаковки | 52,000 см |
| Вага 1 упаковки | 843,000 г |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30 см |
| Ширина 2 упаковки | 40 см |
| Довжина 2 упаковки | 60 см |
| Вага 2 упаковки | 5,708 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 24 |
| Висота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 60,000 см |
| Вага 3 упаковки | 30,832 кг |
| Гарантия | |
| Гарантія | 18 months |
