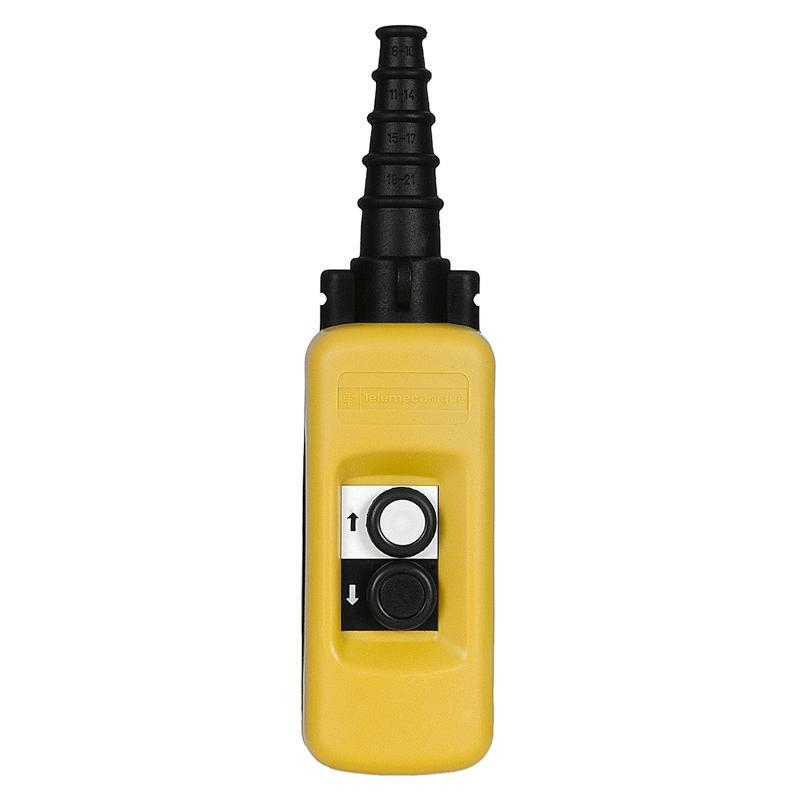

Підвісний ПОСТ керування, 2 КН.
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony XAC |
| Тип виробу або компоненту | Підвісна станція управління |
| Назва пристрою | XACA |
| Додаткова інформація | |
| Тип станції керування | З подвійною ізоляцією |
| Матеріал корпусу | Поліпропілен |
| Тип електричної схеми | Ланцюг управління |
| Тип шафи | Повністю готовий до використання |
| Область застосування станції керування | Керування одношвидкісним двигуном талі |
| Склад станції керування | 2 кнопки |
| Тип кнопки керування | Перша кнопка 1 нормально закритий + 1 нормально відкритий підняти, повільно Друга кнопка 1 нормально закритий + 1 нормально відкритий нижче, повільно |
| Сумісність продуктів | ZB2BE102 + ZB2BE101 для кожного напрямку |
| Механічне взаємоблокування | З механічним блокуванням |
| Колір станції керування | Жовтий |
| Клеми підключення | Гвинтовий затискач, 1 x 0.5...1 x 2.5 мм² без кабельного наконечника Гвинтовий затискач, 1 x 0.5...2 x 1.5 мм² з кабельним наконечником |
| Стандарти | МЕК 60204-32 МЕК 60947-5-1 CSA C22.2 № 14 UL 508 |
| Сертифікація виробу | CCC GOST |
| Захисна обробка | TH |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Вібростійкість | 15 gn (f= 10…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 100 gn відповідно до МЕК 60068-2-27 |
| Категорія перенапруги | Клас II відповідно до МЕК 61140 |
| Ступінь захисту | IP65 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK08 відповідно до МЕК 62262 |
| Механічна зносостійкість | 1000000 циклів |
| Кабельний ввід | Гумова втулка зі ступінчастим входом 8…26 мм |
| Кодове позначення контакту | A600 AC-15, Ue = 240 В, Ie = 3 А відповідно до МЕК 60947-5-1 додаток A A600 AC-15, Ue = 600 В, Ie = 1,2 А відповідно до МЕК 60947-5-1 додаток A Q600 DC-13, Ue = 250 В, Ie = 0,27 А відповідно до МЕК 60947-5-1 додаток A Q600 DC-13, Ue = 600 В, Ie = 0,1 А відповідно до МЕК 60947-5-1 додаток A |
| [Ithe] умовний тепловий струм в оболонці | 10 А |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 |
| Робота контакту | Повільне розмикання |
| Максимальний опір на клемах | 25 МОм |
| Зусилля спрацювання | 13 Н кнопка |
| Захист від короткого замикання | 10 А запобіжник внаслідок патрон запобіжник тип gG |
| Номінальна робоча потужність [Вт] | 40 В DC-13 для 1000000 циклів, продуктивність <60 цикл/хв на 120 В, коефіцієнт навантаження = 0,5 (індуктивне навантаження) відповідно до МЕК 60947-5-1 додаток C 48 В DC-13 для 1000000 циклів, продуктивність <60 цикл/хв на 48 В, коефіцієнт навантаження = 0,5 (індуктивне навантаження) відповідно до МЕК 60947-5-1 додаток C 65 В DC-13 для 1000000 циклів, продуктивність <60 цикл/хв на 24 В, коефіцієнт навантаження = 0,5 (індуктивне навантаження) відповідно до МЕК 60947-5-1 додаток C |
| Опис клем ISO n°1 | (13-14)NO (11-12)NC |
| Ідентифікатор клеми | (11-12)NC (13-14)NO |
| Маса нетто | 0,5 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,500 см |
| Ширина 1 упаковки | 34,500 см |
| Довжина 1 упаковки | 9,000 см |
| Вага 1 упаковки | 530,000 г |
| Тип 2 упаковки | P06 |
| Кількість одиниць у 2 упаковці | 60 |
| Висота 2 упаковки | 75,000 см |
| Ширина 2 упаковки | 60,000 см |
| Довжина 2 упаковки | 80,000 см |
| Вага 2 упаковки | 45,400 кг |
| Гарантия | |
| Гарантія | 18 months |
