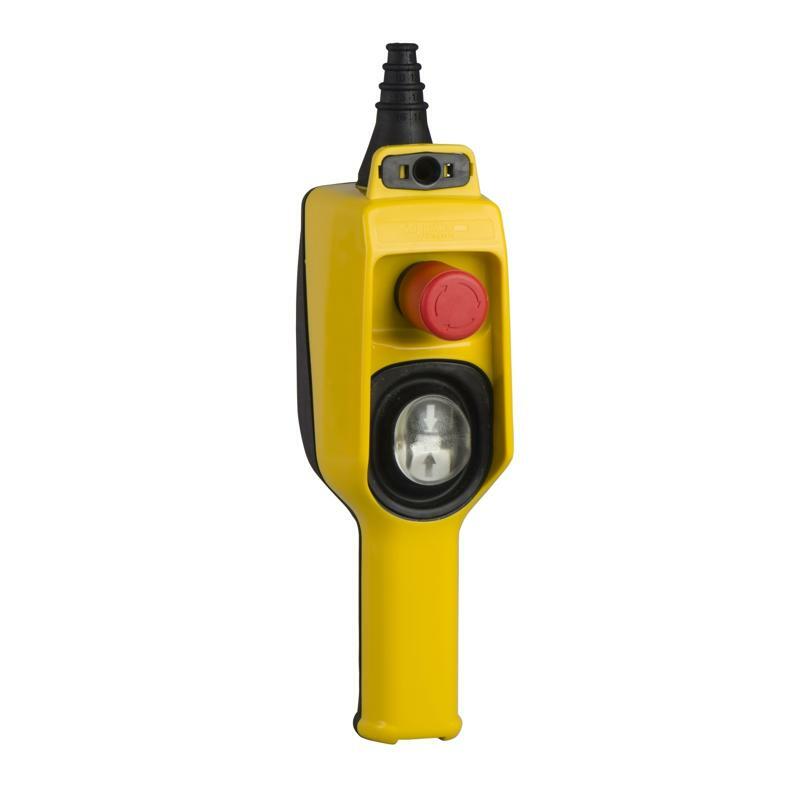

Підвісний ПОСТ керування Xacd24P3111
| Головна | |
|---|---|
| Серія продукту | Harmony XAC |
| Тип виробу або компоненту | Підвісна станція управління |
| Назва пристрою | XACD |
| Додаткова інформація | |
| Тип станції керування | З подвійною ізоляцією |
| Матеріал корпусу | Поліпропілен |
| Тип керування | Інтуїтивно зрозумілий |
| Тип електричної схеми | Коло подачі живлення |
| Тип шафи | Повністю готовий до використання |
| Область застосування станції керування | Керування одношвидкісним двигуном талі |
| Тип пускача двигуна | Реверсивний |
| Склад станції керування | 1 2-направлена кнопка + 1 аварійна зупинка |
| Тип кнопки керування | Кнопка аварійної зупинки Ø 30 мм 3 нормально закритих спусковий механізм Перша кнопка напрямку 2-полюсний підняти, повільно Друга кнопка напрямку 2-полюсний нижче, повільно |
| Сумісність продуктів | XEDS3111 для реверсування XENT1991 для аварійної зупинки |
| Механічне взаємоблокування | З механічним блокуванням |
| Колір станції керування | Жовтий |
| Клеми підключення | Гвинтовий затискач, 1 x 2.5 мм² З або без кабельного наконечника Гвинтовий затискач, 2 x 1.5 мм² З або без кабельного наконечника |
| Стандарти | МЕК 60947-5-1 EN/ISO 13850: 2006 EN/EC 60204-32 CSA C22.2 № 14 МЕК 60947-5-5 UL 508 |
| Захисна обробка | TH |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Вібростійкість | 15 gn (f= 10…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 100 gn відповідно до МЕК 60068-2-27 |
| Категорія перенапруги | Клас II відповідно до МЕК 61140 |
| Ступінь захисту | IP65 відповідно до МЕК 60529 |
| Ступінь ударозахисту | IK08 відповідно до EN 50102 |
| Механічна зносостійкість | 3000000 циклів |
| Кабельний ввід | Гумова втулка зі ступінчастим входом 7…18 мм |
| [Ithe] умовний тепловий струм в оболонці | 10 А XENT.... 16 А XEDS.... |
| [Ui] номінальна напруга ізоляції | 500 В (ступінь забруднення 3) відповідно до МЕК 60947-1 Контакт аварійної зупинки: 400 В (ступінь забруднення 3) |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 4 кВ контакт аварійної зупинки |
| Робота контакту | Миттєва дія |
| Зусилля спрацювання | 28 Н |
| Захист від короткого замикання | 6 А запобіжник внаслідок патрон запобіжник тип aM |
| Номінальна робоча потужність [Вт] | 2200 В AC-3 на 400 В відповідно до МЕК 60947-3 додаток A 2200 В AC-4 на 400 В відповідно до МЕК 60947-3 додаток A 3000 В AC-23B на 400 В |
| Електрична зносостійкість | 1000000 циклів AC-3, 2200 В на 400 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A 1000000 циклів AC-4, 2200 В на 400 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A |
| Опис клем ISO n°1 | (5-6)P (1-2)P (3-4)P (7-8)P |
| Опис клем ISO n°2 | (21-22)NC (31-32)NC (11-12)NC |
| Ідентифікатор клеми | (13-14)NO (11-12)NC |
| Маса нетто | 0,41 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 12,200 см |
| Ширина 1 упаковки | 9,000 см |
| Довжина 1 упаковки | 31,500 см |
| Вага 1 упаковки | 566,900 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 3 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 2,036 кг |
| Гарантия | |
| Гарантія | 18 months |
