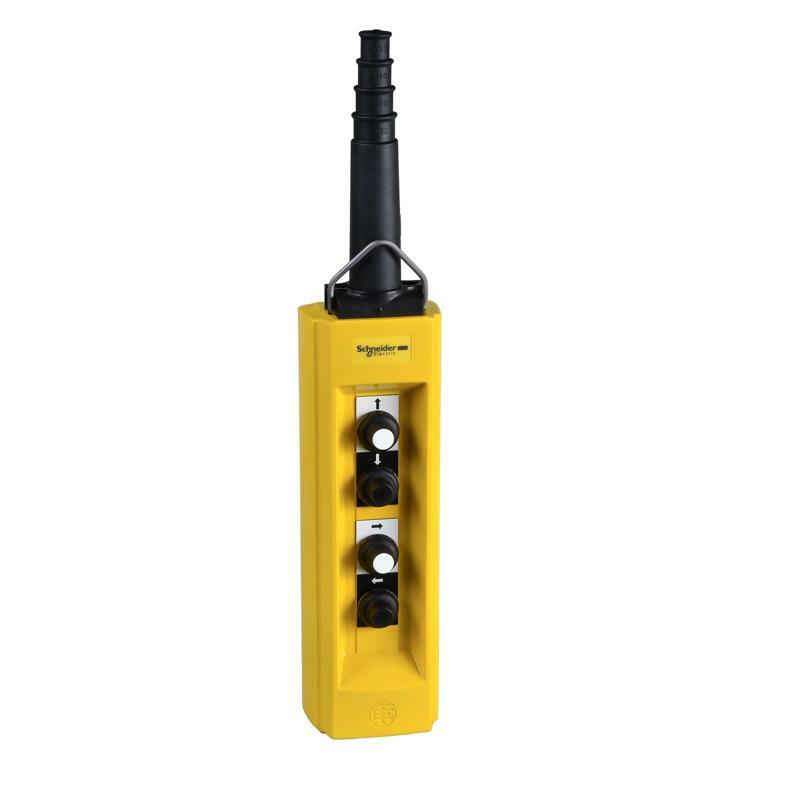

Підв. станція 4 кнопки
| Головна | |
|---|---|
| Серія продукту | Harmony XAC |
| Тип виробу або компоненту | Підвісна станція управління |
| Назва пристрою | XACB |
| Додаткова інформація | |
| Тип станції керування | З подвійною ізоляцією |
| Матеріал корпусу | Армований склом поліестер |
| Тип електричної схеми | Коло подачі живлення |
| Тип шафи | Повністю готовий до використання |
| Область застосування станції керування | Керування одношвидкісним двигуном талі |
| Склад станції керування | 4 кнопки |
| Тип кнопки керування | Перша кнопка 2-полюсний підняти, повільно Друга кнопка 2-полюсний нижче, повільно Четверта кнопка 2-полюсний вліво, повільно Третя кнопка 2-полюсний вправо, повільно |
| Сумісність продуктів | XESD1191 для реверсування |
| Механічне взаємоблокування | З механічним блокуванням між парами |
| Колір станції керування | Жовтий |
| Клеми підключення | Гвинтовий затискач, 1 x 2.5 мм² З або без кабельного наконечника Гвинтовий затискач, 2 x 1.5 мм² З або без кабельного наконечника |
| Стандарти | EN/EC 60204-32 CSA C22.2 № 14 МЕК 60947-5-1 |
| Сертифікація виробу | CSA type 4 |
| Захисна обробка | TH |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Вібростійкість | 15 gn (f= 10…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 100 gn відповідно до МЕК 60068-2-27 |
| Категорія перенапруги | Клас II відповідно до МЕК 61140 |
| Ступінь захисту | IP65 відповідно до МЕК 60529 |
| Механічна зносостійкість | 1000000 циклів |
| Кабельний ввід | Гумова втулка зі ступінчастим входом 10…22 мм |
| [Ithe] умовний тепловий струм в оболонці | 12 А |
| [Ui] номінальна напруга ізоляції | 500 В (ступінь забруднення 3) відповідно до МЕК 60947-1 600 В відповідно до CSA |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 |
| Робота контакту | Миттєва дія |
| Зусилля спрацювання | 17 Н кнопка |
| Захист від короткого замикання | 10 А запобіжник внаслідок патрон запобіжник тип aM |
| Номінальна потужність [к.с.] | 2 к.с на 240 В, CSA сертифікований 3 к.с на 600 В, CSA сертифікований 5 к.с на 400 В, CSA сертифікований |
| Номінальна робоча потужність [Вт] | 2200 В AC-3 на 240 В відповідно до МЕК 60947-3 додаток A 2200 В AC-3 на 400 В відповідно до МЕК 60947-3 додаток A 2200 В AC-4 на 240 В відповідно до МЕК 60947-3 додаток A 2200 В AC-4 на 400 В відповідно до МЕК 60947-3 додаток A |
| Електрична зносостійкість | 300000 циклів AC-3, 2200 В на 240 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A 300000 циклів AC-3, 2200 В на 400 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A 300000 циклів AC-4, 2200 В на 240 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A 300000 циклів AC-4, 2200 В на 400 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A 500000 циклів AC-3, 1500 В на 240 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A 500000 циклів AC-4, 1500 В на 240 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A 800000 циклів AC-3, 1500 В на 400 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A 800000 циклів AC-4, 1500 В на 400 В, продуктивність <10 цикл/хв, коефіцієнт навантаження = 0,4 відповідно до МЕК 60947-3 додаток A |
| Опис клем ISO n°1 | (23-24)NO (13-14)NO (43-44)NO (33-34)NO |
| Ідентифікатор клеми | (11-12)NC (13-14)NO |
| Маса нетто | 1,2 кг |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 9,5 см |
| Ширина 1 упаковки | 10,5 см |
| Довжина 1 упаковки | 52,0 см |
| Вага 1 упаковки | 1,307 кг |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Довжина 2 упаковки | 60,0 см |
| Вага 2 упаковки | 9,094 кг |
| Гарантия | |
| Гарантія | 18 months |
