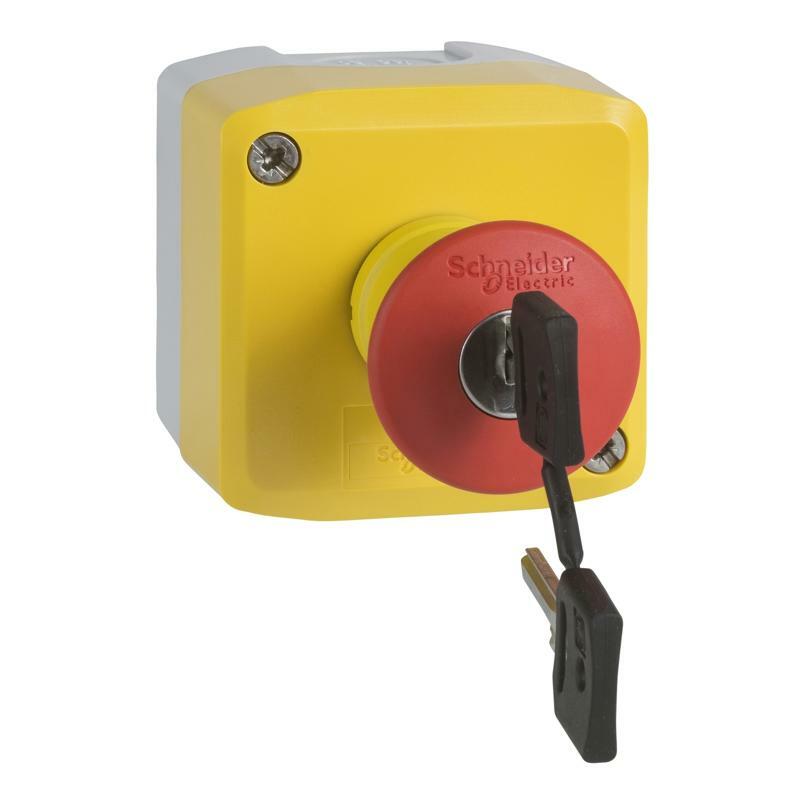

Кнопковий ПОСТ управління, пластик 240В Xalk188F
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony XALK |
| Тип виробу або компоненту | Станція управління в зборі |
| Назва пристрою | XALK |
| Призначення продукту | Для блоків управління та сигналізації XB5 Ø 22 мм |
| Область застосування станції керування | Функція аварійної зупинки Функція аварійного вимкнення |
| Колір основи шафи | Світло-сірий (RAL 7035) |
| Колір кришки | Жовтий (RAL 1021) |
| Матеріал | Полікарбонат |
| Профіль пристрою керування | 1 кнопка з грибовидною головкою |
| Опис виконавчого механізму | Червоний без маркування 2 NC |
| Перезавантаження | Розблокування ключем |
| Склад станції керування | 1 кнопка з грибовидною головкою Ø 40 мм, червоний 1 нормально закритий без маркування позначення |
| Робота контакту | Повільне розмикання |
| Додаткова інформація | |
| Кабельний ввід | 1 викидач для введення кабелю 0…14 мм 2 отвори для кабельного вводу Pg 13 та ISO M20 0…12 мм |
| Маса нетто | 0,188 кг |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 m |
| Номер ключа | 455 |
| Примусове розмикання | З відповідно до МЕК 60947-5-1 додаток K |
| Робочий хід | 1,5 мм (NC зі зміною електричного стану) 4,3 мм (загальний хід) |
| Зусилля спрацювання | 44 Н |
| Механічна зносостійкість | 300000 циклів |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 Гвинтовий затискач,>= 1 x 0.22 мм² без кабельного наконечника відповідно до МЕК 60947-1 |
| Момент затягування | 0,8…1,2 Н.м відповідно до МЕК 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з позиційний № 1 викрутка Щілинний сумісний з плоский Ø 4 мм викрутка Щілинний сумісний з плоский Ø 5.5 мм викрутка |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до МЕК 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до МЕК 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, AC-15, 2 А на 230 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 3 А на 120 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 4 А на 24 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ <10exp(-6) на 5 В, 1 мА відповідно до МЕК 60947-5-4 Λ <10exp(-8) на 17 В, 5 мА відповідно до МЕК 60947-5-4 |
| Навколишнє середовище | |
| Захисна обробка | TH |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -40…70 °C |
| Категорія перенапруги | Клас II відповідно до МЕК 60536 |
| Ступінь захисту | IP66 відповідно до МЕК 60529 IP67 IP69 IP69K |
| Ступінь захисту NEMA | NEMA 13 NEMA 4X |
| Ступінь ударозахисту | IK03 відповідно до МЕК 62262 |
| Стандарти | МЕК 60947-5-5 JIS C 4520 МЕК 60364-5-53 МЕК 60947-1 МЕК 60947-5-4 МЕК 60204-1 UL 508 CSA C22.2 № 14 ISO 13850 МЕК 60947-5-1 |
| Вібростійкість | 5 gn (f= 12…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,0 см |
| Ширина 1 упаковки | 7,0 см |
| Довжина 1 упаковки | 10,0 см |
| Вага 1 упаковки | 196,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 40 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 8,314 кг |
| Гарантия | |
| Гарантія | 18 months |
