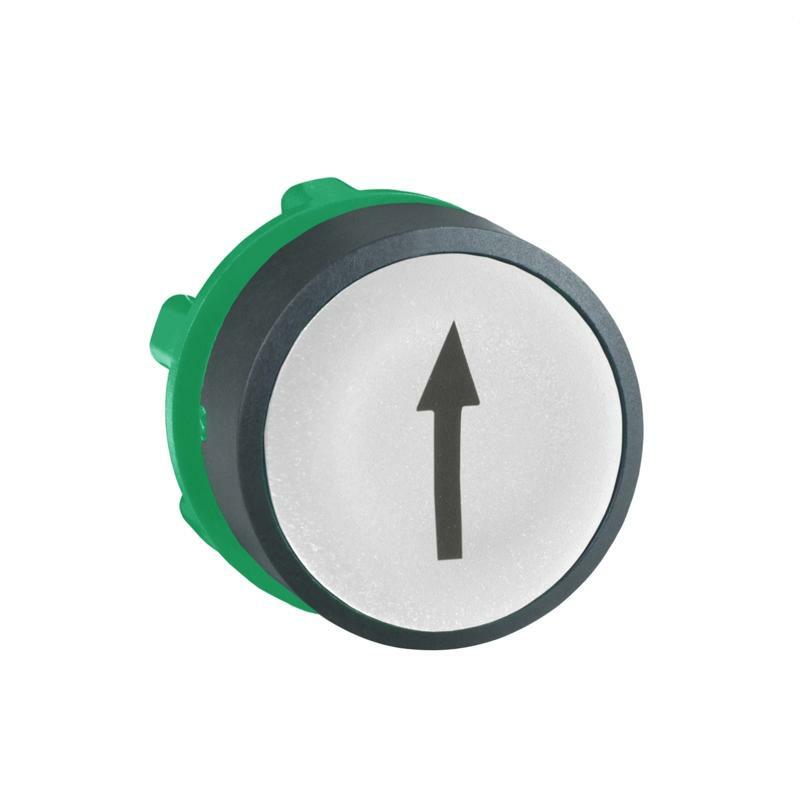

Головка для кнопки Zb5Aa334
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony XB5 Harmony XALF |
| Тип виробу або компоненту | Головка для кнопки без підсвічування |
| Назва пристрою | ZB5 |
| Матеріал обрамлення | Темно-сірий пластик |
| Монтажний діаметр | 22 мм |
| Тип головки | Стандартний |
| Продаж неподільною кількістю | 1 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | повернення пружини |
| Профіль пристрою керування | Білий змивний, стрілка вгору (чорний) |
| Додаткова інформація | |
| Габаритна ширина CAD | 29 мм |
| Габаритна висота CAD | 29 мм |
| Габаритна глибина CAD | 28 мм |
| Маса нетто | 0,018 кг |
| Механічна зносостійкість | 10000000 циклів |
| Назва станції | XALD 1...5 вирізів XALK 2...5 вирізів |
| Код складу електричної частини | C1 для <9 контакти з використанням одинарний блоки в фронтальне кріплення C2 для <9 контакти з використанням одинарна і подвійна блоки в фронтальне кріплення C11 для <3 контакти з використанням одинарний блоки в фронтальне кріплення C15 для <1 контакти з використанням одинарний блоки в фронтальне кріплення SF1 для <3 контакти з використанням одинарний блоки в фронтальне кріплення SR1 для <3 контакти з використанням одинарний блоки в заднє кріплення |
| Опис виробу | Основний елемент |
| Навколишнє середовище | |
| Захисна обробка | TH |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -40…70 °C |
| Категорія перенапруги | Клас II відповідно до МЕК 60536 |
| Ступінь захисту | IP66 відповідно до МЕК 60529 IP67 IP69 IP69K |
| Ступінь захисту NEMA | NEMA 13 NEMA 4X |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 m |
| Ступінь ударозахисту | IK03 відповідно до МЕК 50102 |
| Стандарти | JIS C8201-5-1 МЕК 60947-5-4 CSA C22.2 № 14 МЕК 60947-5-1 МЕК 60947-1 UL 508 JIS C8201-1 |
| Сертифікація виробу | BV LROS (Lloyds реєстр судноплавства) CSA DNV GL Внесено до реєстру UL |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Вібростійкість | 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,500 см |
| Ширина 1 упаковки | 3,400 см |
| Довжина 1 упаковки | 5,400 см |
| Вага 1 упаковки | 16,800 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 5 |
| Висота 2 упаковки | 4,500 см |
| Ширина 2 упаковки | 3,400 см |
| Довжина 2 упаковки | 26,500 см |
| Вага 2 упаковки | 84,000 г |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 300 |
| Висота 3 упаковки | 30,000 см |
| Ширина 3 упаковки | 30,000 см |
| Довжина 3 упаковки | 40,000 см |
| Вага 3 упаковки | 5,613 кг |
| Гарантия | |
| Гарантія | 18 months |
