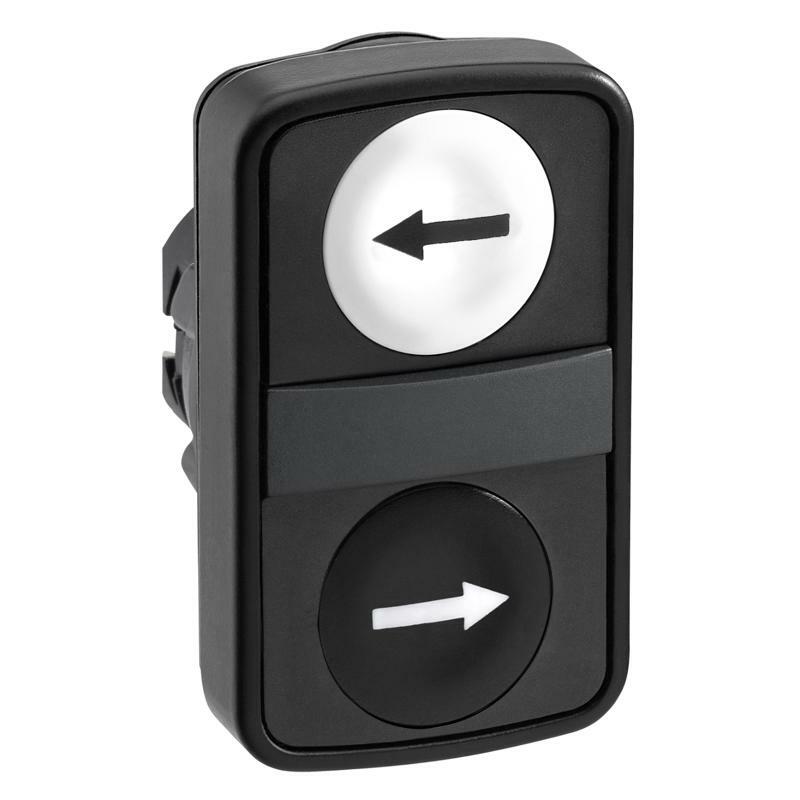

Головка пласт.подв.
| Головна | |
|---|---|
| Серія продукту | Harmony XB5 |
| Тип виробу або компоненту | Головка для двоголової кнопки |
| Назва пристрою | ZB5 |
| Матеріал обрамлення | Пластик |
| Монтажний діаметр | 22 мм |
| Продаж неподільною кількістю | 1 |
| Форма головки сигнального блоку | Прямокутний |
| Тип виконавчого механізму | повернення пружини |
| Профіль пристрою керування | 2 кнопки прихованого монтажу |
| Опис виконавчого механізму | Біла ''стрілка вправо'' - чорна ''стрілка вліво'' |
| Додаткова інформація | |
| Габаритна ширина CAD | 30 мм |
| Габаритна висота CAD | 50 мм |
| Габаритна глибина CAD | 30 мм |
| Маса нетто | 0,019 кг |
| Колір маркування | Чорне маркування при білих ковпачках Біле маркування на зел., черв., чорн. ковпачку |
| Профіль пристрою керування | Білий змивний, стрілка вправо (чорний) Чорний змивний, стрілка вліво (білий) |
| Механічна зносостійкість | 1000000 циклів |
| Назва станції | XALD 1...3 вирізи XALF 1...7 вирізів XALG 1...5 вирізів |
| Код складу електричної частини | C3 для <6 контакти з використанням одинарний блоки в фронтальне кріплення C4 для <6 контакти з використанням одинарна і подвійна блоки в фронтальне кріплення C14 для <2 контакти з використанням одинарний блоки в фронтальне кріплення SF2 для <2 контакти з використанням одинарний блоки в фронтальне кріплення SR2 для <2 контакти з використанням одинарний блоки в заднє кріплення |
| Опис виробу | Основний елемент |
| Навколишнє середовище | |
| Захисна обробка | TH |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -25…70 °C |
| Клас захисту від ураження електричним стру | Клас II відповідно до МЕК 61140 |
| Ступінь захисту | IP66 відповідно до МЕК 60529 IP69K відповідно до МЕК 60529 |
| Ступінь захисту NEMA | NEMA 13 NEMA 4X |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 m |
| Ступінь ударозахисту | IK03 відповідно до МЕК 50102 |
| Стандарти | МЕК 60947-5-1 МЕК 60947-5-4 JIS C8201-5-1 UL 508 МЕК 60947-1 CSA C22.2 № 14 JIS C8201-1 |
| Сертифікація виробу | CSA GL Внесено до реєстру UL LROS (Lloyds реєстр судноплавства) DNV BV |
| Вібростійкість | 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,500 см |
| Ширина 1 упаковки | 4,500 см |
| Довжина 1 упаковки | 5,500 см |
| Вага 1 упаковки | 26,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 55 |
| Висота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 1,661 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 880 |
| Висота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 60,000 см |
| Вага 3 упаковки | 34,576 кг |
