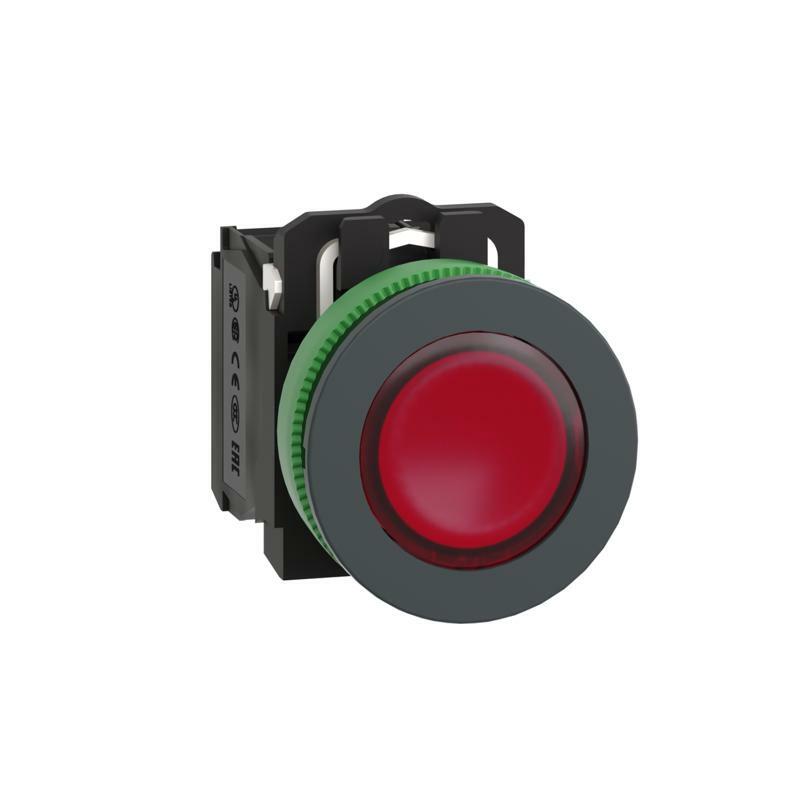

Кнопка з підсвіткою урівень пластик 120 1НВ 1 НЗ Xb5Fw34G5
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony XB5 |
| Тип виробу або компоненту | Кнопка з підсвічуванням |
| Назва пристрою | XB5F |
| Матеріал обрамлення | Темно-сірий пластик |
| Матеріал фіксуючого кільця | Пластик |
| Тип головки | Вбудована врівень з поверхнею |
| Монтажний діаметр | 30,5 мм |
| Продаж неподільною кількістю | 1 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | повернення пружини |
| Профіль пристрою керування | Червоний змивний, без маркування |
| Додаткова інформація про виконавчий механі | З гладкою лінзою |
| Тип контакту та з'єднання | 1 нормально відкритий + 1 нормально закритий |
| Робота контакту | Повільне розмикання |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до МЕК 60947-1 |
| Джерело світла | Універсальний світлодіод |
| Цоколь лампи | Вбудований світлодіод |
| [Us] номінальна напруга живлення | 110...120 В змінний струм 50/60 Гц |
| Колір ковпачка/кнопки або лізни | Червоний |
| Додаткова інформація | |
| Висота | 42 мм |
| Ширина | 36,6 мм |
| Глибина | 55 мм |
| Опис клем ISO n°1 | (21-22)NC (13-14)NO |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 m |
| Використання контатів | Стандартні контакти |
| Примусове розмикання | З відповідно до МЕК 60947-5-1 додаток K |
| Робочий хід | 1,5 мм (NC зі зміною електричного стану) 2,6 мм (НЕ змінює електричний стан) 4,3 мм (загальний хід) |
| Зусилля спрацювання | 3,5 Н NC зі зміною електричного стану 3,8 Н |
| Механічна зносостійкість | 10000000 циклів |
| Момент затягування | 0,8…1,2 Н.м відповідно до МЕК 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з позиційний № 1 викрутка Щілинний сумісний з плоский Ø 4 мм викрутка Щілинний сумісний з плоский Ø 5.5 мм викрутка |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до МЕК 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до МЕК 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, AC-15, 2 А на 230 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 3 А на 120 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 4 А на 24 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність <3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ <10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до МЕК 60947-5-4 Λ <10exp(-8) на 17 В, 5 мА в чистому середовищі відповідно до МЕК 60947-5-4 |
| Тип сигналізації | Постійний |
| Межі напруги живлення | 100…132 В змінний струм |
| Споживання струму | 14 мА |
| Термін служби | 100000 год при номінальній напрузі та 25 °C |
| Стійкість до імпульсних перенапруг | 1 кВ відповідно до МЕК 61000-4-5 |
| Опис виробу | Повний комплект |
| Навколишнє середовище | |
| Захисна обробка | TH |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -40…70 °C |
| Категорія перенапруги | Клас II відповідно до МЕК 60536 |
| Ступінь захисту | IP66 відповідно до МЕК 60529 IP67 IP69 IP69K |
| Ступінь захисту NEMA | NEMA 13 NEMA 4X |
| Ступінь ударозахисту | IK03 відповідно до МЕК 50102 |
| Стандарти | МЕК 60947-1 UL 508 JIS C8201-5-1 МЕК 60947-5-4 МЕК 60947-5-1 CSA C22.2 № 14 JIS C8201-1 ISO 22196:2011 ISO 21702 |
| Сертифікація виробу | Внесено до реєстру UL CSA |
| Вібростійкість | 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 |
| Стійкість до електромагнітного поля | 10 В/м відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 6 кВ При контакті, на металевих частинах відповідно до МЕК 61000-4-2 8 кВ Через повітря, (на ізольованих частинах) відповідно до МЕК 61000-4-2 |
| Електромагнітна емісія | Клас B відповідно до МЕК 55011 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,3 см |
| Ширина 1 упаковки | 5,3 см |
| Довжина 1 упаковки | 8,6 см |
| Вага 1 упаковки | 52,0 г |
