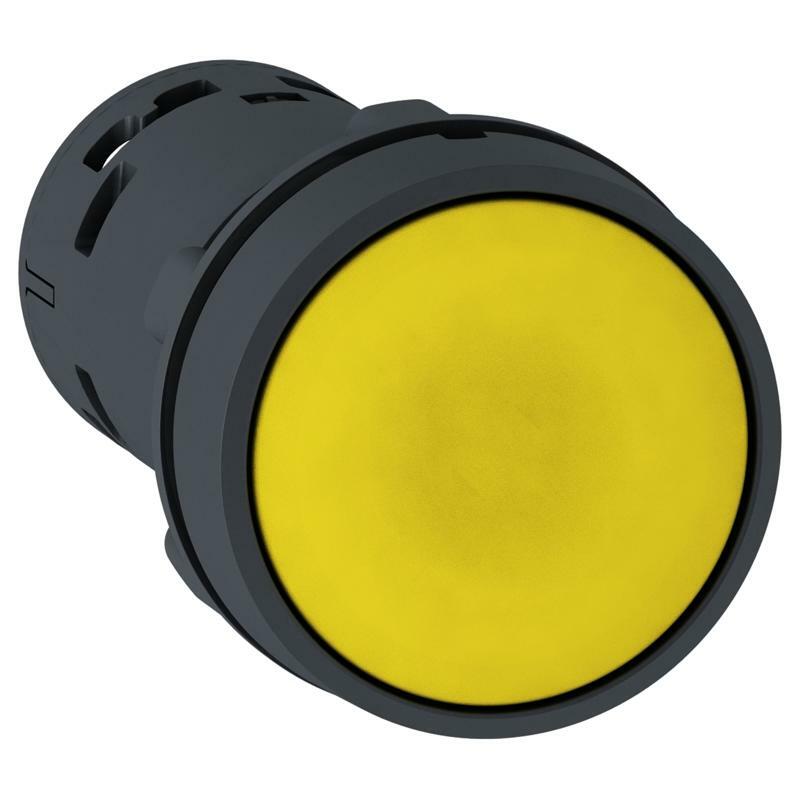

Кнопка-пруж. поверн.,жовта-н/о
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony XB7 |
| Тип виробу або компоненту | Кнопка |
| Назва пристрою | XB7 |
| Монтажний діаметр | 22 мм |
| Продаж неподільною кількістю | 10 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (задня панель) IP65 відповідно до МЕК 60529 (передня панель) |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | повернення пружини |
| Профіль пристрою керування | Жовтий змивний, без маркування |
| Тип контакту та з'єднання | 1 нормально відкритий |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 Гвинтовий затискач, 1 x 0.34...2 x 2.5 мм² без кабельного наконечника відповідно до МЕК 60947-1 |
| Опис виробу | Монолітний виріб |
| Додаткова інформація | |
| Габаритна ширина CAD | 29 мм |
| Габаритна висота CAD | 29 мм |
| Габаритна глибина CAD | 51,5 мм |
| Опис клем ISO n°1 | (13-14)NO |
| Маса нетто | 0,021 кг |
| Монтаж пристрою | Кріпильний отвір - діаметр: 22,5 мм 22.3 +0.4/0 відповідно до МЕК 60947-1 |
| Центр фіксації | >= 30 x 40 мм (опорна панель) Метал - товщина: 1…6 мм >= 30 x 40 мм (опорна панель) пластик - товщина: 2…6 мм |
| Спосіб кріплення | Кріпильна гайка під головкою: 2…2,4 Н.м |
| Робота контакту | Повільне розмикання |
| Примусове розмикання | З (тільки НІ) |
| Механічна зносостійкість | 1000000 циклів |
| Момент затягування | 0,8…1,2 Н.м відповідно до МЕК 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з JIS № 1 викрутка Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з позиційний № 1 викрутка Щілинний сумісний з плоский Ø 4 мм викрутка Щілинний сумісний з плоский Ø 5.5 мм викрутка |
| Захист від короткого замикання | 4 А плавка вставка тип gG відповідно до МЕК 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 250 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 60947-1 |
| [Ie] номінальний робочий струм | 0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1 0,3 А в 240 В, AC-14, D300 відповідно до МЕК 60947-5-1 0,6 А в 120 В, AC-14, D300 відповідно до МЕК 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, DC-13, 0,3 А на 24 В, продуктивність <216000 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 0,03 А на 230 В, продуктивність <216000 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 0,09 А на 240 В, продуктивність <108000 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ <= 10exp(-6) на 17 В, 5 мА відповідно до МЕК 60947-5-4 |
| Навколишнє середовище | |
| Захисна обробка | TH |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -25…70 °C |
| Категорія перенапруги | Клас II відповідно до МЕК 61140 |
| Ступінь захисту NEMA | NEMA 12 відповідно до UL 50 E NEMA 3 відповідно до UL 50 E |
| Стандарти | CSA C22.2 № 14 JIS C8201-5-1 UL 508 МЕК 60947-1 МЕК 60947-5-1 JIS C8201-1 |
| Сертифікація виробу | CCC GOST |
| Вібростійкість | 5 gn (f= 2…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,0 см |
| Ширина 1 упаковки | 12,0 см |
| Довжина 1 упаковки | 12,0 см |
| Вага 1 упаковки | 20,0 г |
| Гарантия | |
| Гарантія | 18 months |
