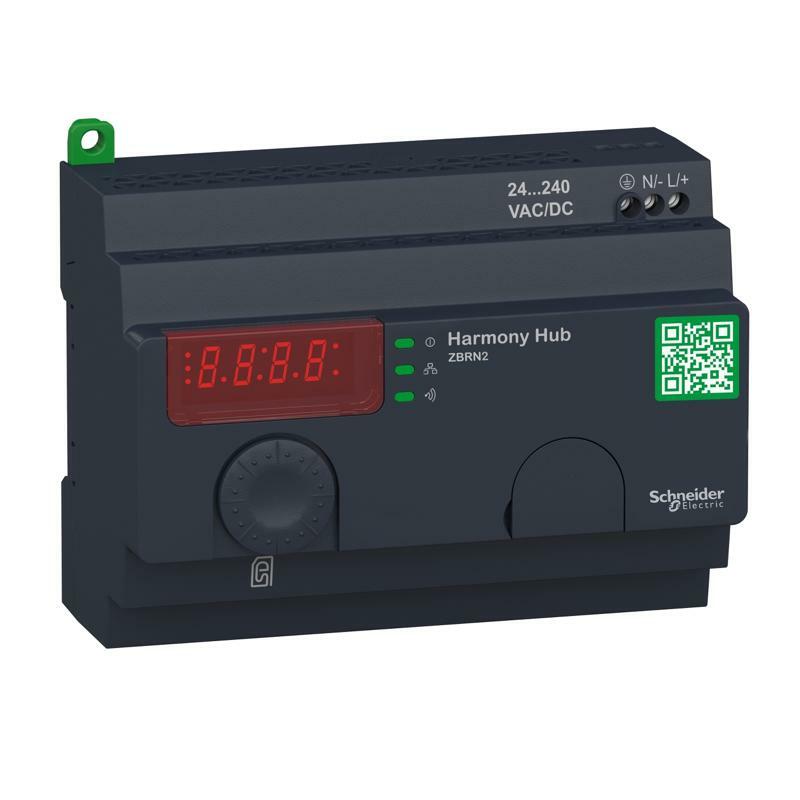

Модуль відкр.прот. Harmony Hub Rs485
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony |
| Тип виробу або компоненту | Бездротовий/послідовний шлюз Harmony Hub |
| Назва пристрою | ZBRN2 |
| Конкретне застосування виробу | Екосистема бездротових пристроїв Schneider Electric |
| Функція модуля | Зелений концентратор живлення Zigbee |
| Протокол порту обміну даними | Клієнтський додаток Modbus |
| Тип антени | Вбудований |
| Частота передачі | 2405…2480 МГц |
| Додаткова інформація | |
| Максимальна дальність радіозв'язку | 100 м у вільному полі 250 м якщо між передавачем і Harmony Hub є релейна антена 60 м якщо до Harmony Hub підключено зовнішню антену 25 м with Harmony Hub installed in a metal housing or in a closed metal enclosure |
| Час відгуку на радіосигнал | <30 мс |
| Використання радіоканалів | <= 60 пристрої |
| [Us] номінальна напруга живлення | 24...240 В змінний/постійний струм 50/60 Гц - 10...10 % |
| Стійкість до коротких переривів споживання | 10 мс |
| Максимальна споживана потужність [Вт] | 4 В Змінний/постійний струм |
| Відключаюча здатність | 15 В |
| Відключаюча здатність | 750 В·А |
| Частота схеми керування | 50...60 Гц +/- 10 % частота |
| Захист від короткого замикання | 16 А Автоматичний вимикач GB2 |
| Робоче положення | Будь-яка позиція |
| Монтажна опора | Симетрична din-рейка 35 мм відповідно до МЕК 60715 Монтажна плата |
| Електричне з'єднання | 1-жильний кабель 0,2…4 мм² - AWG 24...AWG 12 - Твердий - без кабельного наконечника відповідно доМЕК 60947-1 2-жильний кабель 0,2…1,5 мм² - AWG 24...AWG 16 - Твердий - без кабельного наконечника відповідно доМЕК 60947-1 1-жильний кабель 0,2…0,75 мм² - AWG 24...AWG 14 - гнучкий - з кабельним наконечником відповідно доМЕК 60947-1 2-жильний кабель 0,2…2,5 мм² - AWG 24...AWG 18 - гнучкий - з кабельним наконечником відповідно доМЕК 60947-1 |
| Момент затягування | 0,35…0,4 Н.м відповідно до МЕК 60947-1 0,35…0,40 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| Світлодіодний індикатор стану | 1 світлодіод Зелений для живлення увімкнено 1 світлодіод Жовтий для мережа зв'язку 5 світлодіодів Червоний для режим роботи 1 світлодіод Зелений та жовтий для Сигнал прийому |
| Номінальна короткочасна витримувана напру | 1,5 кВ 50 Гц відповідно до МЕК 60947-5-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Стійкість до імпульсних перенапруг | 1 кВ диференціальний режим відповідно до МЕК 61000-4-5 2 кВ Загальний режим відповідно до МЕК 61000-4-5 |
| Ширина | 122 мм |
| Висота | 90 мм |
| Глибина | 60 мм |
| Маса нетто | 0,27 кг |
| Коефіцієнт посилення антени | 0 дБі |
| Тип вбудованого інтерфейсу | 1 ізольований послідовний канал 2 x RJ45 паралельно Modbus Serial підрядна лінія Modbus ведений RTU асинхронний в базовій смузі RS485, напівдуплексний, 1.2...115.2 кбод, 2 виті екрановані пари |
| Обладнання для зберігання даних | SD-карта |
| Топологія | Пристрої, з'єднані послідов. підкл./відгалужувач. |
| Формат даних | 7 або 8 біт, 1 або 2 стоп-біт |
| Парність | Ні Парний Непарний |
| Навколишнє середовище | |
| Угода про радіомовлення | ANATEL, тип III відповідно до ETSI EN 301 489-3 FCC, категорія 2 відповідно до ETSI EN 300 440-1 ICASA RSS, категорія 1 відповідно до ETSI EN 300 440-1 SRRC |
| Сертифікація виробу | GOST CE UL C-Tick CSA CCC |
| Директиви | 2006/95/EC - директива низької напруги 2004/108/EC - електромагнітна сумісність 1999/5/EC - Директива R&TTE |
| Стандарти | CSA C22.2 № 14 EN 62311 МЕК 61131-2 ETSI EN 300 440-2 ETSI EN 300 328 МЕК 60950-1 UL 508 |
| Температура навколишнього повітря для збер | -40…70 °C |
| Відносна вологість | 90 % в -25…55 °C, без конденсату відповідно до ETSI EN 300 440-1 |
| Висота над рівнем моря | 0...2000 m |
| Висота зберігання | 0…3000 м |
| Вібростійкість | +/- 3,5 мм (f = 5…14 Гц) відповідно до МЕК 60068-2-6 1 gn (f = 5…150 Гц) на панелі відповідно до МЕК 60068-2-6 2 gn (f = 8…150 Гц) на DIN-рейку відповідно до МЕК 60068-2-6 |
| Ударостійкість | 10 gn (тривалість = 16 мс) для 6000 ударів відповідно до МЕК 60068-2-27 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (корпус) IP20 (Затискачі) |
| Ступінь забруднення | 2 відповідно до МЕК 60664-1 |
| Електромагнітна сумісність | 1.2/50 µs тест на стійкість до імпульсної перенапруги - випробувальний рівень: 1 кВ (диференціальний режим) відповідно до МЕК 61000-4-5 1.2/50 µs тест на стійкість до імпульсної перенапруги - випробувальний рівень: 2 кВ (Загальний режим) відповідно до МЕК 61000-4-5 Стійкість до короткочасних зникнень та провалів - випробувальний рівень: 10 мс протягом 10 мс відповідно до МЕК 61000-4-11 |
| Електрична міцність ізоляції | 3000 В між входом і виходом ЗМІННИЙ СТРУМ 4250 В між входом і виходом DC 1500 В між входом і заземленням ЗМІННИЙ СТРУМ 2150 В між входом і заземленням DC |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,3 см |
| Ширина 1 упаковки | 9,6 см |
| Довжина 1 упаковки | 13 см |
| Вага 1 упаковки | 308 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 3,519 кг |
