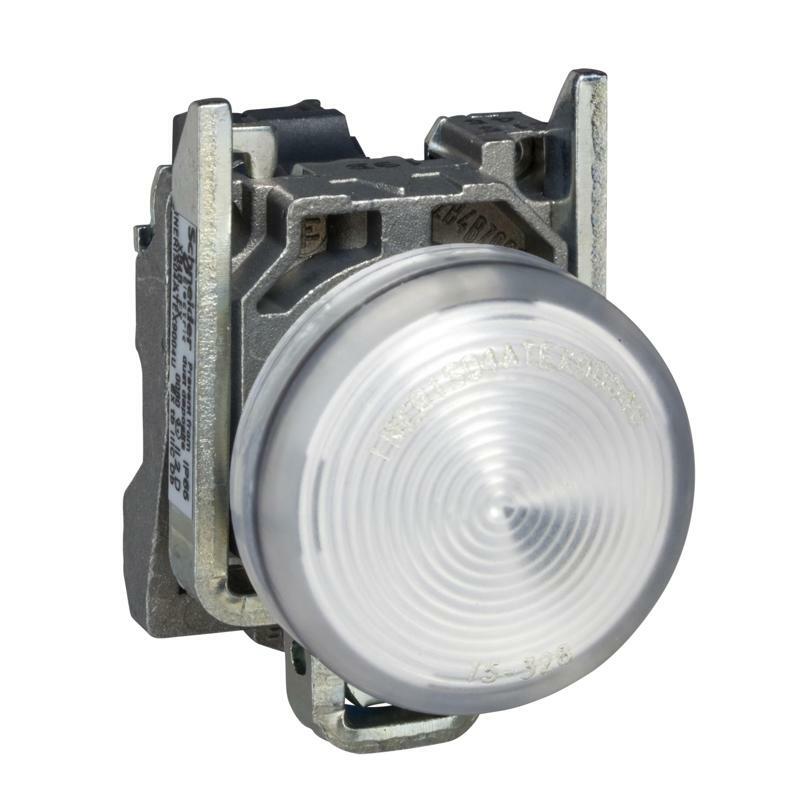

Сигнальна лампа 24В, АТЕХ Xb4Bvb1Ex
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony XB4 |
| Тип виробу або компоненту | В комплекті сигнальна лампа |
| Назва пристрою | XB4 |
| Матеріал обрамлення | Хромований метал |
| Матеріал фіксуючого кільця | Zamak |
| Тип головки | Стандартний |
| Монтажний діаметр | 22 мм |
| Продаж неподільною кількістю | 1 |
| Зона запилення | Зона 21 - 22 |
| Додаткова інформація про виконавчий механі | З гладкою лінзою |
| Додаткова інформація | |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 m |
| Монтаж пристрою | Кріпильний отвір - діаметр: 22,5 мм 22.3 +0.4/0 |
| Центр фіксації | >= 30 x 40 мм (опорна панель) |
| Глибина встановлення | 43 мм |
| Маркування | Ex tb IIIC |
| Форма головки сигнального блоку | Круглий |
| Колір ковпачка/кнопки або лізни | Білий |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до МЕК 60947-1 Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до МЕК 60947-1 |
| [Ui] номінальна напруга ізоляції | 250 В (ступінь забруднення 3) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ відповідно до МЕК 60947-1 |
| Тип сигналізації | Постійний |
| Джерело світла | Вбудований світлодіод |
| Колір джерела світла | Білий |
| [Us] номінальна напруга живлення | 24 В змінний/постійний струм 50/60 Гц |
| Межі напруги живлення | 19,2…30 В постійний струм 21,6…26,4 В змінний струм |
| Споживання струму | 18 мА |
| Термін служби | 100000 год при номінальній напрузі та 25 °C |
| Стійкість до імпульсних перенапруг | 1 кВ відповідно до МЕК 61000-4-5 |
| Навколишнє середовище | |
| Захисна обробка | TH |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…60 °C |
| Категорія перенапруги | I відповідно до МЕК 60536 |
| Ступінь захисту | IP65 відповідно до МЕК 60529 |
| Ступінь захисту NEMA | NEMA 13 NEMA 4X |
| Ступінь ударозахисту | IK05 відповідно до МЕК 50102 |
| Стандарти | МЕК 60079-0:2009 EN 60079-31:2009 МЕК 61000-6-2 МЕК 60079-0:2007 МЕК 60079-31:2008 |
| Директиви | 94/9/EC - Директива ATEX |
| Сертифікація виробу | INERIS 04ATEX9004U |
| Вібростійкість | 5 gn (f= 12…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення відповідно до МЕК 60068-2-27 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до МЕК 61000-4-4 |
| Стійкість до електромагнітного поля | 10 В/м відповідно до МЕК 61000-4-3 |
| Стійкість до електростатичного розряду | 6 кВ При контакті, на металевих частинах відповідно до МЕК 61000-4-2 8 кВ Через повітря, (на ізольованих частинах) відповідно до МЕК 61000-4-2 |
| Електромагнітна емісія | Клас B відповідно до МЕК 55011 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 3,000 см |
| Ширина 1 упаковки | 15,500 см |
| Довжина 1 упаковки | 24,000 см |
| Вага 1 упаковки | 92,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 20 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 2,129 кг |
| Гарантия | |
| Гарантія | 18 months |
