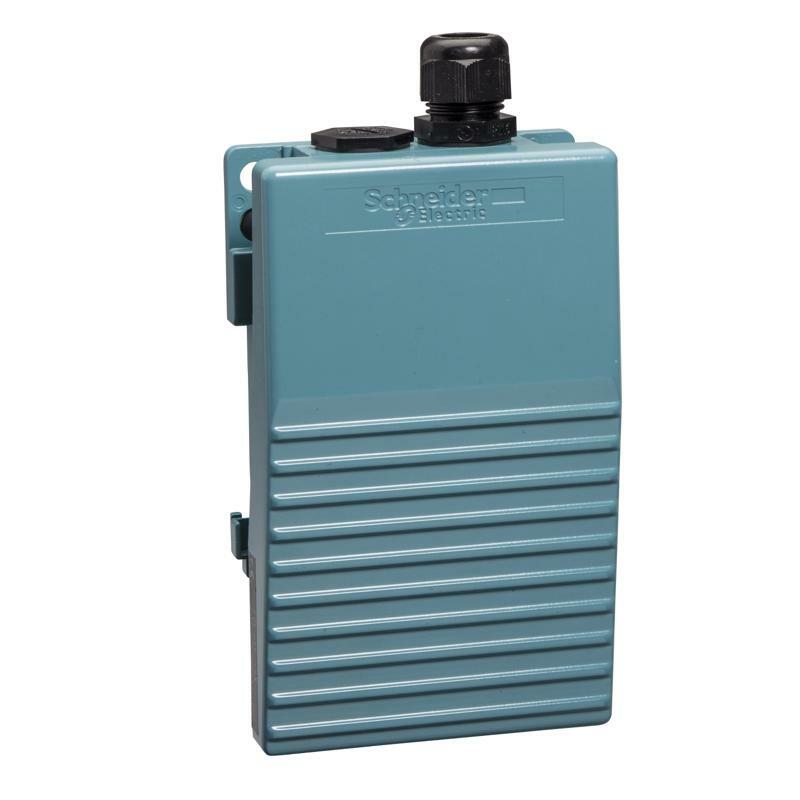

Педальний перемикач метал 2нз+1нв
| Головна | |
|---|---|
| Серія продукту | Harmony XPE |
| Тип виробу або компоненту | Ножний вимикач |
| Матеріал | Метал |
| Тип педалі керування | Одинарний ножний вимикач |
| Назва пристрою | XPEM |
| Захисна кришка | Відсутній |
| Пусковий механізм | Без спускового механізму |
| Робота контакту | 1 крок |
| Тип контакту та з'єднання | 2 нормально закритих + 1 нормально відкритий |
| Колір | Блакитний |
| Додаткова інформація | |
| Примусове розмикання | З відповідно до МЕК 60947-5-1 додаток K |
| Клеми підключення | Гвинтовий затискач, <= 1 x 2.5 мм² З або без кабельного наконечника Гвинтовий затискач, <= 2 x 1.5 мм² З або без кабельного наконечника |
| Кабельний ввід | 2 різьбових входи для Стор. 16 |
| Маркування | II2 D-Ex tD A21 IP65 T85°C |
| Механічна зносостійкість | 5000000 циклів |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A300 0,27 А в 250 В, DC-13, Q300 відповідно до МЕК 60947-5-1 додаток A |
| [Ui] номінальна напруга ізоляції | 300 В відповідно до UL 508 500 В (ступінь забруднення 3) відповідно до МЕК 60947-1 500 В (ступінь забруднення 3) відповідно до NF C 20-040 група C 500 В (ступінь забруднення 3) відповідно до VDE 0110 група C 300 В відповідно до CSA C22.2 № 14 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 6 кВ відповідно до МЕК 60664 |
| Максимальний опір між клемами | 0,025 мОм відповідно до МЕК 60255-7 категорія 3 0,025 мОм відповідно до NF C 93-050 метод A |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до МЕК 60947-5-1 10 А плавка вставка тип gG відповідно до VDE 0660-200 |
| Ширина | 104 мм |
| Глибина | 172 мм |
| Висота | 59 мм |
| Навколишнє середовище | |
| Стандарти | EN 50281-1-1 ATEX D 94/9/CE EN 50014 МЕК 61241-0 МЕК 61241-1 |
| Зона запилення | Зона 21 - 22 |
| Сертифікація виробу | INERIS 04ATEX0025 |
| Захисна обробка | TC |
| Робоча температура навколишнього середови | -20…60 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Вібростійкість | 15 gn (f= 10…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 150 gn відповідно до NF E 09-031 20 gn відповідно до МЕК 60068-2-27 |
| Клас захисту від ураження електричним стру | Клас I відповідно до МЕК 61140 Клас I відповідно до NF C 20-030 |
| Ступінь захисту | IP66 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 9,5 см |
| Ширина 1 упаковки | 17,5 см |
| Довжина 1 упаковки | 22,0 см |
| Вага 1 упаковки | 1,486 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 9,474 кг |
| Гарантия | |
| Гарантія | 18 months |
