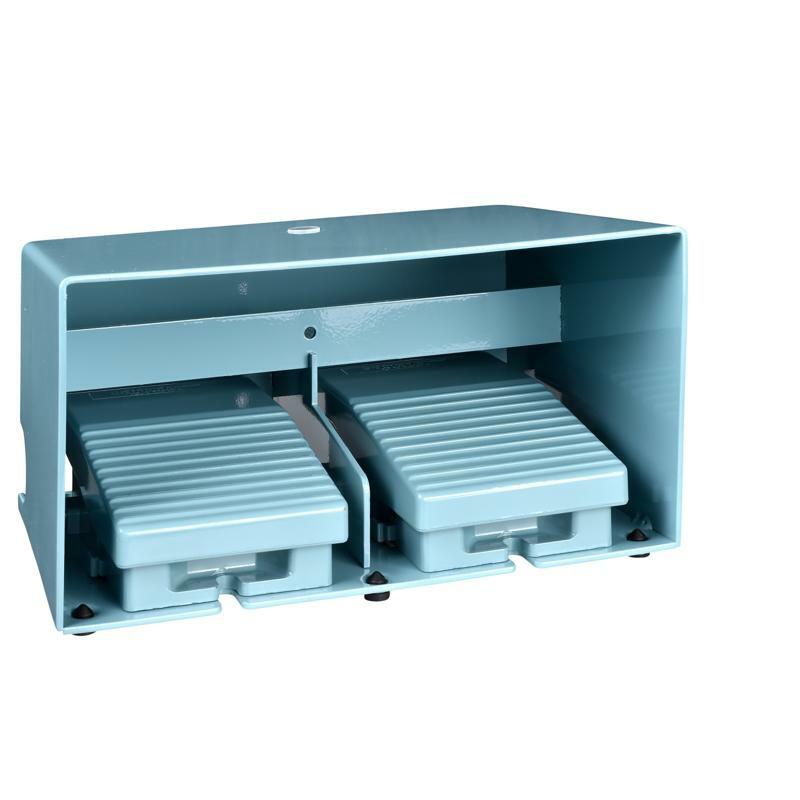

Педальний перемикач, 230В
| Головна | |
|---|---|
| Серія продукту | Harmony XPE |
| Тип виробу або компоненту | Ножний вимикач |
| Матеріал | Метал |
| Тип педалі керування | Подвійний ножний вимикач |
| Назва пристрою | XPEM |
| Додаткове обладнання | Кришка |
| Пусковий механізм | Без спускового механізму |
| Робота контакту | 2 ступені + 1 ступінь |
| Тип контакту та з'єднання | 2 нормально відкритих + 3 нормально закритих |
| Колір | Блакитний |
| Додаткова інформація | |
| Примусове розмикання | З відповідно до МЕК 60947-5-1 додаток К |
| Клеми підключення | Гвинтовий затискач, <= 1 x 2.5 мм² З або без кабельного наконечника Гвинтовий затискач, <= 2 x 1.5 мм² З або без кабельного наконечника |
| Кабельний ввід | 2 вводи з різьбленням для кабельного вводу Pg 16 |
| Механічна зносостійкість | 15000000 циклів |
| [Ie] номінальний робочий струм | 3 А, 240 В, AC-15, A300 0,27 А, 250 В, DC-13, Q300 відповідно до МЕК 60947-5-1 додаток A |
| [Ui] номінальна напруга ізоляції | 500 В (ступінь забруднення 3) відповідно до МЕК 60947-1 500 В (ступінь забруднення 3) відповідно до NF C 20-040 група C 500 В (ступінь забруднення 3) відповідно до VDE 0110 група C 300 В відповідно до UL 508 300 В відповідно до CSA C22.2 № 14 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до МЕК 60947-1 |
| Максимальний опір між клемами | 25 МОм відповідно до МЕК 60255-7 категорія 3 25 МОм відповідно до NF C 93-050 метод A |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до МЕК 60947-5-1 10 А плавка вставка тип gG відповідно до VDE 0660-200 |
| Номінальна робоча потужність [Вт] | 10 В DC-13, продуктивність <60 цикл/хв, 5000000 циклів, 24 В, коефіцієнт навантаження = 0,5 відповідно до МЕК 60947-5-1 додаток C 4 В DC-13, продуктивність <60 цикл/хв, 5000000 циклів, 120 В, коефіцієнт навантаження = 0,5 відповідно до МЕК 60947-5-1 додаток C 7 В DC-13, продуктивність <60 цикл/хв, 5000000 циклів, 48 В, коефіцієнт навантаження = 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Маса нетто | 5,9 кг |
| Навколишнє середовище | |
| Стандарти | NF E 09-031 |
| Сертифікація виробу | FIMKO CSA |
| Захисна обробка | TC |
| Робоча температура навколишнього середови | -25…70 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Вібростійкість | 15 gn (f= 10…500 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 150 gn відповідно до NF E 09-031 20 gn відповідно до МЕК 60068-2-27 |
| Категорія перенапруги | Клас I відповідно до МЕК 61140 Клас I відповідно до NF C 20-030 |
| Ступінь захисту | IP66 відповідно до МЕК 60529 IP669 відповідно до NF C 20-010 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 30,0 см |
| Ширина 1 упаковки | 40,0 см |
| Довжина 1 упаковки | 60,0 см |
| Вага 1 упаковки | 7,07 кг |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 1 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Довжина 2 упаковки | 60,0 см |
| Вага 2 упаковки | 8,336 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 4 |
| Висота 3 упаковки | 50,0 см |
| Ширина 3 упаковки | 80,0 см |
| Довжина 3 упаковки | 60,0 см |
| Вага 3 упаковки | 41,928 кг |
| Гарантия | |
| Гарантія | 18 months |
