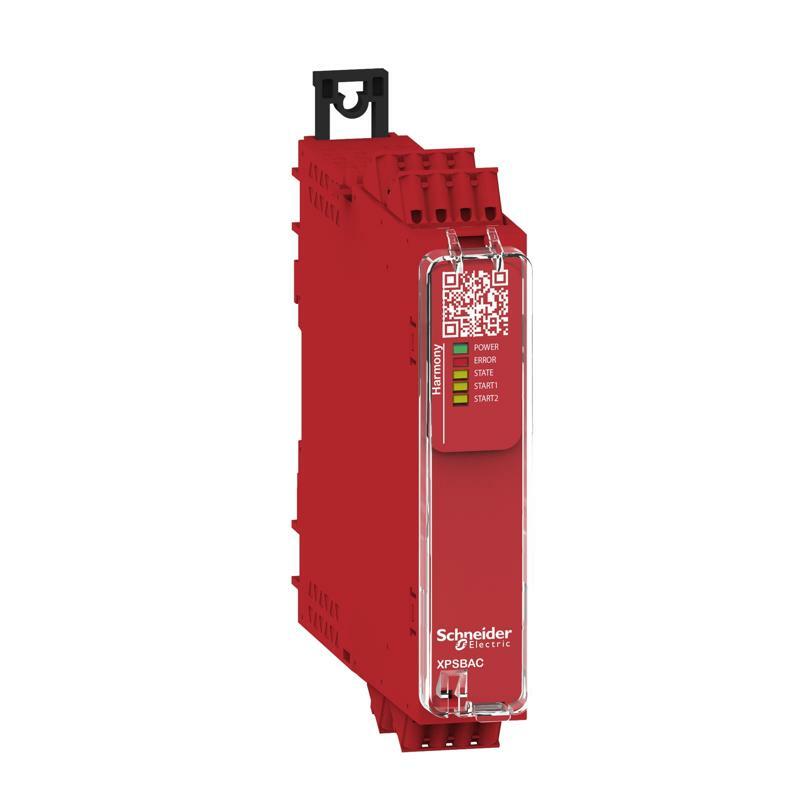

Реле безпеки, ав.зуп.,зав., 48-240в, ПР.
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Автоматизація безпеки Harmony |
| Тип виробу або компоненту | Модуль безпеки |
| Найменування модулю безпеки | XPSBAC |
| Застосування модулю безпеки | Для аварійної зупинки та захисного огородження |
| Функція модуля | Кнопка аварійної зупинки з 2 розмикаючими контактами Моніторинг захисту за допомогою 1/2 кінц. вимикачів |
| Рівень безпеки | Може досягти PL e/категорії 4 for normally open relay contact відповідно до ISO 13849-1 Може досягти SILCL 3 for normally open relay contact відповідно до МЕК 62061 Може досягати SIL 3 for normally open relay contact відповідно до МЕК 61508 Може досягати PL c/категорія 1 for normally closed relay contact відповідно до ISO 13849-1 Може досягати SILCL 1 for normally closed relay contact відповідно до МЕК 62061 Can reach SIL 1 for normally closed relay contact відповідно до МЕК 61508 |
| Показники надійності безпеки | MTTFd> 30 years for normally open relay contact відповідно до ISO 13849-1 Dcavg>= 99 % for normally open relay contact відповідно до ISO 13849-1 PFHd = 1.01E-09 for normally open relay contact відповідно до ISO 13849-1 HFT = 1 for normally open relay contact відповідно до МЕК 62061 PFHd = 1.01E-09 for normally open relay contact відповідно до МЕК 62061 SFF> 99% for normally open relay contact відповідно до МЕК 62061 HFT = 1 for normally open relay contact відповідно до МЕК 61508-1 PFHd = 1.01E-09 for normally open relay contact відповідно до МЕК 61508-1 SFF> 99% for normally open relay contact відповідно до МЕК 61508-1 Type = B for normally open relay contact відповідно до МЕК 61508-1 MTTFd> 30 years for normally closed relay contact відповідно до ISO 13849-1 DC> 60 % for normally closed relay contact відповідно до ISO 13849-1 PFHd = 1.01E-09 for normally closed relay contact відповідно до ISO 13849-1 HFT=0 for normally closed relay contact відповідно до МЕК 62061 PFHd = 1.01E-09 for normally closed relay contact відповідно до МЕК 62061 SFF> 60% for normally closed relay contact відповідно до МЕК 62061 HFT=0 for normally closed relay contact відповідно до МЕК 61508-1 PFHd = 1.01E-09 for normally closed relay contact відповідно до МЕК 61508-1 SFF> 60% for normally closed relay contact відповідно до МЕК 61508-1 Type = B for normally closed relay contact відповідно до МЕК 61508-1 |
| Тип електричної схеми | NC pair |
| Клеми підключення | Знімна клемна колодка із пружинним затискачем, 0.2...2.5 мм² Твердий або гнучкий Знімна клемна колодка із пружинним затискачем, 0.25...2.5 мм² гнучкий з зажимом одинарний провід Знімна клемна колодка із пружинним затискачем, 0.2...1.5 мм² Твердий або гнучкий двожильний провід Знімна клемна колодка із пружинним затискачем, 2 x 0.25...1 мм² гнучкий з зажимом without cable end, with bezel Знімна клемна колодка із пружинним затискачем, 2 x 0.5...1.5 мм² гнучкий з зажимом з кабельним наконечником, з гніздом |
| [Us] номінальна напруга живлення | 48...240 В змінний струм - 15...10 % 48...240 В постійний струм - 20...20 % |
| Додаткова інформація | |
| Час синхронізації між входами | Необмежено |
| Тип пуску | Automatic/manual/monitored |
| Споживання енергії [Вт] | 2,0 В 48...240 В ПОСТІЙНИЙ СТРУМ |
| Споживана потужність [ВА] | 6,0 В·А 48...240 В змінний струм 50/60 Гц |
| Тип захисту входу | Внутрішній, електронний |
| safety outputs | 4 нормально відкритих + 1 нормально закритий |
| safety inputs | 0 |
| Сумісність входу | Normally closed circuitвідповідно до ISO 14119 XC limit switchвідповідно до ISO 14119 Механічний контактвідповідно до ISO 14119 Normally closed circuitвідповідно до ISO 13850 |
| input terminal | Джерело живлення |
| [Ie] номінальний робочий струм | 5 А AC-1 for normally open relay contact 3 А AC-15 for normally open relay contact 5 А DC-1 for normally open relay contact 3 А DC-13 for normally open relay contact 3 А AC-1 for normally closed relay contact 1 А AC-15 for normally closed relay contact 3 А DC-1 for normally closed relay contact 1 А DC-13 for normally closed relay contact |
| control outputs | 0 |
| [Ith] умовний тепловий струм у відкритому вик | 6 А |
| Номінальний струм запобіжника | 10 А gG для NO вихідний ланцюг реле відповідно до МЕК 60947-1 |
| Мінімальний вихідний струм | 10 мА для релейний вихід |
| Мінімальна вихідна напруга | 5 В для релейний вихід |
| Час реакції | 60 мс при 48...240 В змінного струму/постійного струму |
| [Ui] номінальна напруга ізоляції | 300 В (ступінь забруднення 2) відповідно до МЕК 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ категорія перенапруги II відповідно до МЕК 60947-1 |
| Місцева сигналізація | СВІТЛОДІОД зелений з живлення позначення для Живлення увімкнено СВІТЛОДІОД червоний з error позначення для помилка СВІТЛОДІОД жовтий з state позначення для стан СВІТЛОДІОД жовтий з start1 позначення для start input СВІТЛОДІОД жовтий з start2 позначення для start input |
| Монтажна опора | Симетрична din-рейка 35 мм |
| Глибина | 120 мм |
| Висота | 100 мм |
| Ширина | 22,5 мм |
| Маса нетто | 0,200 кг |
| Навколишнє середовище | |
| Робоча температура навколишнього середови | -25…55 °C |
| Стандарти | МЕК 60947-5-1 МЕК 61508-1 functional safety standard IEC 61508-2 functional safety standard IEC 61508-3 functional safety standard IEC 61508-4 functional safety standard IEC 61508-5 functional safety standard IEC 61508-6 functional safety standard IEC 61508-7 functional safety standard ISO 13849-1 functional safety standard МЕК 62061 functional safety standard |
| Сертифікація виробу | TÜV cULus |
| Ступінь захисту | IP20 (Затискачі) відповідно до МЕК 60529 IP40 (корпус) відповідно до МЕК 60529 IP54 (mounting area) відповідно до МЕК 60529 |
| Відносна вологість | 5…95 % без конденсації |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 6,9 см |
| Ширина 1 упаковки | 13,5 см |
| Довжина 1 упаковки | 15,7 см |
| Вага 1 упаковки | 313,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 16 |
| Висота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 5,743 кг |
