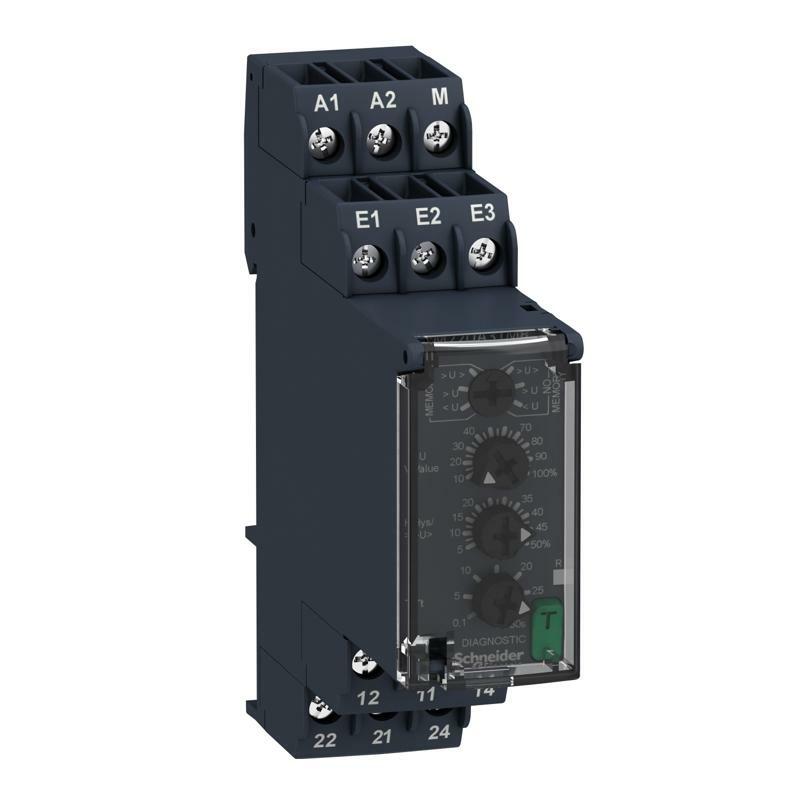

Реле контролю напруги 0,05-5в, 24/240в Rm22Ua31Mr
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Реле керування Harmony |
| Тип реле | Реле контролю напруги |
| Тип виробу або компоненту | Реле контролю напруги |
| Кількість фаз мережі | 1 фаза |
| Тип мережі живлення | Постійний струм |
| Найменування релейного захисту | RM22UA |
| Параметри релейного моніторингу | Знижена та підвищена напруга у віконному режимі Виявлення перенапруги або пониженої напруги |
| час затримки | Регульований 0.1...30 с, +/- 10 % максимального значення шкали Tt- time delay upon fault |
| Комутаційна здатність [ВА] | 2000 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В ПОСТІЙНИЙ СТРУМ |
| Максимальний струм перемикання | 8 А змінний струм |
| Споживана потужність [ВА] | 3,5 В·А змінний струм |
| Діапазон вимірювань | 0.05...5 V напруга Змінний/постійний струм 50/60 Гц |
| Категорія застосування | AC-15 відповідно до МЕК 60947-5-1 DC-13 відповідно до МЕК 60947-5-1 AC-1 відповідно до МЕК 60947-4-1 DC-1 відповідно до МЕК 60947-4-1 |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Додаткова інформація | |
| Інтегральний час | 1500 мс при максимальній напрузі |
| Максимальна напруга перемикання | 250 В змінний струм |
| Межі напруги живлення | 20,4…264 В змінний/постійний струм |
| Максимальна споживана потужність [Вт] | 1,5 В ПОСТІЙНИЙ СТРУМ |
| Стійкість до коротких переривів споживання | 10 мс |
| Опір між клемами | 30 кОм на Клеми E2-M 5 кОм на Клеми E1-M 50 кОм на Клеми E3-M |
| Вихідні контакти | 2 C/O |
| Номінальний вихідний струм | 8 А |
| Максимальний цикл вимірювання | 100 мс цикл вимірюв. як середньоквадрат. значення |
| Гістерезис | 3 % фіксований з повна шкала для віконного режиму 5…50 % Регульований з поргові налаштування |
| затримка при включенні | 600 мс |
| Стабільність та повторюваність характерис | +/- 0.5 % для вхідний та вимірювальний ланцюг +/- 2 % для затримка часу |
| Похибка вимірювання | <1 % на весь діапазон із коливанням напруги 0.05 %/°C при коливаннях температури |
| Час реакції | <= 500 мс |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Опір ізоляції | > 100 МОм на 500 В ПОСТІЙНИЙ СТРУМ |
| Ізоляція | Між живленням і вимірюванням |
| Клеми підключення | Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 10000000 циклів |
| [Un] rated nominal voltage | Змінний/постійний струм non self-powered |
| Матеріал контакту | Без кадмію |
| Показники надійності безпеки | MTTFd = 308,2 років B10d = 290000 |
| Ширина | 22,5 мм |
| Тип керування | With test button |
| Маса нетто | 0,11 кг |
| Функціональність | Знижена та підвищена напруга у віконному режимі |
| Код сумісності | RM22 |
| Навколишнє середовище | |
| Електромагнітна сумісність | Immunity for residential, commercial and light-industrial environments відповідно до МЕК 61000-6-1 Стійкість до промислового середовища відповідно до МЕК 61000-6-2 Emission standard for residential, commercial and light-industrial environments відповідно до МЕК 61000-6-3 Стандарт емісії для промислового середовища відповідно до МЕК 61000-6-4 Електростатичний розряд - випробувальний рівень: 6 кВ (контактний розряд)рівень 3 відповідно до МЕК 61000-4-2 Електростатичний розряд - випробувальний рівень: 8 кВ (вихлоп)рівень 3 відповідно до МЕК 61000-4-2 Тест на стійкість до випромінювання РЧ е/м поля - випробувальний рівень: 10 В/мрівень 3 відповідно до МЕК 61000-4-3 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 4 кВ (прямий)рівень 4 відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 2 кВ (ємнісна муфта)рівень 4 відповідно до МЕК 61000-4-4 Тест на стійкість до перенапруги - випробувальний рівень: 4 кВ (Загальний режим)рівень 4 відповідно до МЕК 61000-4-5 Тест на стійкість до перенапруги - випробувальний рівень: 2 кВ (диференціальний режим)рівень 4 відповідно до МЕК 61000-4-5 Наведені та випромінювані перешкодиклас B група 1 відповідно до CISPR 11 Наведені та випромінювані перешкодиклас B відповідно до CISPR 22 |
| Стандарти | МЕК 60255-1 |
| Сертифікація виробу | CE CSA RCM GL CCC EAC UL |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C на 60 Гц -20…60 °C на 50 Гц |
| Відносна вологість | 93…97 % на 25…55 °C відповідно до МЕК 60068-2-30 |
| Вібростійкість | 0,075 мм (f= 10…58,1 Гц) не працює відповідно до МЕК 60068-2-6 1 gn (f= 10…58,1 Гц) не працює відповідно до МЕК 60068-2-6 0,035 мм (f= 58,1…150 Гц) в дії відповідно до МЕК 60068-2-6 0.5 gn (f= 58,1…150 Гц) в дії відповідно до МЕК 60068-2-6 |
| Ударостійкість | 15 gn (тривалість = 11 мс) для не працює відповідно до МЕК 60068-2-27 5 gn (тривалість = 11 мс) для в дії відповідно до МЕК 60068-2-27 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (Затискачі) IP40 відповідно до МЕК 60529 (корпус) IP50 відповідно до МЕК 60529 (передня панель) |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Випробувальна напруга діелектрика | 2,5 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60255-27 |
