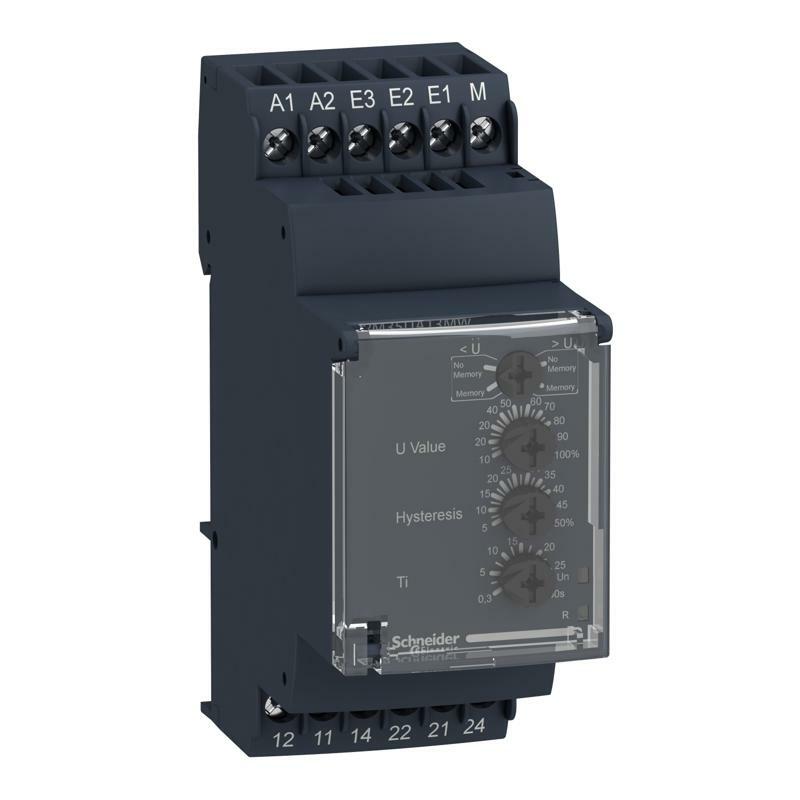

Реле контролю напруги мін/макс. 1-100в
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Реле керування Harmony |
| Тип реле | Багатофункціональне реле контролю напруги |
| Тип виробу або компоненту | Реле контролю напруги |
| Найменування релейного захисту | RM35UA |
| Параметри релейного моніторингу | Виявлення перенапруги або пониженої напруги |
| час затримки | Регульований 0.3...30 с, 0 + 10 % Tt- time delay upon fault |
| Комутаційна здатність [ВА] | 1250 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В ПОСТІЙНИЙ СТРУМ |
| Максимальний струм перемикання | 5 А Змінний/постійний струм |
| Споживана потужність [ВА] | 0…3,5 В·А змінний струм |
| Діапазон вимірювань | 1...100 V напруга Змінний/постійний струм |
| Категорія застосування | AC-12 відповідно до МЕК 60947-5-1 AC-13 відповідно до МЕК 60947-5-1 AC-14 відповідно до МЕК 60947-5-1 AC-15 відповідно до МЕК 60947-5-1 DC-12 відповідно до МЕК 60947-5-1 DC-13 відповідно до МЕК 60947-5-1 DC-14 відповідно до МЕК 60947-5-1 |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Додаткова інформація | |
| Інтегральний час | 1500 мс затримка часу |
| Максимальна напруга перемикання | 250 В Змінний/постійний струм |
| Межі напруги живлення | 20,4…264 В змінний/постійний струм |
| Максимальна споживана потужність [Вт] | 0,6 В ПОСТІЙНИЙ СТРУМ |
| Стійкість до коротких переривів споживання | 10 мс |
| Частота схеми керування | 40...70 Гц +/- 10 %. |
| Опір між клемами | 110 мОм на Клеми E2-M 22 мОм на Клеми E1-M 220 мОм на Клеми E3-M |
| Вихідні контакти | 2 C/O |
| Номінальний вихідний струм | 5 А |
| Максимальний цикл вимірювання | 30 мс цикл вимірюв. як середньоквадрат. значення |
| Гістерезис | 5…50 % з поргові налаштування |
| затримка при включенні | 600 мс |
| Точність вимірювання | +/- 10 % максимального значення шкали |
| Стабільність та повторюваність характерис | +/- 0.5 % для вхідний та вимірювальний ланцюг +/- 2 % для затримка часу |
| Похибка вимірювання | +/- 0.05 %/°C при коливаннях температури <1 % на весь діапазон із коливанням напруги |
| Полярність | Нереверсивна полярність на постійному струмі |
| Шкала чутливості | 1...10 В Клеми E1-M 10...100 В Клеми E3-M 5...50 В Клеми E2-M |
| Порог уставки | 10...100 % |
| Знак якості | CE |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Опір ізоляції | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і виходом реле відповідно до МЕК 60255-5 > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між вимірюванням і релейним виходом відповідно до МЕК 60664-1 > 1 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і вимірюванням відповідно до МЕК 60255-5 > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і виходом реле відповідно до МЕК 60664-1 > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ між вимірюванням і релейним виходом відповідно до МЕК 60255-5 > 1 МОм на 500 В ПОСТІЙНИЙ СТРУМ між живленням і вимірюванням відповідно до МЕК 60664-1 |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до МЕК 60664-1 600 В відповідно до МЕК 60664-1 |
| допуск робочої напруги | - 15 % + 10 % Un |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...2 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| Місцева сигналізація | для Живлення увімкнено СВІТЛОДІОД (зелений) для реле увімкнено СВІТЛОДІОД (жовтий) |
| Монтажна опора | Симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 30000000 циклів |
| Робоча швидкість | <= 360 операцій/год повне навантаження |
| [Un] rated nominal voltage | Змінний/постійний струм non self-powered |
| Показники надійності безпеки | B10d = 290000 MTTFd = 308,2 років |
| Ширина | 35 мм |
| Тип керування | Без тестової кнопки |
| Маса нетто | 0,08 кг |
| Код сумісності | RM3 |
| Навколишнє середовище | |
| Електромагнітна сумісність | Стандарт емісії для промислового середовища відповідно до МЕК 61000-6-4 Emission standard for residential, commercial and light-industrial environments відповідно до МЕК 61000-6-3 Стійкість до промислового середовища відповідно до NF EN/IEC 61000-6-2 |
| Стандарти | МЕК 60255-6 |
| Сертифікація виробу | GOST C-Tick UL GL CSA |
| Директиви | 73/23/EEC - директива низької напруги 89/336/EEC - електромагнетична відповідність |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C |
| Відносна вологість | 95 % на 55 °C відповідно до МЕК 60068-2-30 |
| Вібростійкість | 0,35 мм (f= 5…57,6 Гц) відповідно до МЕК 60068-2-6 1 gn (f= 57,6…150 Гц) відповідно до МЕК 60255-21-1 |
| Ударостійкість | 5 gn відповідно до МЕК 60068-2-27 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (Затискачі) IP30 відповідно до МЕК 60529 (корпус) |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Випробувальна напруга діелектрика | 2 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60255-5 2 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60664-1 |
| Не розсіювана хвиля збурень | 4 кВ відповідно до МЕК 60255-5 4 кВ відповідно до МЕК 60664-1 4 кВ відповідно до МЕК 61000-4-5 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 4,5 см |
| Ширина 1 упаковки | 7,8 см |
| Довжина 1 упаковки | 9,5 см |
| Вага 1 упаковки | 137,0 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 48 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 7,305 кг |
| Гарантия | |
| Гарантія | 18 months |
