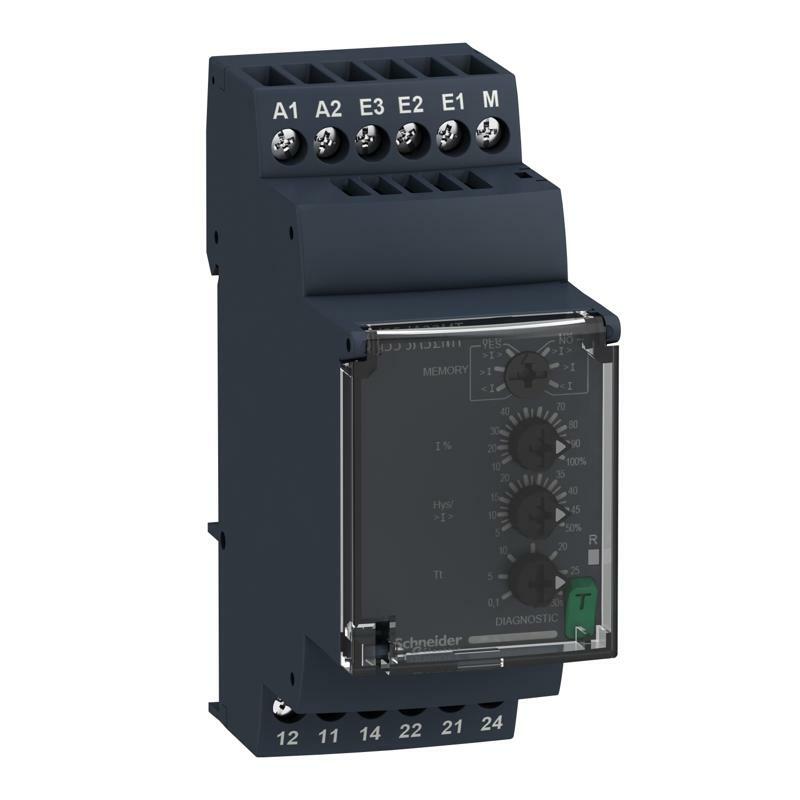

Реле контролю струму 0,3-15A 8VA
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Реле керування Harmony |
| Тип реле | Реле контролю струму |
| Тип виробу або компоненту | Реле контролю струму |
| Найменування релейного захисту | RM35JA |
| Параметри релейного моніторингу | Виявлення надлишкового або недостатнього струму Перевищення або зниження струму у віконному режимі |
| час затримки | Регульований 0.1...30 с, +/- 10 % максимального значення шкали Tt- time delay upon fault |
| Комутаційна здатність [ВА] | 2000 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В ПОСТІЙНИЙ СТРУМ |
| Максимальний струм перемикання | 8 А змінний струм |
| Максимальна споживана потужність [ВА] | 8 В·А |
| Діапазон вимірювань | 0.15...1.5 A Змінний/постійний струм Клеми E1-M 0.5...5 A Клеми E2-M 1.5...15 A Клеми E3-M 150 мА ... 15 А струм Змінний/постійний струм 50/60 Гц |
| Категорія застосування | AC-15 відповідно до МЕК 60947-5-1 DC-13 відповідно до МЕК 60947-5-1 AC-1 відповідно до МЕК 60947-4-1 DC-1 відповідно до МЕК 60947-4-1 |
| Тип контакту та з'єднання | 2 перемикаючі контакти |
| Додаткова інформація | |
| Інтегральний час | 1500 мс при максимальній напрузі |
| Максимальна напруга перемикання | 250 В змінний струм |
| Межі напруги живлення | 323…456,5 В змінний струм |
| допуск робочої напруги | - 15 % + 10 % Un |
| Опір між клемами | 0,005 Ом на Клеми E3-M 0,015 Ом на Клеми E2-M 0,05 Ом на Клеми E1-M |
| Вихідні контакти | 2 C/O |
| Номінальний вихідний струм | 8 А |
| Максимальний цикл вимірювання | 100 мс цикл вимірюв. як середньоквадрат. значення |
| Опір внутрішнього входу | 0,005 Ом 0,015 Ом 0,05 Ом |
| Точність налаштування порогу перемикання | +/- 10 % від повної шкали +/- 20 % від повної шкали |
| Відхилення порога перемикання | <= 0,05 % на градус за Цельсієм залежно від допустимої температури повітря <= 1 % в межах діапазону напруги живлення |
| Налаштування точності витримки часу | 10 P |
| Відхилення затримки часу | <= 0,05 % на градус Цельсія залежно від допустимої температури повітря <= 1 % в межах діапазону напруги живлення |
| Гістерезис | 5…50 % Регульований з поргові налаштування 3 % фіксований з повна шкала для віконного режиму |
| затримка при включенні | 0,3 с |
| Стабільність та повторюваність характерис | +/- 0.5 % для вхідний та вимірювальний ланцюг +/- 2 % для затримка часу |
| Похибка вимірювання | <1 % на весь діапазон із коливанням напруги 0.05 %/°C при коливаннях температури |
| Час реакції | <= 500 мс (при перетині порогу) |
| Порог уставки | 10...100 % |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 ІІІ відповідно до UL 508 |
| Опір ізоляції | > 100 МОм на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60255-27 |
| Ізоляція | Між живленням і вимірюванням |
| Клеми підключення | Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| Місцева сигналізація | для реле увімкнено СВІТЛОДІОД (жовтий) для Живлення увімкнено СВІТЛОДІОД (зелений) |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 10000000 циклів |
| [Un] rated nominal voltage | змінний струм non self-powered |
| Показники надійності безпеки | MTTFd = 296,8 років B10d = 270000 |
| Матеріал контакту | Без кадмію |
| Ширина | 35 мм |
| Тип керування | With test button |
| Маса нетто | 0,12 кг |
| Навколишнє середовище | |
| Стійкість до коротких переривів споживання | 50 мс |
| Електромагнітна сумісність | Immunity for residential, commercial and light-industrial environments відповідно до МЕК 61000-6-1 Стійкість до промислового середовища відповідно до МЕК 61000-6-2 Стандарт емісії для промислового середовища відповідно до МЕК 61000-6-4 Електростатичний розряд - випробувальний рівень: 6 кВ (контактний розряд)рівень 3 відповідно до МЕК 61000-4-2 Електростатичний розряд - випробувальний рівень: 8 кВ (вихлоп)рівень 3 відповідно до МЕК 61000-4-2 Тест на стійкість до випромінювання РЧ е/м поля - випробувальний рівень: 10 В/мрівень 3 відповідно до МЕК 61000-4-3 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 4 кВ (прямий)рівень 4 відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 2 кВ (ємнісна муфта)рівень 4 відповідно до МЕК 61000-4-4 Тест на стійкість до перенапруги - випробувальний рівень: 4 кВ (Загальний режим)рівень 4 відповідно до МЕК 61000-4-5 Тест на стійкість до перенапруги - випробувальний рівень: 2 кВ (диференціальний режим)рівень 4 відповідно до МЕК 61000-4-5 Наведені та випромінювані перешкодиклас B група 1 відповідно до CISPR 11 Наведені та випромінювані перешкодиклас B відповідно до CISPR 22 Emission standard for residential, commercial and light-industrial environments (за винятком радіаційного випромінювання) відповідно до МЕК 61000-6-3 |
| Стандарти | МЕК 60255-1 |
| Сертифікація виробу | CCC EAC CSA RCM UL GL CE |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C на 60 Гц -20…60 °C на 50 Гц |
| Характеристики зовнішнього середовища | 3K3 C |
| Відносна вологість | 93…97 % на 25…55 °C відповідно до МЕК 60068-2-30 |
| Вібростійкість | 0,075 мм (f= 10…58,1 Гц) не працює відповідно до МЕК 60068-2-6 1 gn (f= 10…58,1 Гц) не працює відповідно до МЕК 60068-2-6 0,035 мм (f= 58,1…150 Гц) в дії відповідно до МЕК 60068-2-6 0.5 gn (f= 58,1…150 Гц) в дії відповідно до МЕК 60068-2-6 |
| Ударостійкість | 15 gn (тривалість = 11 мс) для не працює відповідно до МЕК 60068-2-27 5 gn (тривалість = 11 мс) для в дії відповідно до МЕК 60068-2-27 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (Затискачі) IP50 відповідно до МЕК 60529 (передня панель) IP30 відповідно до МЕК 60529 (корпус) |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 3 відповідно до UL 508 |
| Випробувальна напруга діелектрика | 2,5 кВ змінний струм 50 Гц, 1 хв відповідно до МЕК 60255-27 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,8 см |
| Ширина 1 упаковки | 4,5 см |
| Довжина 1 упаковки | 9,5 см |
| Вага 1 упаковки | 129 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 40 |
| Висота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 4,532 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 640 |
| Висота 3 упаковки | 75 см |
| Ширина 3 упаковки | 40 см |
| Довжина 3 упаковки | 80 см |
| Вага 3 упаковки | 107,56 кг |
