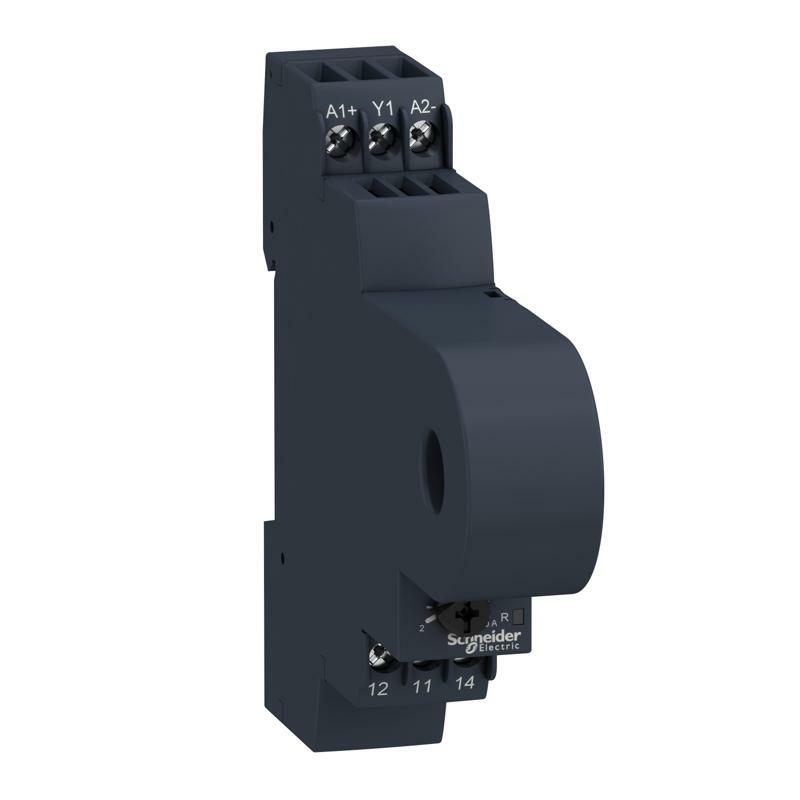

Реле контролю струму 2-20а
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Реле керування Harmony |
| Тип реле | Реле контролю струму |
| Тип виробу або компоненту | Реле контролю струму |
| Найменування релейного захисту | RM17JC |
| Параметри релейного моніторингу | Виявлення перевантаження по струму |
| час затримки | Без |
| Комутаційна здатність [ВА] | 1250 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В ПОСТІЙНИЙ СТРУМ |
| Максимальна споживана потужність [ВА] | 3 В·А |
| Діапазон вимірювань | 2...20 A змінний струм |
| Категорія застосування | AC-12 відповідно до МЕК 60947-5-1 AC-13 відповідно до МЕК 60947-5-1 AC-14 відповідно до МЕК 60947-5-1 AC-15 відповідно до МЕК 60947-5-1 DC-12 відповідно до МЕК 60947-5-1 DC-13 відповідно до МЕК 60947-5-1 DC-14 відповідно до МЕК 60947-5-1 |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
| Додаткова інформація | |
| Максимальна напруга перемикання | 250 В Змінний/постійний струм |
| [Us] номінальна напруга живлення | змінний/постійний струм |
| Межі напруги живлення | 20,4…264 В змінний/постійний струм |
| допуск робочої напруги | - 15 % + 10 % Un |
| Максимальна споживана потужність [Вт] | 1 В |
| Частота схеми керування | 40...70 Гц синусоїдальна |
| Вихідні контакти | 1 C/O |
| Номінальний вихідний струм | 5 А |
| Максимальний цикл вимірювання | 30 мс цикл вимірюв. як середньоквадрат. значення |
| Гістерезис | 15 % фіксований з поргові налаштування |
| затримка при включенні | 0,5 с |
| Точність вимірювання | +/- 10 % максимального значення шкали |
| Стабільність та повторюваність характерис | +/- 0.5 % для вхідний та вимірювальний ланцюг |
| Похибка вимірювання | +/- 0.05 %/°C при коливаннях температури <1 % на весь діапазон із коливанням напруги |
| Час реакції | <200 мс (у разі несправності) |
| Полярність | Так постійний струм |
| Порог уставки | 10...100 % |
| Вхідний струм | 100000 мА постійний при 25 °C 300000 мА не повторюється <3 с при 25 °C |
| Маркування | CE : 73/23/EEC CE : EMC 89/336/EEC |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Опір ізоляції | > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60255-5 > 500 МОм на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60664-1 |
| [Ui] номінальна напруга ізоляції | 400 В відповідно до МЕК 60664-1 |
| Ізоляція | Між живленням і вимірюванням |
| Робоче положення | Будь-яка позиція без зниження номінальних характеристик |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 12) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозагасаючий пластик |
| Місцева сигналізація | для Живлення увімкнено СВІТЛОДІОД (зелений) для реле увімкнено СВІТЛОДІОД (жовтий) |
| Монтажна опора | Симетрична din-рейка 35 мм відповідно до МЕК 60715 |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 30000000 циклів |
| Робоча швидкість | <= 360 операцій/год повне навантаження |
| [Un] rated nominal voltage | Змінний/постійний струм non self-powered |
| Матеріал контакту | Без кадмію |
| Ширина | 17,5 мм |
| Тип керування | Без тестової кнопки |
| Маса нетто | 0,13 кг |
| Навколишнє середовище | |
| Стійкість до коротких переривів споживання | 10 мс |
| Електромагнітна сумісність | Стандарт емісії для промислового середовища відповідно до МЕК 61000-6-4 Emission standard for residential, commercial and light-industrial environments відповідно до МЕК 61000-6-3 Стійкість до промислового середовища відповідно до NF EN/IEC 61000-6-2 |
| Стандарти | МЕК 60255-6 |
| Сертифікація виробу | GL C-Tick GOST UL CSA |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C |
| Відносна вологість | 95 % на 55 °C відповідно до МЕК 60068-2-30 |
| Вібростійкість | 0,35 мм (f= 5…57,6 Гц) відповідно до МЕК 60068-2-6 1 gn (f= 57,6…150 Гц) відповідно до МЕК 60255-21-1 |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60255-21-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (Затискачі) IP30 відповідно до МЕК 60529 (корпус) |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Випробувальна напруга діелектрика | 2 кВ змінний струм 50 Гц |
| Не розсіювана хвиля збурень | 4 кВ |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 2,800 см |
| Ширина 1 упаковки | 9,700 см |
| Довжина 1 упаковки | 10,400 см |
| Вага 1 упаковки | 123,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 32 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 4,380 кг |
| Гарантия | |
| Гарантія | 18 months |
