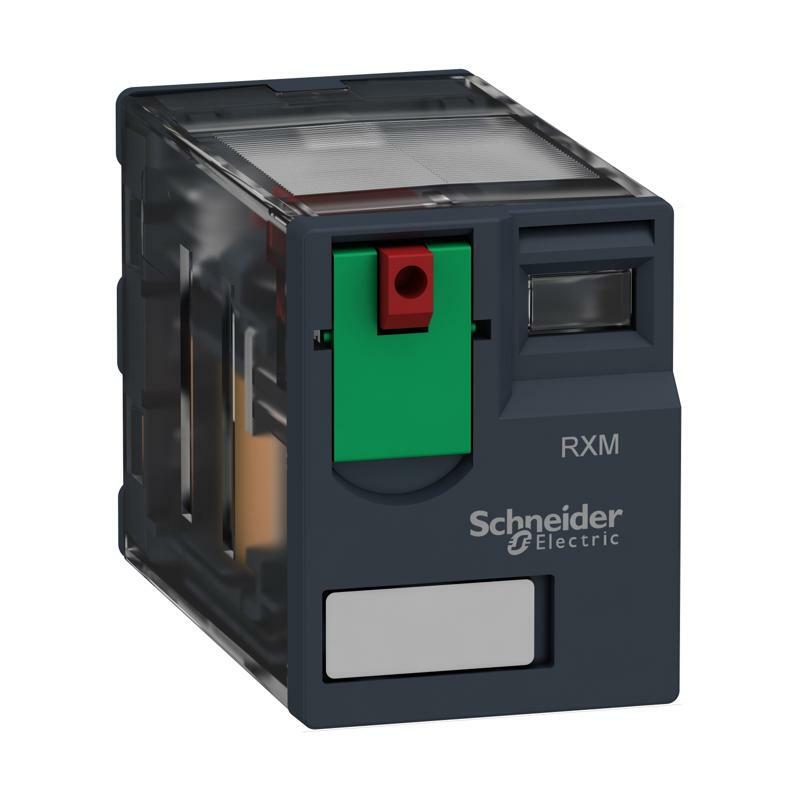

Реле Мініатюрне,4Co,Слабкострум.~230В
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Електромеханічні реле Harmony |
| Назва серії | Мініатюрний |
| Тип виробу або компоненту | Вставне реле |
| Назва пристрою | RXM |
| Тип контакту та з'єднання | 4 перемикаючих контакти |
| [Uc] напруга схеми керування | 230 В Змінний струм 50/60 Гц |
| [Ithe] умовний тепловий струм в оболонці | 3 А в -40…55 °C |
| Світлодіодний індикатор стану | Відсутній |
| Тип керування | Кнопка перевірки з можливістю блокування |
| Коефіцієнт використання | 20 % |
| Додаткова інформація | |
| Форма контакту | Плоский |
| [Ui] номінальна напруга ізоляції | 250 В відповідно до МЕК 300 В відповідно до CSA 300 В відповідно до UL |
| [Uimp] номінальна імпульсна витримувана напру | 2,5 кВ впродовж 1.2/50 мкс |
| Матеріал контакту | Покритий золотом роздвоєний сріблом |
| [Ie] номінальний робочий струм | 2 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК 2 А на 250 В (AC) нормально відкритий відповідно до МЕК 1 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК 1 А на 250 В (AC) нормально закритий відповідно до МЕК 3 А на 28 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL 3 А на 277 В (AC) відповідно до UL |
| Максимальна напруга перемикання | 250 В відповідно до МЕК |
| номінальне резистивне навантаження | 3 А на 250 В змінний струм 3 А на 28 В ПОСТІЙНИЙ СТРУМ |
| Максимальна комутаційна здатність | 750 ВА/84 ВТ |
| Мінімальна комутаційна здатність | 15 мВт на 3 мА, 5 В |
| Робоча швидкість | <= 1200 циклів/год під навантаженням <= 18000 циклів/год Холостий хід |
| Механічна зносостійкість | 10000000 циклів |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження залежно від монтажного положення та робочих умов |
| середнє споживання котушки у ВА | 1,2 на 60 Гц |
| Cередня витрата | 1,2 В·А на 60 Гц |
| Поріг напруги відпускання | >= 0.15 Uc |
| час роботи | 20 мс |
| час відпускання | 20 мс |
| середній опір котушки | 15000 Ом на 20 °C +/- 15 % |
| Діапазон номінальної робочої напруги | 184...253 В змінний струм |
| Ступінь захисту | RT I |
| Рівні тесту | Рівень А груповий монтаж |
| Робоче положення | Будь-яка позиція |
| Маса нетто | 0,037 кг |
| Опис виробу | Повний комплект |
| Навколишнє середовище | |
| Електрична міцність ізоляції | 1300 В змінний струм між контактами з мікро вимкнення ізоляція 2000 В змінний струм між котушкою і контактом 2000 В змінний струм між полюсами |
| Сертифікація виробу | UL Lloyd's CE CSA GOST IECEE CB Scheme |
| Стандарти | CSA C22.2 № 14 МЕК 61810-1 UL 508 |
| Температура навколишнього повітря для збер | -40…85 °C |
| Робоча температура навколишнього середови | -40…55 °C |
| Вібростійкість | 3 gn, амплітуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операції 5 gn, амплітуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операції |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Ударостійкість | 10 gn для в дії 30 gn для не працює |
| Ступінь забруднення | 2 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 2,000 см |
| Ширина 1 упаковки | 2,800 см |
| Довжина 1 упаковки | 4,800 см |
| Вага 1 упаковки | 35,000 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 3,200 см |
| Ширина 2 упаковки | 10,500 см |
| Довжина 2 упаковки | 12,500 см |
| Вага 2 упаковки | 378,000 г |
| Тип 3 упаковки | S02 |
| Кількість одиниць у 3 упаковці | 240 |
| Висота 3 упаковки | 15,000 см |
| Ширина 3 упаковки | 30,000 см |
| Довжина 3 упаковки | 40,000 см |
| Вага 3 упаковки | 9,450 кг |
| Гарантия | |
| Гарантія | 18 months |
