| Головна |
|---|
| Серія продукту | Електромеханічні реле Harmony |
|---|
| Назва пристрою | RXZ |
|---|

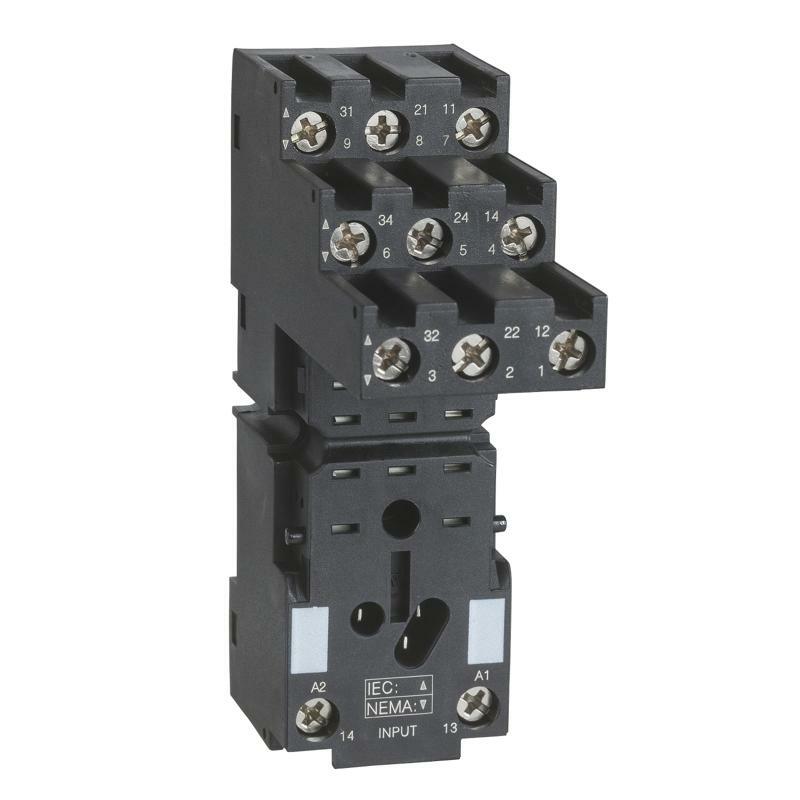

| Тип виробу або компоненту | Розетка |
|---|
| Сумісність продуктів | Вставне реле RXM з 3 перемикаючих контакти контакт |
|---|
| Тип контакту та з'єднання | 3 перемикаючих контакти |
|---|
| [Ith] умовний тепловий струм у відкритому вик | 10 А |
|---|
| Додаткова інформація |
|---|
| Форма контакту | Плоский |
|---|
| [Ue] номінальна робоча напруга | <250 В |
|---|
| З'єднувальна клемна коробка | Роздільний |
|---|
| Клеми підключення | З'єднувач, 1 x 0.25...1 x 2.5 мм² (AWG 22...AWG 14) гнучкий з кабельним наконечником
З'єднувач, 2 x 0.25...2 x 1 мм² (AWG 22...AWG 17) гнучкий з кабельним наконечником
З'єднувач, 1 x 0.5...1 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника
З'єднувач, 2 x 0.5...2 x 1.5 мм² (AWG 20...AWG 16) Твердий без кабельного наконечника |
|---|
| Момент затягування | <1 Н.м для M3 гвинт(и) |
|---|
| Спосіб кріплення | Гвинтом (панель)
Замикаючий (симетрична din-рейка 35 мм) |
|---|
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
|---|
| Категорія перенапруги | ІІІ |
|---|
| Ступінь забруднення | 3 |
|---|
| Продаж неподільною кількістю | 10 |
|---|
| Ширина | 27 мм |
|---|
| Маса нетто | 0,066 кг |
|---|
| Навколишнє середовище |
|---|
| Ступінь захисту | IP20 відповідно до МЕК 60529 |
|---|
| Електрична міцність ізоляції | 2500 В |
|---|
| Стандарти | МЕК 61984 |
|---|
| Сертифікація виробу | UL
Lloyd's
CSA |
|---|
| Маркування | CE |
|---|
| Температура навколишнього повітря для збер | -40…85 °C |
|---|
| Робоча температура навколишнього середови | -40…55 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 2,7 см |
|---|
| Ширина 1 упаковки | 6,1 см |
|---|
| Довжина 1 упаковки | 8,2 см |
|---|
| Вага 1 упаковки | 61 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 10 |
|---|
| Висота 2 упаковки | 11,6 см |
|---|
| Ширина 2 упаковки | 6,8 см |
|---|
| Довжина 2 упаковки | 14 см |
|---|
| Вага 2 упаковки | 624 г |
|---|
| Тип 3 упаковки | S02 |
|---|
| Кількість одиниць у 3 упаковці | 200 |
|---|
| Висота 3 упаковки | 15 см |
|---|
| Ширина 3 упаковки | 30 см |
|---|
| Довжина 3 упаковки | 40 см |
|---|
| Вага 3 упаковки | 10,7 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
