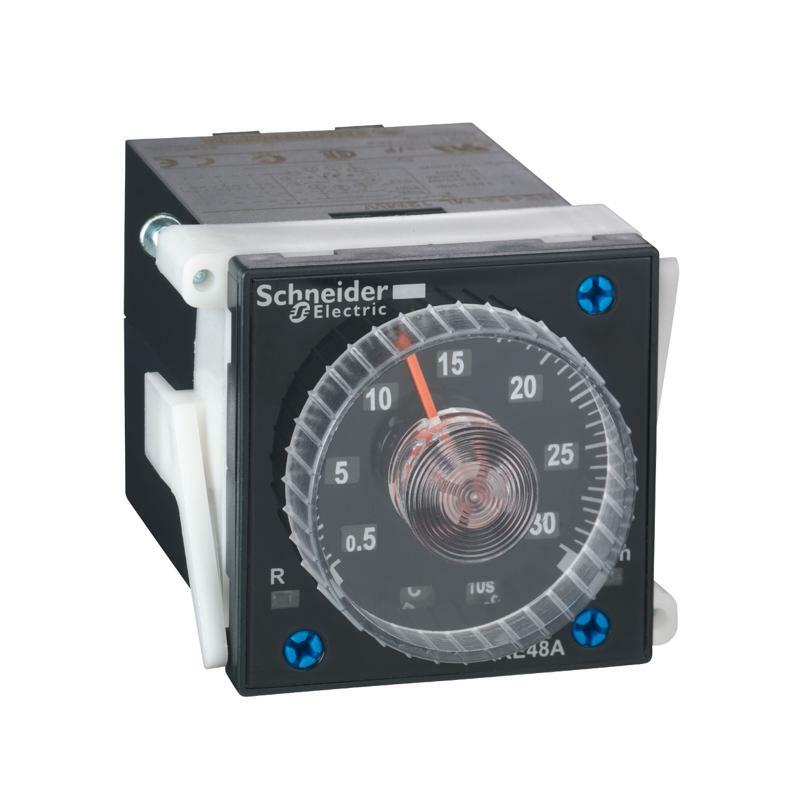

Багатофункціональний таймер
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony Таймерні реле |
| Тип виробу або компоненту | Багатофункціональне реле |
| Електричне з'єднання | Втичний додатковий клемний блок 8 контакт(и) |
| Тип дискретного виходу | Реле |
| Тип контакту та з'єднання | 1 перемикаючий контакт + 1 перемикаючий контакт часовий або миттєвий контакт, AgNi (без кадмію) |
| Найменування компонента | RE48 |
| Тип витримки часу | Затримка на увімкнення Імпульсне включення живлення |
| Діапазон затримки часу | 2...120 год 5...300 хв 0.2...12 хв 2...120 с 0.2...12 год 0.02...1.2 с 0.5...30 год 0.2...12 с 5...300 год 0.5...30 с 0.05...3 с 5...300 с 2...120 хв 0.5...30 хв |
| [Us] номінальна напруга живлення | 24...240 В Змінний/постійний струм 50/60 Гц |
| Діапазон напруги | 0.85...1.1 Us змінний струм 0.9...1.1 Us постійний струм |
| [In] номінальний струм | 5 А |
| Додаткова інформація | |
| Розмір передньої панелі | 48 х 48 мм |
| Тип керування | Селекторний перемикач Лицьова панель |
| Матеріал корпусу | Самозатухаючий |
| Стабільність та повторюваність характерис | +/- 0,2 % від максимального значення налаштування відповідно до МЕК 61812-1 |
| Відхилення температури | +/- 0,02 %/°C від максимального встановленого значення відповідно до МЕК 61812-1 |
| Відхилення напруги | +/- 0,2 %/В від максимального значення налаштування на 48...240 В +/- 1 %/В від максимального значення налаштування на 24...48 В |
| Налаштування точності витримки часу | +/- 5 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Минимальная длительность импульса | 20 мс |
| Інтегральний час | 25 мс після зняття напруги |
| Час зупинки | 55 мс |
| Коефіціент роботи під навантаженням | 100 % |
| Споживана потужність [ВА] | 1,1 В·А на 24 В 4,8 В·А на 240 В |
| Споживання енергії [Вт] | 0,5 В на 24 В 1,7 В на 240 В |
| Відключаюча здатність | 1250 В·А |
| Мінімальний струм перемикання | 100 мА |
| Максимальний струм перемикання | 5 А |
| Максимальна напруга перемикання | 250 В змінний/постійний струм |
| Електрична зносостійкість | 100000 циклів |
| Механічна зносостійкість | 30000000 циклів |
| Вихідна напруга | 240 В на 5 А AC-12 30 В на 2 А DC-13 240 В на 1,5 А AC-15 |
| Маркування | CE |
| Стійкість до імпульсних перенапруг | 1 кВ Диференційний режим відповідно до МЕК 61000-4-5 рівень 3 2 кВ Звичайний режим відповідно до МЕК 61000-4-5 рівень 3 |
| Монтажна опора | Основа встановлена: розетка Кріплення на панель: постачається разом із виробом |
| Місцева сигналізація | для стан вихідного реле 1 СВІТЛОДІОД (жовтий) для блимає: реле увімкнене, триває відлік часу Світлодіодний індикатор (зелений) для постійно: реле увімкнене, відлік часу не ведеться Світлодіодний індикатор (зелений) |
| Маса нетто | 0,14 кг |
| Навколишнє середовище | |
| Відхилення відносної вологості | +/- 0.05 %/%RH of the maximum setting value відповідно до МЕК 61812-1 |
| Стійкість до коротких переривів споживання | 10 мс |
| Електрична міцність ізоляції | 1 кВ 1 mA/1 хвилина відповідно до МЕК 61812-1 |
| Захист від ураження електричним струмом | 4 кВ клас III відповідно до МЕК 60664-1 4 кВ клас III відповідно до МЕК 61812-1 |
| Стандарти | EN 50082-1/2 EN 50081-1/2 93/68/EEC 73/23/EEC 89/336/EEC МЕК 60669-2-3 МЕК 61812-1 |
| Сертифікація виробу | cULus UL CSA C-Tick |
| Температура навколишнього повітря для збер | -40…70 °C |
| Робоча температура навколишнього середови | -20…50 °C |
| Ступінь захисту | IP40 відповідно до МЕК 60529 (корпус) IP50 відповідно до МЕК 60529 (передня панель) |
| Вібростійкість | 0,35 мм (f= 10…55 Гц) відповідно до МЕК 60068-2-6 |
| Відносна вологість | 93 % без конденсату відповідно до МЕК 60068-2-3 |
| Стійкість до електростатичного розряду | 6 кВ в контакті відповідно до МЕК 61000-4-2 рівень 3 8 кВ в повітрі відповідно до МЕК 61000-4-2 рівень 3 |
| Стійкість до електромагнітного поля | 10 В/м 26 МГц - 1 ГГц відповідно до МЕК 61000-4-3 рівень 3 |
| Стійкість до швидких перехідних процесів | 2 кВ відповідно до IEC 61000-4-4 level 4 (ємнісний з'єднувальний затискач) 4 кВ відповідно до IEC 61000-4-4 level 4 (прямий) |
| Несприйнятливість до перешкод наведених ра | 10 В (0,15...80 MГц) відповідно до МЕК 61000-4-6 рівень 3 |
| Стійкість до падінь напруги | 30 % / 10 мс відповідно до МЕК 61000-4-11 60 % / 100 ms відповідно до МЕК 61000-4-11 95 % / 5 с відповідно до МЕК 61000-4-11 |
| Обурення випромінюване/провідне | Клас B 0.15...30 MHz відповідно до EN 55022 (EN 55011 група 1) |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,7 см |
| Ширина 1 упаковки | 10,5 см |
| Довжина 1 упаковки | 6,2 см |
| Вага 1 упаковки | 128,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 30 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 4,253 кг |
| Гарантия | |
| Гарантія | 18 months |
