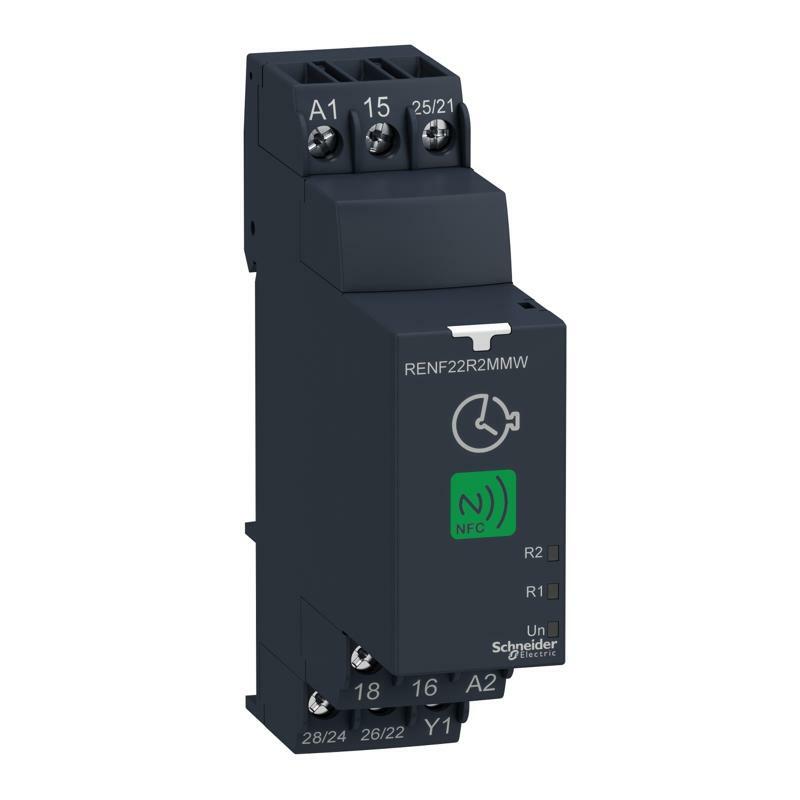

Реле ЧАСУ багатофункц. 24-240 В, NFC
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony Таймерні реле |
| Тип виробу або компоненту | Багатофункціональне реле |
| Назва пристрою | RENF22 |
| Підтримувана ОС | Android |
| Версія програмного забезпечення | V4.4 та новіша версія |
| Додаток для продукту | Zelio NFC (можна завантажити з Google Play) |
| Додаткова інформація | |
| Тип дискретного виходу | Реле |
| Номінальний вихідний струм | 8 А |
| Тип контакту та з'єднання | 2 перемикаючі контакти синхронізований контакт, без кадмію 1 перемикаючий контакт часовий і миттєвий контакт, без кадмію |
| Тип витримки часу | Затримка увімкнення живлення On-delay та off-delay Затримка імпульсу Асиметрична затримка увімкнення та вимкнення Інтервал Вимкнення з затримкою Симетричне миготіння Запобіжник Зірка-трикутник Асиметричне миготіння Бістабільний |
| Діапазон затримки часу | 0.05 s...999 h |
| Сумісність продуктів | Мобільний пристрій з підтримкою NFC |
| [Us] номінальна напруга живлення | 24...240 В Змінний/постійний струм |
| Вхідна напруга відпускання | <= 2.4 В |
| Діапазон напруги | 0.85...1.1 Un |
| Максимальна потужність радіосигналу, що пе | 0,0002 мВт |
| Робоча частота NFC | 13,56 МГц |
| Частота мережі живлення | 50...60 Гц +/- 5 % |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до МЕК 60947-1 0,60…0,99 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозатухаючий |
| Стабільність та повторюваність характерис | +/- 0.2 % для 10 с ... 999 год діапазон затримки часу +/- 0.5 % для 100 мс ... 10 с діапазон затримки часу +/- 0.7 % для 50...100 ms діапазон затримки часу |
| Відхилення температури | +/- 0.05 %/°C |
| Відхилення напруги | +/- 0.2 %/В |
| Налаштування точності витримки часу | +/- 1 % для 1...999 год діапазон затримки часу на 25 °C +/- 2 % для 1...3600 s діапазон затримки часу на 25 °C +/- 20 мс для 100 мс ... 10 с діапазон затримки часу на 25 °C +/- 30 ms для 50...100 ms діапазон затримки часу на 25 °C |
| Ширина імпульсу керуючого сигналу | 100 мс з паралельним навантаженням 60 мс Холостий хід |
| Опір ізоляції | 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1 |
| Час відновлення | 120 мс після зняття напруги |
| Споживана потужність [ВА] | 3 В·А на 240 В змінний струм |
| Споживання енергії [Вт] | 1,5 В на 240 В ПОСТІЙНИЙ СТРУМ 0,6 В на 24 В ПОСТІЙНИЙ СТРУМ |
| Комутаційна здатність [ВА] | 2000 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В |
| Максимальний струм перемикання | 8 А |
| Максимальна напруга перемикання | 250 В |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження , 8 А на 250 В, AC |
| Механічна зносостійкість | 10000000 циклів |
| Номінальна імпульсна витримувана напруга | 5 кВ 1.2/50 µs відповідно до МЕК 60664-1 |
| затримка увімкнення | 100 мс |
| Довжина між двома провідними частинами | 4 кВ/3 відповідно до МЕК 60664-1 |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Показники надійності безпеки | MTTFd = 227,5 років 100 % робочий цикл безперервного режиму роботи при 30 °C |
| Монтажне положення | Будь-яке положення |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Світлодіодний індикатор стану | Un, зелений СВІТЛОДІОД: (постійний) для Живлення увімкнено R1, жовтий СВІТЛОДІОД: (постійний) для реле увімкнено R2, жовтий СВІТЛОДІОД: (постійний) для реле увімкнено Сполучення, зелений СВІТЛОДІОД: (постійний) для стан зв'язку Un, зелений СВІТЛОДІОД: (швидке миготіння) для режим діагностики R1, жовтий СВІТЛОДІОД: (миготливий) для триває відлік часу R2, жовтий СВІТЛОДІОД: (миготливий) для триває відлік часу |
| Максимальна відстань зв'язку | 10 мм |
| Доступна функція | A- Реле затримки увімкнення живлення-2 перемикаючі контакти В- Реле затримки увімкн. і вимкн. з керуючим сигналом-2 перемикаючі контакти Ad - реле з імпульсною затримкою з керуючим сигналом-2 перемикаючі контакти Ah- Pulse delayed relay (single cycle) w/ control signal-2 перемикаючі контакти Ak- Asymmetrical on-delay and off -delay relay w/ control signal-2 перемикаючі контакти At- Power on-delay relay w/ pause/summation (Y1)-2 перемикаючі контакти B- Одноінтервальне реле з керуючим сигналом-2 перемикаючі контакти Bw- Подвійне інтервальне реле з керуючим сигналом-2 перемикаючі контакти C- Реле затримки вимкнення з сигналом керування-2 перемикаючі контакти Симетричне миготливе реле (пуск. імпульс вимкн.)-2 перемикаючі контакти Di- Симетричне миготливе реле (пусковий імпульс увімк.)-2 перемикаючі контакти Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1)-2 перемикаючі контакти Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 перемикаючі контакти H- Інтервальне реле-2 перемикаючі контакти Ht- Інтервальне реле з паузою/підсумовуванням (Y1)-2 перемикаючі контакти Li- Асиметричне миготливе реле (пусковий імпульс)-2 перемикаючі контакти Lt- Asymmetrical fl ashing relay (starting pulse-off) w/ pause/summation (Y1)-2 перемикаючі контакти Lit- Asymmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 перемикаючі контакти N- Захисне реле-2 перемикаючі контакти O- реле безпеки із затримкою спрацьовування-2 перемикаючі контакти P- реле затримки з фіксованою довжиною імпульсу-2 перемикаючі контакти Pt- Pulse delayed relay w/ fixed pulse length and pause/summation-2 перемикаючі контакти Qt - реле зірка-трикутник (2 вих CO з розділ. загальним)-2 перемикаючі контакти Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (Y1)-2 перемикаючі контакти TI - Бістабільне реле з увімкненим сигналом керування-2 перемикаючі контакти Tt- Retriggerable bistable relay w/ control signal on-2 перемикаючі контакти W- Інтервальне реле з вимкненим керуючим сигналом-2 перемикаючі контакти L- Несиметричне миготливе реле (вимкнення)-2 перемикаючі контакти |
| Ширина | 22,5 мм |
| Маса нетто | 0,0904 кг |
| Навколишнє середовище | |
| Стійкість до коротких переривів споживання | 10 мс |
| Електрична міцність ізоляції | 2,5 кВ для 1 mA/1 хвилина на 50 Гц з між вих. реле і джерелом живл. з базовою ізоляцією з базова ізоляція |
| Стандарти | МЕК 61000-6-1 МЕК 61000-6-2 МЕК 61000-6-4 EN 61812-1 МЕК 61000-6-3 |
| Директиви | 2014/35 / ЄС - директива про низьку напругу 2014/53/EU- Директива відповідності радіочастот 2014/30 / ЄС - електромагнітна сумісність |
| Сертифікація виробу | CE CSA KC UL CCC EAC DNV-GL |
| Робоча температура навколишнього середови | -20…60 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Ступінь захисту | Корпус: IP40 відповідно до МЕК 60529 Передня панель: IP40 відповідно до МЕК 60529 Клеми: IP20 відповідно до МЕК 60529 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Вібростійкість | 20 м/с ² (f= 10…150 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 15 gn не працює для 11 мс відповідно до МЕК 60068-2-27 5 gn в дії для 11 мс відповідно до МЕК 60068-2-27 |
| Відносна вологість | 95 % в 25…55 °C |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду - випробувальний рівень: 6 кВ (контактний розряд)рівень 3 відповідно до МЕК 61000-4-2 Тест на стійкість до електростатичного розряду - випробувальний рівень: 8 кВ (вихлоп)рівень 3 відповідно до МЕК 61000-4-2 Тест на стійкість до швидких перехідних процесів - випробувальний рівень: 1 кВ (ємнісний з'єднувальний затискач)рівень 3 відповідно до МЕК 61000-4-4 Тест на стійкість до швидких перехідних процесів - випробувальний рівень: 2 кВ (прямий контакт)рівень 3 відповідно до МЕК 61000-4-4 Тест на стійкість до перенапруги - випробувальний рівень: 1 кВ (диференціальний режим)рівень 3 відповідно до МЕК 61000-4-5 Тест на стійкість до перенапруги - випробувальний рівень: 2 кВ (Загальний режим)рівень 3 відповідно до МЕК 61000-4-5 Тест на стійкість до випромінювання РЧ е/м поля - випробувальний рівень: 10 В (0,15...80 MГц)рівень 3 відповідно до МЕК 61000-4-6 Тест на стійкість до електромагнітного поля - випробувальний рівень: 10 В/м (80 МГц...1 ГГц)рівень 3 відповідно до МЕК 61000-4-3 Стійкість до короткочасних зникнень та провалів - випробувальний рівень: 30 % (500 мс) відповідно до МЕК 61000-4-11 Стійкість до короткочасних зникнень та провалів - випробувальний рівень: 100 % (20 м/с) відповідно до МЕК 61000-4-11 Випромінюванняклас B відповідно до EN 55022 Емісіїклас А відповідно до EN 55022 Тест на стійкість до електромагнітного поля - випробувальний рівень: 3 В/м (1,4 ГГц...2 ГГц)рівень 2 відповідно до МЕК 61000-4-3 Тест на стійкість до електромагнітного поля - випробувальний рівень: 1 В/м (2...2,7 ГГц)рівень 1 відповідно до МЕК 61000-4-3 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 2,4 см |
| Ширина 1 упаковки | 8,05 см |
| Довжина 1 упаковки | 9,45 см |
| Вага 1 упаковки | 103,635 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 40 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 4,616 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 640 |
| Висота 3 упаковки | 70,0 см |
| Ширина 3 упаковки | 60,0 см |
| Довжина 3 упаковки | 80,0 см |
| Вага 3 упаковки | 84,13 кг |
