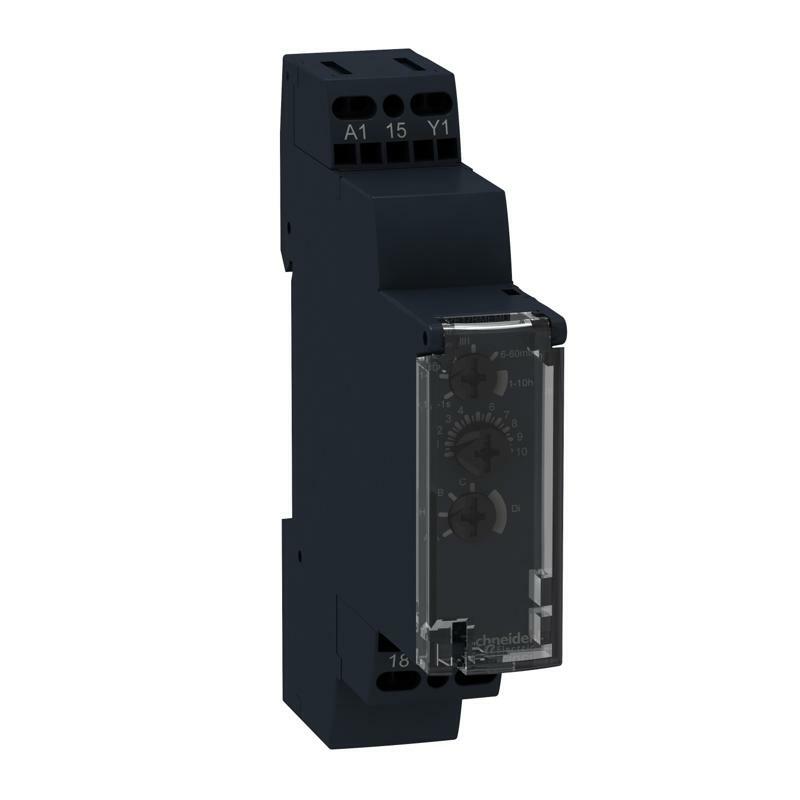

Реле ЧАСУ модульне, ~24-240в, =24В Re17Rmemu
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony Таймерні реле |
| Тип виробу або компоненту | Багатофункціональне реле |
| Тип дискретного виходу | Реле |
| Ширина | 17,5 мм |
| Назва пристрою | RE17R |
| Тип витримки часу | Затримка увімкнення живлення Інтервал Вимкнення з затримкою Симетричне миготіння |
| Діапазон затримки часу | 6...60 хв 1...10 хв 1...10 с 1...10 год 6...60 с 0.1...1 с |
| Номінальний вихідний струм | 8 А |
| Додаткова інформація | |
| Тип контакту та з'єднання | 1 перемикаючий контакт |
| Матеріал контакту | Без кадмію |
| Висота | 90 мм |
| Глибина | 72 мм |
| Тип керування | Селекторний перемикач Лицьова панель |
| [Us] номінальна напруга живлення | 24...240 В змінний струм 50/60 Гц 24 В ПОСТІЙНИЙ СТРУМ |
| Діапазон напруги | 0.85...1.1 Us |
| Частота мережі живлення | 50...60 Гц +/- 5 % |
| відпускання вхідної напруги | 10 В |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозатухаючий |
| Стабільність та повторюваність характерис | +/- 0.5 % відповідно до МЕК 61812-1 |
| Відхилення температури | +/- 0.05 %/°C |
| Відхилення напруги | +/- 0.2 %/В |
| Налаштування точності витримки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| тривалість імпульсу сигналу керування | 100 мс з паралельним навантаженням постійно 30 мс постійно |
| Опір ізоляції | 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1 |
| Інтегральний час | 120 мс після зняття напруги постійно |
| Коефіціент роботи під навантаженням | 100 % |
| Споживана потужність [ВА] | 0…32 В·А на 240 В змінний струм |
| Максимальна споживана потужність [Вт] | 0,6 В в 24 В постійний струм |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Максимальний струм перемикання | 8 А змінний/постійний струм |
| Максимальна напруга перемикання | 250 В змінний струм |
| Відключаюча здатність | 2000 В·А |
| робоча частота | 10 Гц |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження (8 А на 250 В змінний струм максимум) |
| Механічна зносостійкість | 10000000 циклів |
| Електрична міцність ізоляції | 2,5 кВ 1 mA/1 хвилина 50 Гц відповідно до МЕК 61812-1 |
| [Uimp] номінальна імпульсна витримувана напру | 5 кВ впродовж 1.2/50 мкс |
| затримка ввімкнення | 100 мс |
| Маркування | CE |
| Довжина між двома провідними частинами | 4 кВ/3 відповідно до МЕК 60664-1 |
| Показники надійності безпеки | MTTFd = 296,8 років B10d = 270000 |
| Монтажне положення | Будь-яке положення щодо нормальної вертикальної площини монтажу |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Місцева сигналізація | Світлодіодний індикатор для постійно: реле увімкнене, відлік часу не ведеться Світлодіодний індикатор 80 % ON and 20 % OFF для блимає: триває відлік часу Світлодіодний індикатор 5 % увімкнено та 95 % вимкнено для pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L) |
| Маса нетто | 0,07 кг |
| Тип витримки часу | A, At, B, C, D, Di, H, Ht |
| Функціональність | Багатофункціональний |
| Код сумісності | RE17 |
| Навколишнє середовище | |
| Стійкість до коротких переривів споживання | 20 мс |
| Стандарти | 2004/108/EC МЕК 61000-6-2 МЕК 61000-6-3 МЕК 61000-6-1 2006/95/EC МЕК 61812-1 МЕК 61000-6-4 |
| Сертифікація виробу | CSA cULus |
| Температура навколишнього повітря для збер | -30…60 °C |
| Робоча температура навколишнього середови | -20…60 °C |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (клемна колодка) IP40 відповідно до МЕК 60529 (корпус) IP50 відповідно до МЕК 60529 (передня панель) |
| Вібростійкість | 20 м/с ² (f= 10…150 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Відносна вологість | 93 % без конденсату відповідно до МЕК 60068-2-30 |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду: рівень перевірки: 6 кВ (в контакті) рівень 3 відповідно до МЕК 61000-4-2 Тест на стійкість до електростатичного розряду: рівень перевірки: 8 кВ (в повітрі) рівень 3 відповідно до МЕК 61000-4-2 Сприйнятливість до електромагнітних полів: рівень перевірки: 10 В/м (80 МГц - 1 ГГц) рівень 3 відповідно до МЕК 61000-4-3 Тест на стійкість до ел.перехідних процесів/імпульсів: рівень перевірки: 1 кВ (ємнісний з'єднувальний затискач) рівень 3 відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів: рівень перевірки: 2 кВ (прямий) рівень 3 відповідно до МЕК 61000-4-4 1.2/50 µs тест на стійкість до імпульсної перенапруги: рівень перевірки: 1 кВ (диференціальний режим) рівень 3 відповідно до МЕК 61000-4-5 1.2/50 µs тест на стійкість до імпульсної перенапруги: рівень перевірки: 2 кВ (Загальний режим) рівень 3 відповідно до МЕК 61000-4-5 Наведені радіочастотні збурення: рівень перевірки: 10 В (0,15...80 MГц) рівень 3 відповідно до МЕК 61000-4-6 Тест на стійкість до перепадів та переривань напруги: рівень перевірки: 0 % (1 цикл) відповідно до МЕК 61000-4-11 Тест на стійкість до перепадів та переривань напруги: рівень перевірки: 70 % (25/30 циклів) відповідно до МЕК 61000-4-11 Наведені та випромінювані перешкоди: клас B відповідно до EN 55022 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 2,800 см |
| Ширина 1 упаковки | 7,800 см |
| Довжина 1 упаковки | 9,600 см |
| Вага 1 упаковки | 78,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 40 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 3,740 кг |
