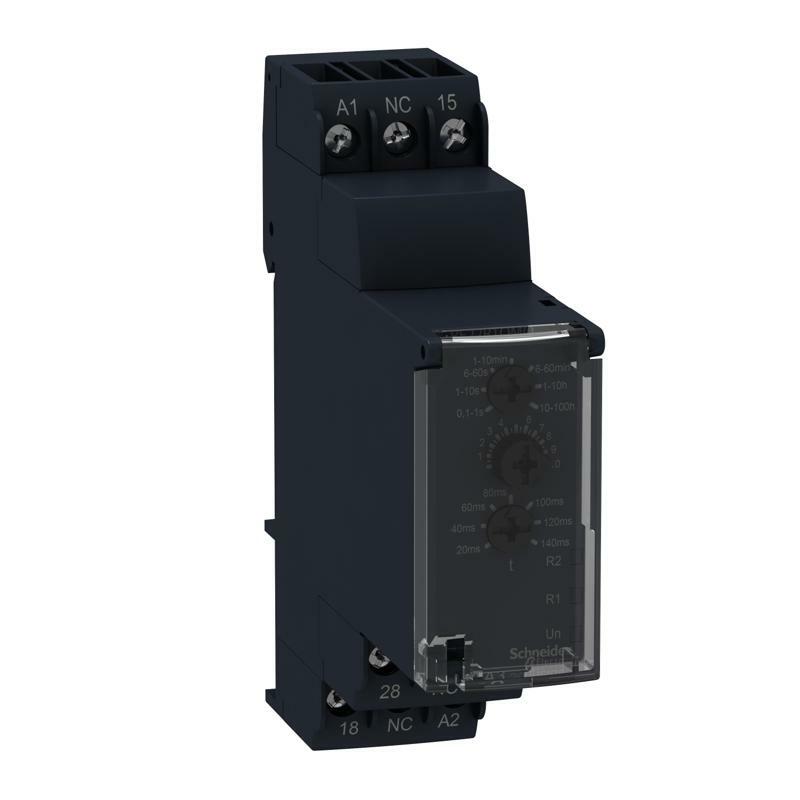

Реле ЧАСУ ПУСК двигуна зірка-трикутник Re22R1Qmq
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony Таймерні реле |
| Тип виробу або компоненту | Однофункціональне реле |
| Тип дискретного виходу | Реле |
| Назва пристрою | RE22 |
| Номінальний вихідний струм | 8 А |
| Додаткова інформація | |
| Тип контакту та з'єднання | 1 перемикаючий контакт синхронізований контакт |
| Тип витримки часу | Зірка-трикутник |
| Діапазон затримки часу | 1...10 год 10...100 год 6...60 с 1...10 хв 0.1...1 с 1...10 с 6...60 хв |
| Тип керування | Поворотна ручка Лицьова панель |
| [Us] номінальна напруга живлення | 380...440 В змінний струм 230...240 В змінний струм |
| Діапазон напруги | 0.85...1.1 Us |
| Частота мережі живлення | 50...60 Гц +/- 5 % |
| Клеми підключення | Гвинтові затискачі, 2 x 1.5 мм² з кабельним наконечником Гвинтові затискачі, 2 x 2.5 мм² без кабельного наконечника |
| Момент затягування | 0,6…1 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозатухаючий |
| Стабільність та повторюваність характерис | +/- 0.5 % відповідно до МЕК 61812-1 |
| Відхилення температури | +/- 0.05 %/°C |
| Відхилення напруги | +/- 0.2 %/В |
| Налаштування точності витримки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Тривалість імпульсу сигналу керування | 30 мс 100 мс під навантаженням |
| Опір ізоляції | 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1 |
| Час відновлення | 120 мс після зняття напруги |
| Стійкість до коротких переривів споживання | 10 мс |
| Споживана потужність [ВА] | 8 В·А на 230...240 В 17 В·А на 380...440 В |
| Відключаюча здатність | 2000 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В |
| Максимальний струм перемикання | 8 мА |
| Максимальна напруга перемикання | 250 В |
| Електрична зносостійкість | 100000 циклів для резистивний навантаження , 8 А на 250 В, AC |
| Механічна зносостійкість | 10000000 циклів |
| Номінальна імпульсна витримувана напруга | 5 кВ для 1,2…50 мкс відповідно до МЕК 60664-1 5 кВ відповідно до МЕК 61812-1 |
| Затримка ввімкнення живлення | 100 мс |
| Показники надійності безпеки | B10d = 260000 MTTFd = 273.9 років |
| Монтажне положення | Будь-яке положення щодо нормальної вертикальної площини монтажу |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Світлодіодний індикатор стану | Зелений СВІТЛОДІОД (миготіння) для триває відлік часу Зелений СВІТЛОДІОД (постійний) для Живлення увімкнено Жовтий СВІТЛОДІОД для реле увімкнено |
| Ширина | 22,5 мм |
| Маса нетто | 0,093 кг |
| Навколишнє середовище | |
| Електрична міцність ізоляції | 2,5 кВ для 1 mA/1 хвилина на 50 Гц відповідно до МЕК 61812-1 |
| Стандарти | МЕК 61000-6-4 МЕК 61812-1 МЕК 61000-6-1 МЕК 61000-6-3 МЕК 61000-6-2 |
| Директиви | 2004/108/EC - електромагнітна сумісність 2006/95/EC - директива низької напруги |
| Сертифікація виробу | cULus RCM CSA EAC GL CCC CE |
| Робоча температура навколишнього середови | -20…60 °C |
| Температура навколишнього повітря для збер | -30…60 °C |
| Ступінь захисту | Корпус: IP40 відповідно до МЕК 60529 Клемна колодка: IP20 відповідно до МЕК 60529 Передня панель: IP40 відповідно до МЕК 60529 |
| Вібростійкість | 20 м/с ² (f= 10…150 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Відносна вологість | 93 %, без конденсату відповідно до МЕК 60068-2-30 |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду - випробувальний рівень: 6 кВ (контактний розряд)рівень 3 відповідно до МЕК 61000-4-2 Тест на стійкість до електростатичного розряду - випробувальний рівень: 8 кВ (вихлоп)рівень 3 відповідно до МЕК 61000-4-2 Тест на стійкість до швидких перехідних процесів - випробувальний рівень: 1 кВ (ємнісний з'єднувальний затискач)рівень 3 відповідно до МЕК 61000-4-4 Тест на стійкість до швидких перехідних процесів - випробувальний рівень: 2 кВ (прямий контакт)рівень 3 відповідно до МЕК 61000-4-4 Тест на стійкість до перенапруги - випробувальний рівень: 1 кВ (диференціальний режим)рівень 3 відповідно до МЕК 61000-4-5 Тест на стійкість до перенапруги - випробувальний рівень: 2 кВ (Загальний режим)рівень 3 відповідно до МЕК 61000-4-5 Тест на стійкість до випромінювання РЧ е/м поля - випробувальний рівень: 10 В (0,15...80 MГц)рівень 3 відповідно до МЕК 61000-4-6 Тест на стійкість до електромагнітного поля - випробувальний рівень: 10 В/м (80 МГц...1 ГГц)рівень 3 відповідно до МЕК 61000-4-3 Стійкість до короткочасних зникнень та провалів - випробувальний рівень: 30 % (500 мс) відповідно до МЕК 61000-4-11 Стійкість до короткочасних зникнень та провалів - випробувальний рівень: 100 % (20 м/с) відповідно до МЕК 61000-4-11 Наведені та випромінювані перешкодиклас B відповідно до EN 55022 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 9,0 см |
| Ширина 1 упаковки | 2,25 см |
| Довжина 1 упаковки | 7,95 см |
| Вага 1 упаковки | 104,37 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 40 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 5,1 кг |
| Тип 3 упаковки | P06 |
| Кількість одиниць у 3 упаковці | 640 |
| Висота 3 упаковки | 70,0 см |
| Ширина 3 упаковки | 60,0 см |
| Довжина 3 упаковки | 80,0 см |
| Вага 3 упаковки | 92,597 кг |
