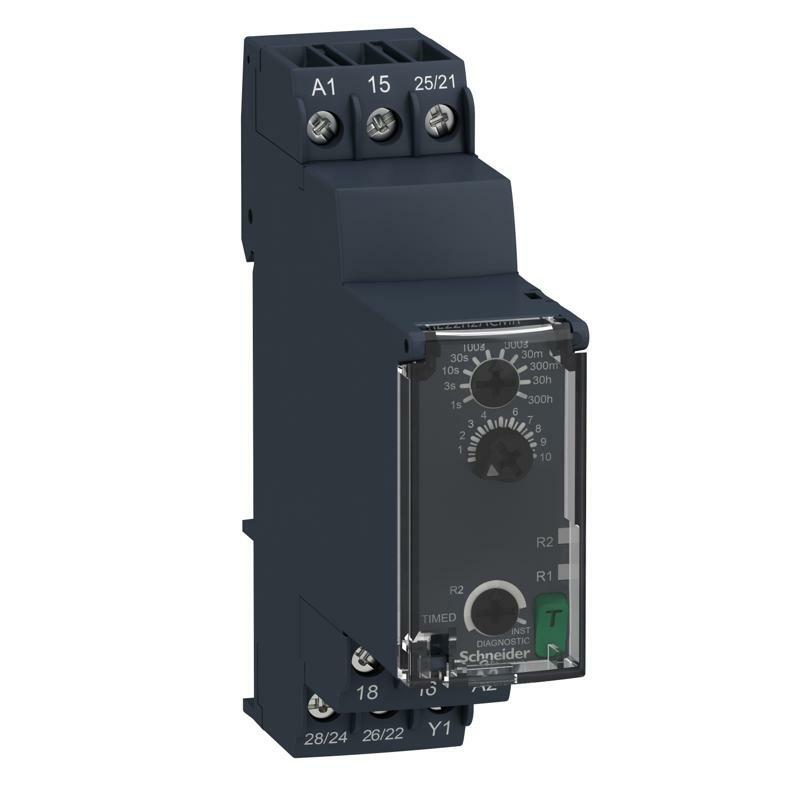

Реле ЧАСУ затримка вмикання Re22R2Acmr
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony Таймерні реле |
| Тип виробу або компоненту | Однофункціональне реле |
| Тип дискретного виходу | Реле |
| Назва пристрою | RE22 |
| Номінальний вихідний струм | 8 А |
| Додаткова інформація | |
| Тип контакту та з'єднання | 1 перемикаючий контакт синхронізований контакт, без кадмію 1 перемикаючий контакт часовий або миттєвий контакт, без кадмію |
| Тип витримки часу | On-delay та off-delay |
| Діапазон затримки часу | 3...30 год 30...300 год 0.05...1 с 30...300 с 0.3...3 с 10...100 с 1...10 с 3...30 хв 30...300 хв 3...30 с |
| Тип керування | Поворотна ручка Кнопка діагностики |
| [Us] номінальна напруга живлення | 24...240 В Змінний/постійний струм 50/60 Гц |
| Відпускання вхідної напруги | <= 2.4 В |
| Діапазон напруги | 0.85...1.1 Us |
| Частота мережі живлення | 50...60 Гц +/- 5 % |
| Клеми підключення | Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм² (AWG 20...AWG 12) Твердий без кабельного наконечника Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) Твердий без кабельного наконечника Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм² (AWG 24...AWG 14) гнучкий з кабельним наконечником Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) гнучкий з кабельним наконечником |
| Момент затягування | 0,6…1 Н.м відповідно до МЕК 60947-1 |
| Матеріал корпусу | Самозатухаючий |
| Стабільність та повторюваність характерис | +/- 0.5 % відповідно до МЕК 61812-1 |
| Відхилення температури | +/- 0.05 %/°C |
| Відхилення напруги | +/- 0.2 %/В |
| Налаштування точності витримки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Тривалість імпульсу сигналу керування | 100 мс з паралельним навантаженням 30 мс |
| Опір ізоляції | 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1 |
| Час відновлення | 120 мс після зняття напруги |
| Стійкість до коротких переривів споживання | 10 мс |
| Споживана потужність [ВА] | 3 В·А на 240 В змінний струм |
| Споживання енергії [Вт] | 1,5 В на 240 В ПОСТІЙНИЙ СТРУМ |
| Комутаційна здатність [ВА] | 2000 В·А |
| Мінімальний струм перемикання | 10 мА на 5 В постійний струм |
| Максимальний струм перемикання | 8 А |
| Максимальна напруга перемикання | 250 В змінний струм |
| Електрична зносостійкість | 100000 циклів, 8 А на 250 В, AC-1 100000 циклів, 2 А на 24 В, DC-1 |
| Механічна зносостійкість | 10000000 циклів |
| Номінальна імпульсна витримувана напруга | 5 кВ для 1,2…50 мкс відповідно до МЕК 60664-1 |
| Затримка ввімкнення живлення | 100 мс |
| Довжина між двома провідними частинами | 4 кВ/3 відповідно до МЕК 60664-1 |
| Категорія перенапруги | ІІІ відповідно до МЕК 60664-1 |
| Показники надійності безпеки | MTTFd = 251,1 років B10d = 230000 |
| Монтажне положення | Будь-яке положення |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Світлодіодний індикатор стану | Зелений Світлодіодне підсвічування (постійний) для індикація покажчика набору номера Жовтий СВІТЛОДІОД (постійний) для вихідне реле увімкнено Жовтий СВІТЛОДІОД (швидке миготіння) для відлік часу та вихідне реле вимкнено Жовтий СВІТЛОДІОД (повільне миготіння) для відлік часу і вихідне реле увімкнено |
| Ширина | 22,5 мм |
| Маса нетто | 0,105 кг |
| Навколишнє середовище | |
| Електрична міцність ізоляції | 2,5 кВ для 1 mA/1 хвилина на 50 Гц між виходом реле та джерелом живлення з базова ізоляція відповідно до МЕК 61812-1 |
| Стандарти | UL 508 МЕК 61812-1 |
| Директиви | 2004/108/EC - електромагнітна сумісність 2006/95/EC - директива низької напруги |
| Сертифікація виробу | RCM CCC CSA UL EAC CE GL |
| Робоча температура навколишнього середови | -20…60 °C |
| Температура навколишнього повітря для збер | -40…70 °C |
| Ступінь захисту | Корпус: IP40 відповідно до МЕК 60529 Передня панель: IP50 відповідно до МЕК 60529 Клеми: IP20 відповідно до МЕК 60529 |
| Ступінь забруднення | 3 відповідно до МЕК 60664-1 |
| Вібростійкість | 20 м/с ² (f= 10…150 Гц) відповідно до МЕК 60068-2-6 |
| Ударостійкість | 15 gn не працює для 11 мс відповідно до МЕК 60068-2-27 5 gn в дії для 11 мс відповідно до МЕК 60068-2-27 |
| Відносна вологість | 95 % в 25…55 °C |
| Електромагнітна сумісність | Тест на стійкість до швидких перехідних процесів - випробувальний рівень: 1 кВ (ємнісний з'єднувальний затискач)рівень 3 відповідно до МЕК 61000-4-4 Тест на стійкість до перенапруги - випробувальний рівень: 1 кВ (диференціальний режим)рівень 3 відповідно до МЕК 61000-4-5 Тест на стійкість до перенапруги - випробувальний рівень: 2 кВ (Загальний режим)рівень 3 відповідно до МЕК 61000-4-5 Електростатичний розряд - випробувальний рівень: 6 кВ (контактний розряд)рівень 3 відповідно до МЕК 61000-4-2 Електростатичний розряд - випробувальний рівень: 8 кВ (вихлоп)рівень 3 відповідно до МЕК 61000-4-2 Тест на стійкість до випромінювання РЧ е/м поля - випробувальний рівень: 10 В/м (80 МГц...1 ГГц)рівень 3 відповідно до МЕК 61000-4-3 Наведені радіочастотні збурення - випробувальний рівень: 10 В (0,15...80 MГц)рівень 3 відповідно до МЕК 61000-4-6 Швидкі перехідні імпульси - випробувальний рівень: 2 кВ (прямий контакт)рівень 3 відповідно до МЕК 61000-4-4 Стійкість до короткочасних зникнень та провалів - випробувальний рівень: 30 % (500 мс) відповідно до МЕК 61000-4-11 Стійкість до короткочасних зникнень та провалів - випробувальний рівень: 100 % (20 м/с) відповідно до МЕК 61000-4-11 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,2 см |
| Ширина 1 упаковки | 9,5 см |
| Довжина 1 упаковки | 2,6 см |
| Вага 1 упаковки | 108,0 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 40 |
| Висота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Довжина 2 упаковки | 40,0 см |
| Вага 2 упаковки | 4,775 кг |
| Тип 3 упаковки | PAL |
| Кількість одиниць у 3 упаковці | 640 |
| Висота 3 упаковки | 50,0 см |
| Ширина 3 упаковки | 60,0 см |
| Довжина 3 упаковки | 80,0 см |
| Вага 3 упаковки | 86,18 кг |
