| Головна |
|---|

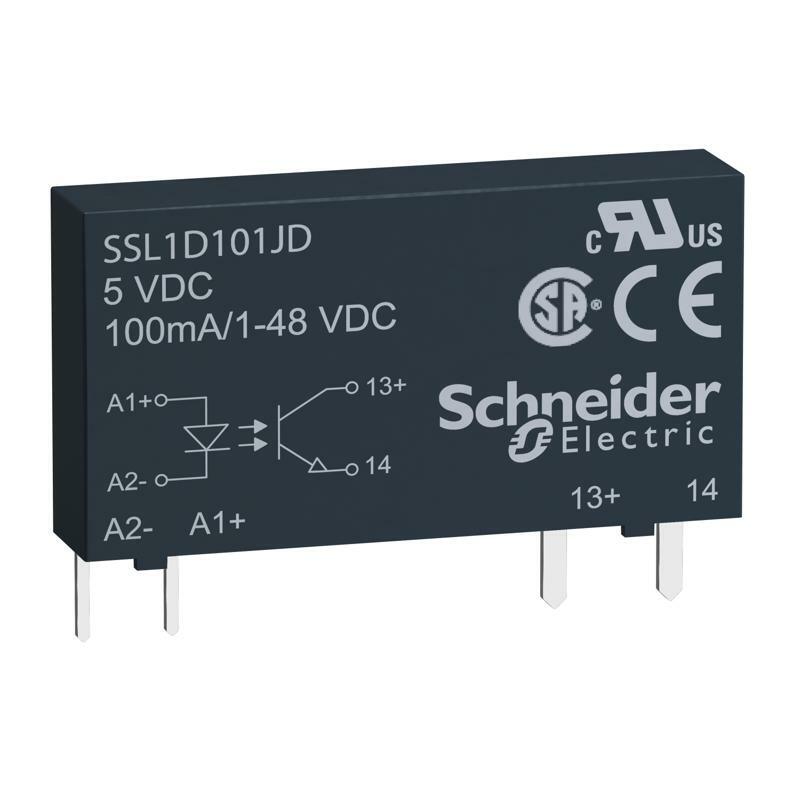

| Серія продукту | Harmony Твердотільні реле |
|---|
| Тип виробу або компоненту | Твердотільне реле до 10 А |
|---|
| Назва пристрою | SSL |
|---|
| Кількість фаз мережі | 1 фаза |
|---|
| Режим комутації виводу | Перемикання постійного струму |
|---|
| Додаткова інформація |
|---|
| Монтажна опора | Контактне гніздо |
|---|
| [In] номінальний струм | 0,1 А |
|---|
| Вихідна напруга | 1...48 В постійний струм |
|---|
| [Uc] напруга схеми керування | 3...12 В Постійний струм |
|---|
| Ємнісна асиметрія | 1,5 пФ вхід /вихід |
|---|
| Мінімальна напруга перемикання | 3 В Постійний струм увімкнення |
|---|
| Максимальна напруга перемикання | 1 В Постійний струм вимкнення |
|---|
| Обмеження вхідного струму | 4 мА |
|---|
| Вхідний повний опір | 1250 Ом |
|---|
| Тип напівпровідникового виходу | Транзисторний вихід
Перемикання постійного струму |
|---|
| Струм навантаження | 0,001…0,1 А |
|---|
| тангенс кута перенапруги | 60 В постійного струму |
|---|
| Максимальна робоча частота | 500 Гц |
|---|
| Короткочасний струм | 0,3 А для 10 мс |
|---|
| Максимальне просідання напруги | <1 В у відкритому положенні |
|---|
| Максимальний струм витоку | 0,001 мА у закритому стані |
|---|
| Час реакції | 0.02 мс (увімкнення)
0.13 мс (вимкнення) |
|---|
| Категорія перенапруги | ІІІ |
|---|
| Ширина | 5 мм |
|---|
| Висота | 28 мм |
|---|
| Глибина | 15 мм |
|---|
| Маса нетто | 0,0041 кг |
|---|
| Навколишнє середовище |
|---|
| Вогнестійкість | V0 відповідно до UL 94 |
|---|
| Електрична міцність ізоляції | 3750 В для Вхід/вихід |
|---|
| Ступінь забруднення | 2 |
|---|
| Сертифікація виробу | UL
CSA |
|---|
| Маркування | CE |
|---|
| Робоча температура навколишнього середови | -20…80 °C |
|---|
| Температура навколишнього повітря для збер | -20…85 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 0,7 см |
|---|
| Ширина 1 упаковки | 2,5 см |
|---|
| Довжина 1 упаковки | 37 см |
|---|
| Вага 1 упаковки | 5 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 12 |
|---|
| Висота 2 упаковки | 0,7 см |
|---|
| Ширина 2 упаковки | 2,5 см |
|---|
| Довжина 2 упаковки | 37 см |
|---|
| Вага 2 упаковки | 60 г |
|---|
| Тип 3 упаковки | S01 |
|---|
| Кількість одиниць у 3 упаковці | 1080 |
|---|
| Висота 3 упаковки | 15 см |
|---|
| Ширина 3 упаковки | 15 см |
|---|
| Довжина 3 упаковки | 40 см |
|---|
| Вага 3 упаковки | 5,684 кг |
|---|
