| Серія продукту | Harmony Твердотільні реле |
|---|

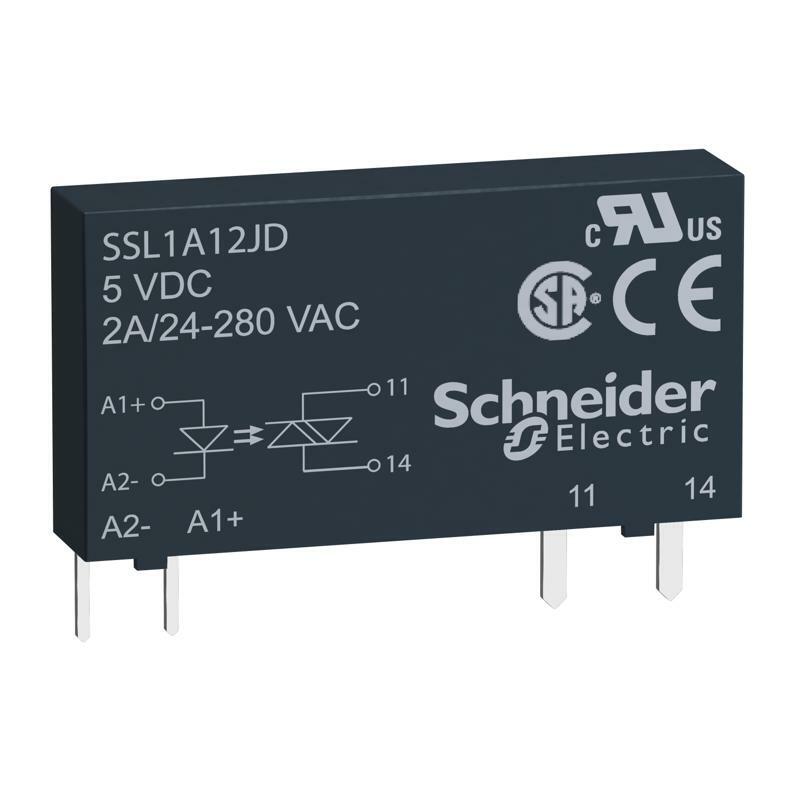

| Тип виробу або компоненту | Твердотільне реле до 10 А |
|---|
| Назва пристрою | SSL |
|---|
| Кількість фаз мережі | 1 фаза |
|---|
| Режим комутації виводу | Випадкове перемикання напруги |
|---|
| Додаткова інформація |
|---|
| Монтажна опора | Контактне гніздо |
|---|
| [In] номінальний струм | 2 А |
|---|
| Вихідна напруга | 24...280 В змінний струм |
|---|
| [Uc] напруга схеми керування | 15...30 В Постійний струм |
|---|
| Ємнісна асиметрія | 1,5 пФ вхід /вихід |
|---|
| Мінімальна напруга перемикання | 15 В Постійний струм увімкнення |
|---|
| Максимальна напруга перемикання | 10 В Постійний струм вимкнення |
|---|
| Обмеження вхідного струму | 6 мА |
|---|
| Вхідний повний опір | 3500 Ом |
|---|
| Тип напівпровідникового виходу | SCR вихід
Випадкове перемикання напруги |
|---|
| Струм навантаження | 0,07…2 А |
|---|
| тангенс кута перенапруги | 600 В змінного струму |
|---|
| Короткочасний струм | 120 А для 16.6 мс
115 А для 20 мс |
|---|
| Максимальне просідання напруги | <1,1 В у відкритому положенні |
|---|
| Максимальний надструм I²t для спрацювання з | 66 A².с для 10 мс на 50 Гц напівперіод
60 A².с для 8.3 мс на 60 Гц напівперіод |
|---|
| Максимальний струм витоку | 4 мА у закритому стані |
|---|
| Диференціал напруги до часу dv/dt | 500 В/мкс у закритому стані при максимальній напрузі |
|---|
| Час реакції | 0.5 цикл (вимкнення)
0.1 мс (увімкнення) |
|---|
| Категорія перенапруги | ІІІ |
|---|
| Ширина | 5 мм |
|---|
| Висота | 28 мм |
|---|
| Глибина | 15 мм |
|---|
| Маса нетто | 0,0041 кг |
|---|
| Навколишнє середовище |
|---|
| Вогнестійкість | V0 відповідно до UL 94 |
|---|
| Електрична міцність ізоляції | 2500 В для Вхід/вихід |
|---|
| Ступінь забруднення | 2 |
|---|
| Сертифікація виробу | UL
CSA |
|---|
| Маркування | CE |
|---|
| Робоча температура навколишнього середови | -20…80 °C |
|---|
| Температура навколишнього повітря для збер | -20…85 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 0,7 см |
|---|
| Ширина 1 упаковки | 2,5 см |
|---|
| Довжина 1 упаковки | 37 см |
|---|
| Вага 1 упаковки | 4 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 12 |
|---|
| Висота 2 упаковки | 0,7 см |
|---|
| Ширина 2 упаковки | 2,5 см |
|---|
| Довжина 2 упаковки | 37 см |
|---|
| Вага 2 упаковки | 60 г |
|---|
| Тип 3 упаковки | S01 |
|---|
| Кількість одиниць у 3 упаковці | 1080 |
|---|
| Висота 3 упаковки | 15 см |
|---|
| Ширина 3 упаковки | 15 см |
|---|
| Довжина 3 упаковки | 40 см |
|---|
| Вага 3 упаковки | 5,684 кг |
|---|
