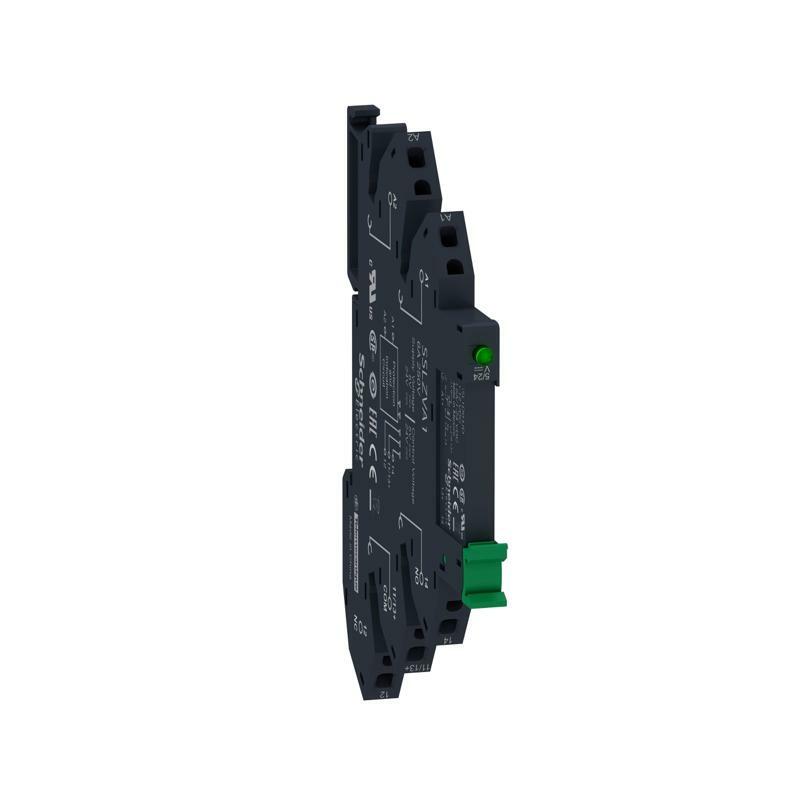

| Серія продукту | Harmony Твердотільні реле |
|---|
| Тип виробу або компоненту | Твердотільне реле до 10 А |
|---|
| Назва пристрою | SSL |
|---|
| Кількість фаз мережі | 1 фаза |
|---|
| Режим комутації виводу | Перемикання нульової напруги |
|---|
| Додаткова інформація |
|---|
| Монтажна опора | Пружинне гніздо |
|---|
| [In] номінальний струм | 2 А |
|---|
| [Uc] напруга схеми керування | 16...30 В Постійний струм |
|---|
| СИЛА ЗАТИСКАННЯ | 10...40 Н.м |
|---|
| Клеми підключення | Гнучкий кабель з кабельним наконечником,затискна здатність: 0.2...1.5 мм² (AWG 24...AWG 16)
Суцільний кабель з кабельним наконечником,затискна здатність: 0.2...1.5 мм² (AWG 24...AWG 16) |
|---|
| Ємнісна асиметрія | 1,5 пФ вхід /вихід |
|---|
| Мінімальна напруга перемикання | 16 В Постійний струм увімкнення |
|---|
| Максимальна напруга перемикання | 5 В Постійний струм вимкнення |
|---|
| Вхідний повний опір | 3.43 кОм |
|---|
| Тип напівпровідникового виходу | Перемикання нульової напруги
SCR вихід |
|---|
| Струм навантаження | 0,07…2 А |
|---|
| тангенс кута перенапруги | 600 В змінного струму |
|---|
| Короткочасний струм | 120 А для 16.6 мс
115 А для 20 мс |
|---|
| Максимальне просідання напруги | <1,1 В у відкритому положенні |
|---|
| Максимальний надструм I²t для спрацювання з | 285 A².с для 10 мс на 50 Гц напівперіод
260 A².с для 8.3 мс на 60 Гц напівперіод |
|---|
| Максимальний струм витоку | 4 мА у закритому стані |
|---|
| Диференціал напруги до часу dv/dt | 500 В/мкс у закритому стані при максимальній напрузі |
|---|
| Час реакції | 0.5 цикл (увімкнення)
0.5 цикл (вимкнення) |
|---|
| Категорія перенапруги | ІІІ |
|---|
| Ширина | 6,2 мм |
|---|
| Висота | 104,6 мм |
|---|
| Глибина | 79,5 мм |
|---|
| Маса нетто | 0,0285 кг |
|---|
| Навколишнє середовище |
|---|
| Вогнестійкість | V0 відповідно до UL 94 |
|---|
| Електрична міцність ізоляції | 2500 В для Вхід/вихід |
|---|
| Ступінь забруднення | 2 |
|---|
| Стандарти | МЕК 60950-1
МЕК 61000
МЕК 62314
МЕК 61984
EN 61984 |
|---|
| Сертифікація виробу | UL
CSA
CE
UL 508
CSA22.2 No. 14-10
GOST |
|---|
| Маркування | CURus
CSA
CE
EAC |
|---|
| Ступінь захисту | IP20 |
|---|
| Робоча температура навколишнього середови | -20…70 °C |
|---|
| Температура навколишнього повітря для збер | -20…85 °C |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 10,04 см |
|---|
| Ширина 1 упаковки | 0,625 см |
|---|
| Довжина 1 упаковки | 7,9 см |
|---|
| Вага 1 упаковки | 33,0 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 30 |
|---|
| Висота 2 упаковки | 9,8 см |
|---|
| Ширина 2 упаковки | 25,0 см |
|---|
| Довжина 2 упаковки | 29,6 см |
|---|
| Вага 2 упаковки | 1,061 кг |
|---|
| Тип 3 упаковки | S03 |
|---|
| Кількість одиниць у 3 упаковці | 60 |
|---|
| Висота 3 упаковки | 30,0 см |
|---|
| Ширина 3 упаковки | 30,0 см |
|---|
| Довжина 3 упаковки | 40,0 см |
|---|
| Вага 3 упаковки | 2,762 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 Months |
|---|
