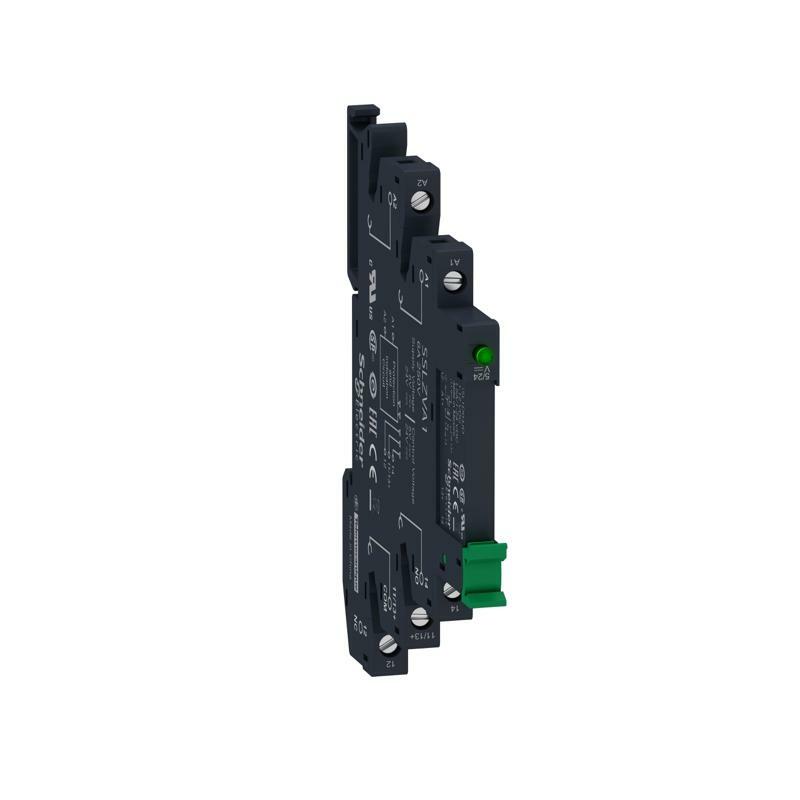

Реле напівпровідн =30в/~280в, 2A
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony Твердотільні реле |
| Тип виробу або компоненту | Твердотільне реле до 10 А |
| Назва пристрою | SSL |
| Кількість фаз мережі | 1 фаза |
| Режим комутації виводу | Перемикання нульової напруги |
| Додаткова інформація | |
| Монтажна опора | Гвинтове гніздо |
| [In] номінальний струм | 2 А |
| [Uc] напруга схеми керування | 16...30 В Постійний струм |
| СИЛА ЗАТИСКАННЯ | <0,5 Н.м 4.4 дюйм*фунт |
| Клеми підключення | Гнучкий кабель з кабельним наконечником,затискна здатність: 0.2...2.5 мм² (AWG 24...AWG 14) Суцільний кабель з кабельним наконечником,затискна здатність: 0.2...2.5 мм² (AWG 24...AWG 14) |
| Ємнісна асиметрія | 1,5 пФ вхід /вихід |
| Мінімальна напруга перемикання | 16 В Постійний струм увімкнення |
| Максимальна напруга перемикання | 5 В Постійний струм вимкнення |
| Вхідний повний опір | 3.43 кОм |
| Тип напівпровідникового виходу | Перемикання нульової напруги SCR вихід |
| Струм навантаження | 0,07…2 А |
| тангенс кута перенапруги | 600 В змінного струму |
| Короткочасний струм | 120 А для 16.6 мс 115 А для 20 мс |
| Максимальне просідання напруги | <1,1 В у відкритому положенні |
| Максимальний надструм I²t для спрацювання з | 285 A².с для 10 мс на 50 Гц напівперіод 260 A².с для 8.3 мс на 60 Гц напівперіод |
| Максимальний струм витоку | 4 мА у закритому стані |
| Диференціал напруги до часу dv/dt | 500 В/мкс у закритому стані при максимальній напрузі |
| Час реакції | 0.5 цикл (увімкнення) 0.5 цикл (вимкнення) |
| Категорія перенапруги | ІІІ |
| Ширина | 6,2 мм |
| Висота | 96,5 мм |
| Глибина | 79,5 мм |
| Маса нетто | 0,0285 кг |
| Навколишнє середовище | |
| Вогнестійкість | V0 відповідно до UL 94 |
| Електрична міцність ізоляції | 2500 В для Вхід/вихід |
| Ступінь забруднення | 2 |
| Стандарти | МЕК 60950-1 МЕК 61000 МЕК 62314 МЕК 61984 EN 61984 |
| Сертифікація виробу | UL CSA CE UL 508 CSA22.2 No. 14-10 GOST |
| Маркування | CURus CSA CE EAC |
| Ступінь захисту | IP20 |
| Робоча температура навколишнього середови | -20…70 °C |
| Температура навколишнього повітря для збер | -20…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 0,5 см |
| Ширина 1 упаковки | 8,0 см |
| Довжина 1 упаковки | 9,7 см |
| Вага 1 упаковки | 27,0 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 30 |
| Висота 2 упаковки | 9,0 см |
| Ширина 2 упаковки | 10,0 см |
| Довжина 2 упаковки | 20,0 см |
| Вага 2 упаковки | 887,0 г |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 60 |
| Висота 3 упаковки | 30,0 см |
| Ширина 3 упаковки | 30,0 см |
| Довжина 3 упаковки | 40,0 см |
| Вага 3 упаковки | 1,796 кг |
| Гарантия | |
| Гарантія | 18 Months |
