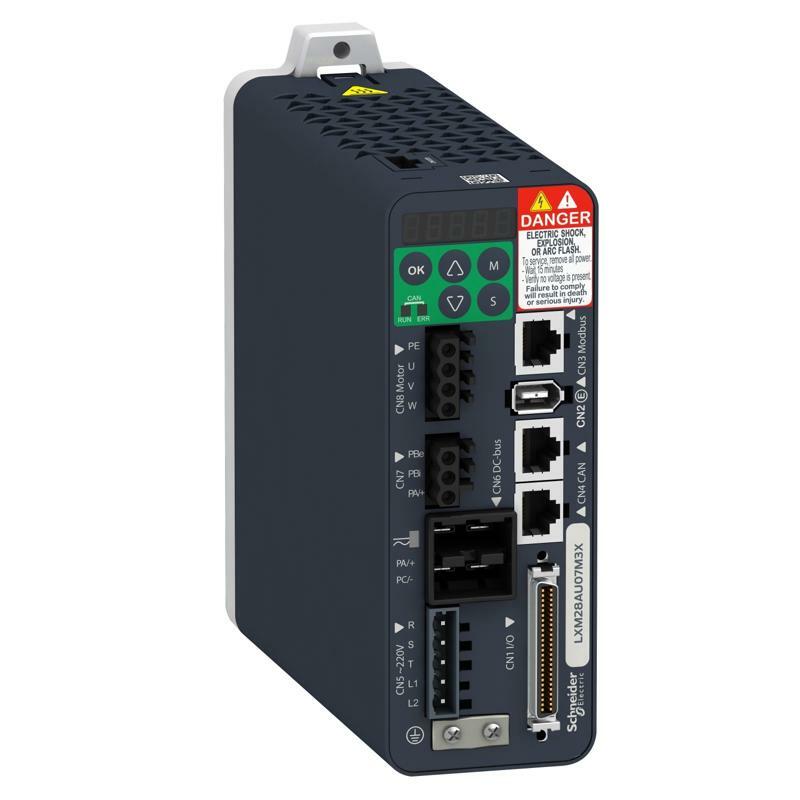

Сервоперетвор.lxm28 1Ф 220В 50вт
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Лексіум 28 |
| Тип виробу або компоненту | Сервопривод |
| Назва пристрою | LXM28A |
| Фізичне виконання привода | Компактний корпус |
| Лінійний струм | 0,8 А, THDI від 262,8 % на 220 В, однофазний 0,8 А, THDI від 227 % на 220 В, трифазний |
| Додаткова інформація | |
| Кількість фаз мережі | Однофазний Трифазний |
| [Us] номінальна напруга живлення | 200..240 В (- 10...15 %) для трифазний 200..240 В (- 20...15 %) для однофазний |
| Межі напруги живлення | 200…255 В трифазний 170…255 В однофазний |
| Частота мережі живлення | 50/60 Гц - 5...5 % |
| Частота мережі | 47,5...63 Гц |
| Електромагнітний фільтр | Без фільтра ЕМС |
| Максимальний струм у сталому режимі | 0,64 А на 16 кГц |
| Піковий вихідний струм 3с | 2 А на 220 В |
| Довготривала потужність | 50 В на 220 В |
| Номінальна потужність | 0,05 кВт на 220 В 16 кГц |
| Частота перемикання | 16 кГц |
| Категорія перенапруги | ІІІ |
| Максимальний струм витоку | 1,3 мА |
| Вихідна напруга | <= номінальної напруги живлення |
| Електрична ізоляція | Гальванічна розв'язка |
| Тип кабелю | Екранований кабель двигуна (температура: 0…55 °C) мідь |
| Електричне з'єднання | Пружинна клема, момент затяжки: 0.82...1 мм², AWG 18 (L1-L2) Пружинна клема, момент затяжки: 0.82...1 мм², AWG 18 (R, S, T) Пружинна клема, момент затяжки: 0.82...1 мм², AWG 18 (U, V, W, PE) Пружинна клема, момент затяжки: 0.82...1 мм², AWG 18 (PA/+, PBe) |
| Кількість дискретних входів | 8 програмований (CN1) 1 імпульсний вхід (PTI) (CN1) 2 швидке захоплення (CN1) 1 функція безпеки STO (CN9) |
| Напруга дискретного входу | 24 В постійна напруга для логічний |
| Логіка дискретних входів | Позитивний чи негативний (CN1) |
| Кількість дискретних виходів | 5 логічний вихід (CN1) на 12...24 В постійний струм 1 вихідний імпульсний сигнал (PTO) (CN1) |
| Напруга дискретного виходу | 12...24 В ПОСТІЙНИЙ СТРУМ |
| Логіка дискретного виходу | Позитивний або негативний (CN1) |
| Кількість аналогових входів | 2 |
| Абсолютна похибка виміру | 0.1 % |
| Тип аналогового входу | V_REF аналоговий вхід сигналу напруги - 10...10 В, повний опір: 10 кОм, роздільна здатність 14 біт T_REF аналоговий вхід сигналу напруги |
| Тип сигналу керування | Зворотний зв'язок з енкодером серводвигуна CN2 |
| Тип захисту | Проти зворотної полярності: вхідний сигнал Від коротких замикань: вихідний сигнал Перевантаження по струму: двигун Перенапруга: двигун Недонапруження: двигун Перегрів: двигун Перевантаження: двигун Перевищення швидкості: двигун |
| Функція безпеки | STO (безпечне вимкнення крутного моменту), вбудованих |
| Рівень безпеки | SIL 2 відповідно до МЕК 61800-5-2: 2007 SIL 2 відповідно до МЕК 61508-1: 2010 PL d/категорія 3 відповідно до ISO 13849-1: 2008 SIL 2 відповідно до ISO 13849-1: 2009/AC SIL 2 відповідно до МЕК 60204-1: 2006 SIL 2 відповідно до МЕК 60204-1: 2009/A1 SIL 2 відповідно до МЕК 60204-1: 2010/AC SIL 2 відповідно до МЕК 62061: 2012 |
| Інтерфейс зв'язку | CANopen, вбудованих CANmotion, вбудованих |
| Тип конектора | RJ45 (CN4) для CANopen, CANmotion |
| Метод доступу | Ведений |
| Швидкість передачі | 250 кбіт/с для шини довжиною 100…250 м для CANopen, CANmotion 500 кбіт/с для шини довжиною 4…100 м для CANopen, CANmotion 1 Мбіт/с для шини довжиною 4 м для CANopen, CANmotion |
| Кількість адрес | 1…127 для CANopen, CANmotion |
| Апаратний інтерфейс | RS485 для Modbus Serial підрядна лінія |
| Світлодіодний індикатор стану | 1 світлодіод (Червоний) заряд 1 світлодіод (Зелений) RUN 1 світлодіод (Червоний) помилка |
| Зовнішня сигнальна лампа (опція) | Стан сервоприводу та коди несправностей п'ять 7-сегментних дисплеїв |
| Маркування | CE CSA CULus |
| Тип охолодження | Природне охолодження |
| Робоче положення | Вертикальне |
| Сумісність продуктів | Серводвигун BCH2 (40 мм, 1 обмотки двигуна) на 50 В |
| Ширина | 55 мм |
| Висота | 150 мм |
| Глибина | 146 мм |
| Маса нетто | 1 кг |
| Піковий вихідний струм 3с 2 | 2 А на 220 В |
| Піковий вихідний струм 3с 3 | 2 А на 220 В |
| Навколишнє середовище | |
| Електромагнітна сумісність | Емісії - випробувальний рівень: рівень 3категорія C3 відповідно до МЕК 61800-3 |
| Стандарти | МЕК 61800-5-1 |
| Сертифікація виробу | CSA CE cULus |
| Ступінь захисту | IP20 |
| Вібростійкість | 3M4, амплітуда= 3 мм (f = 9…200 Гц) відповідно до МЕК 60721-3-3 |
| Ударостійкість | 10 gn, тип I відповідно до МЕК 60721-3-3 |
| Відносна вологість | 5…95 % без конденсату |
| Робоча температура навколишнього середови | 0…55 °C |
| Температура навколишнього повітря для збер | -25…65 °C |
| Висота над рівнем моря | <= 1000 m без зниження номінальних характеристик > 1000...2000 m 1 % на 100 м |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,5 см |
| Ширина 1 упаковки | 23 см |
| Довжина 1 упаковки | 23,7 см |
| Вага 1 упаковки | 1,26 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 5 |
| Висота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Довжина 2 упаковки | 40 см |
| Вага 2 упаковки | 7,043 кг |
| Тип 3 упаковки | PAL |
| Кількість одиниць у 3 упаковці | 40 |
| Висота 3 упаковки | 60 см |
| Ширина 3 упаковки | 60 см |
| Довжина 3 упаковки | 80 см |
| Вага 3 упаковки | 55,12 кг |
