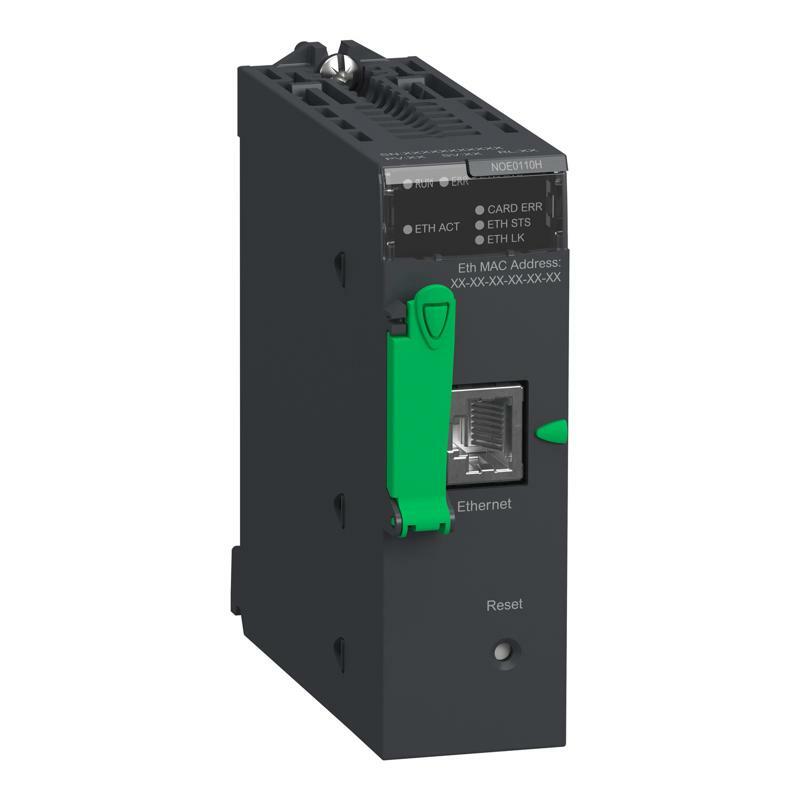

H M340 Factorycast модуль
| Головна | |
|---|---|
| Серія продукту | Платформа автоматизації Modicon M340 |
| Тип виробу або компоненту | Мережевий модуль Ethernet TCP/IP |
| Конкретне застосування виробу | Для важких умов експлуатації |
| Концепція | Transparent Ready |
| Тип вбудованого інтерфейсу | Ethernet TCP/IP RJ45 10/100 Мбіт/с 1 twisted pair transparent ready class C30 |
| Захисна обробка | Конформне покриття |
| Додаткова інформація | |
| Служба обміну даними | Управління пропускною спроможністю FDR сервер Rack Viewer Адміністратор мережі SNMP Global Data Сканування вводу/виводу Modbus TCP передача повідомлень Веб-сервер налаштовується Data Editor (via PC, pocket PC or PDA terminal) SOAP XML Web service (server) |
| Ethernet порт | 10BASE-T/100BASE-TX |
| Опис пам'яті | Карта флеш-пам'яті в комплекті (BMXRWSC016M) Internal RAM 16000 kB |
| Використання пам'яті | User web page size internal RAM Activating the standard web server supplied Flash memory card (BMXRWSC016M) Сохранение задачи supplied Flash memory card (BMXRWSC016M) |
| Живлення | Внутрішнє живлення через стійку |
| Маркування | CE |
| Місцева сигналізація | для активність у мережі Ethernet (ETH ACT) 1 СВІТЛОДІОД (зелений) для запуск процесора (RUN) 1 СВІТЛОДІОД (зелений) для стан мережі Ethernet (ETH STS) 1 СВІТЛОДІОД (зелений) для швидкість передачі даних (ETH 100) 1 СВІТЛОДІОД (червоний) для несправність карти пам'яті (CARD ERR) 1 СВІТЛОДІОД (червоний) для помилка процесора або системи (ERR) 1 СВІТЛОДІОД (червоний) |
| Тип керування | Кнопка холодного перезапуску RESET |
| Споживання струму | 90 мА на 24 В постійний струм |
| Конструкція модулю | Стандартний |
| Маса нетто | 0,2 кг |
| Навколишнє середовище | |
| Робоча температура навколишнього середови | -25…70 °C |
| Відносна вологість | 10…95 % без конденсату |
| Мінімальне спотворення ширини імпульсу/тре | IP20 |
| Директиви | 2014/35 / ЄС - директива про низьку напругу 2014/30 / ЄС - електромагнітна сумісність 2014/34/EU - Директива ATEX |
| Сертифікація виробу | CE UL CSA RCM EAC Merchant Navy ATEX зона 2/22 IECEx зона 2/22 |
| Стандарти | МЕК 61131-2 МЕК 61010-2-201 UL 61010-2-201 CSA C22.2 № 61010-2-201 IACS E10 МЕК 61000-6-5, інтерфейс типу 1 і типу 2 МЕК 61850-3, розташування G МЕК 60079-0 |
| Характеристики зовнішнього середовища | Газостійкий клас Gx відповідно до ISA S71.04 Газостійкий клас 3C4 відповідно до МЕК 60721-3-3 Пилонепроникний клас 3S4 відповідно до МЕК 60721-3-3 Стійкий до піску клас 3S4 відповідно до МЕК 60721-3-3 Солестійкий рівень 2 відповідно до МЕК 68252 Стійкий до росту цвілі клас 3B2 відповідно до МЕК 60721-3-3 Стійкий до грибкових спор клас 3B2 відповідно до МЕК 60721-3-3 Небезпечна зона клас I дивізіон 2 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 5,500 см |
| Ширина 1 упаковки | 11,000 см |
| Довжина 1 упаковки | 12,000 см |
| Вага 1 упаковки | 246,000 г |
| Тип 2 упаковки | S02 |
| Кількість одиниць у 2 упаковці | 15 |
| Висота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 3,855 кг |
| Гарантия | |
| Гарантія | 18 months |
