| Діапазон | Linergy |
|---|

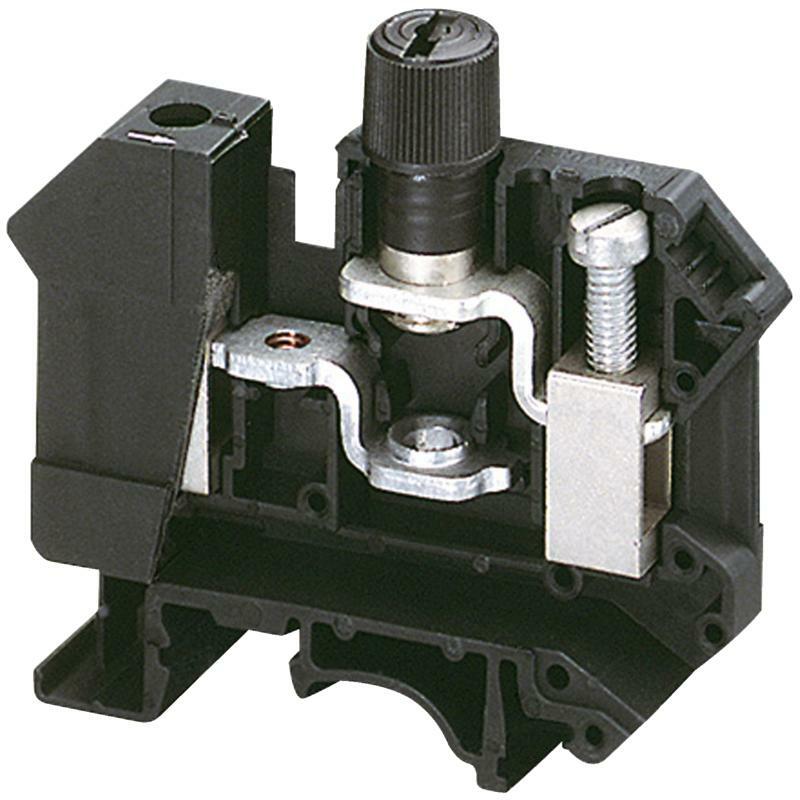

| Назва продукту | TR |
|---|
| Тип виробу або компоненту | Клемна колодка |
|---|
| Назва пристрою | TRV |
|---|
| Тип клемного блоку | Нерухомий носій |
|---|
| Область застосування продукту | Захист |
|---|
| Відповідний сполучний компонент | Циліндричний запобіжник |
|---|
| Рівень клемного блоку | 1 |
|---|
| Спосіб кріплення | Затисканням |
|---|
| Номінальний поперечний переріз | 16 мм² |
|---|
| Довжина | 62 мм |
|---|
| Колір | Чорний |
|---|
| Кількість в одному комплекті | Набір 50 одиниць |
|---|
| Додаткова інформація |
|---|
| Розмір запобіжника | 5 x 20 мм |
|---|
| Ширина | 12 мм |
|---|
| Висота | 57,2 мм |
|---|
| Клеми підключення | 1 x Гвинтовий затискач: Вверх
1 x Гвинтовий затискач: Нижній |
|---|
| кількість підключень | 2 |
|---|
| Положення з'єднання | Збоку |
|---|
| Кількість вимірюючих входів | 0 |
|---|
| Поперечний переріз кабеля | 1,5…16 мм², гнучкий з кабельним наконечником
0,08…2,5 мм², гнучкий без кабельного наконечника
0,5…16 мм², Твердий без кабельного наконечника |
|---|
| Момент затягування | 1,5…1,8 Н.м |
|---|
| Довжина зачистки проводів | 11 мм |
|---|
| Тип інструменту | Підключення: викрутка
Відключення: викрутка |
|---|
| [Ue] номінальна робоча напруга | 500 В відповідно до МЕК 60947-7-1
300 В cURus
300 В CSA |
|---|
| [In] номінальний струм | 10 А відповідно до МЕК 60947-7-1
20 А cURus
20 А CSA |
|---|
| Матеріал | Поліамід 6/6: ізоляційний корпус |
|---|
| Діелектричні втрати | 0,01 при 1 МГц відповідно до МЕК 60250
0,01 при 1 МГц відповідно до VDE 0303-T4 |
|---|
| Діелектрична постійна | 3,7 при 1 МГц |
|---|
| Питомий опір | 10000 ом·см відповідно до МЕК 60093
10000 ом·см відповідно до VDE 0303-T30 |
|---|
| Поверхневий опір | 1000 МОм відповідно до МЕК 60093
1000 МОм відповідно до VDE 0303-T30 |
|---|
| Опір повзучості | 500 CTI (> 400 кБ) відповідно до МЕК 60093
500 CTI (> 400 кБ) відповідно до VDE 0303-T30 |
|---|
| Вогнестійкість | V0, товщина 0,8 мм відповідно до UL 94 |
|---|
| Маса нетто | 33,8 г |
|---|
| Сумісність серії | Prisma G
Prisma P
Prisma PH
Prisma Упаковка
Spacial
Kaedra
Pragma
TeSys |
|---|
| Сумісність продуктів | Просторові корпуси |
|---|
| Навколишнє середовище |
|---|
| Сертифікація виробу | EAC
DNV
cURus
CSA
LR |
|---|
| Електрична міцність ізоляції | 1000 В відповідно до МЕК 60243-1 |
|---|
| Робоча температура навколишнього середови | -40…130 °C відповідно до МЕК 60216-1
-40…130 °C відповідно до VDE 0304-T21 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 1,200 см |
|---|
| Ширина 1 упаковки | 5,700 см |
|---|
| Довжина 1 упаковки | 6,500 см |
|---|
| Вага 1 упаковки | 33,000 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 50 |
|---|
| Висота 2 упаковки | 6,500 см |
|---|
| Ширина 2 упаковки | 13,500 см |
|---|
| Довжина 2 упаковки | 31,000 см |
|---|
| Вага 2 упаковки | 1,690 кг |
|---|
| Тип 3 упаковки | P06 |
|---|
| Кількість одиниць у 3 упаковці | 3400 |
|---|
| Висота 3 упаковки | 75,000 см |
|---|
| Ширина 3 упаковки | 60,000 см |
|---|
| Довжина 3 упаковки | 80,000 см |
|---|
| Вага 3 упаковки | 128,920 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
