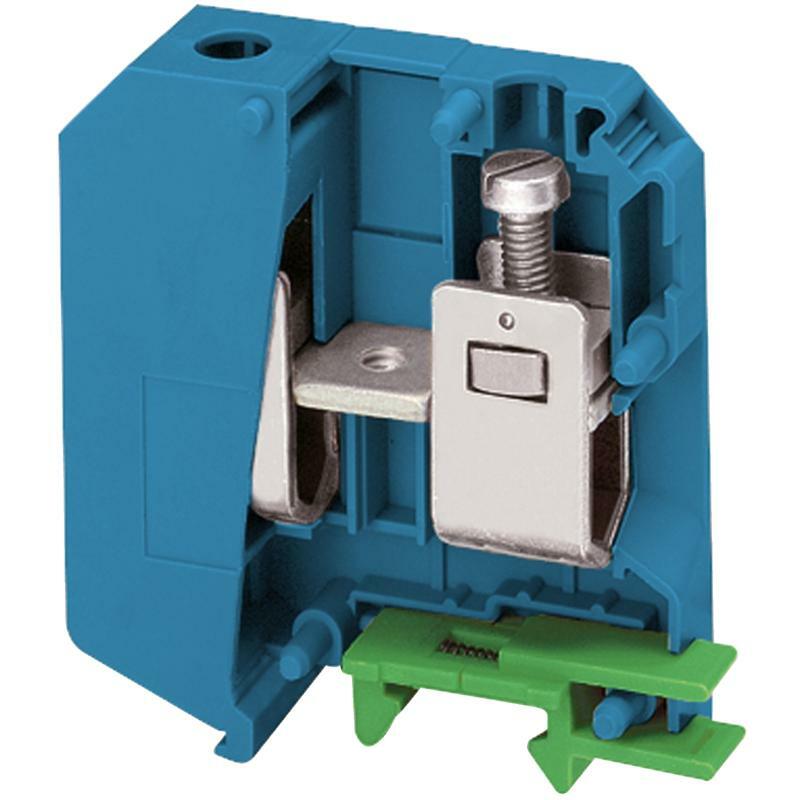

Sarel 2конт гвинт клема 50ММ СИНЯ
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | Linergy |
| Назва продукту | Linergy TR |
| Тип виробу або компоненту | Клемна колодка |
| Назва пристрою | TRV |
| Категорія аксесуара/запасної частини | Аксесуар для підключення |
| Тип клемного блоку | Прохідний |
| Рівень клемного блоку | 1 |
| Спосіб кріплення | Затисканням |
| Номінальний поперечний переріз | 50 мм² |
| Довжина | 70,5 мм |
| Колір | Блакитний |
| Кількість в одному комплекті | Набір 50 одиниць |
| Додаткова інформація | |
| Ширина | 20 мм |
| Висота | 83,5 мм |
| Клеми підключення | 1 x Гвинтовий затискач Вверх (M6) 1 x Гвинтовий затискач Нижній (M6) |
| кількість підключень | 2 |
| Положення з'єднання | Збоку |
| Кількість вимірюючих входів | 1 |
| Поперечний переріз кабеля | 25…70 мм², Твердий кабель з кабельним наконечником 25…50 мм², гнучкий кабель з кабельним наконечником 25…70 мм², Твердий кабель без кабельного наконечника 16…70 мм², гнучкий кабель без кабельного наконечника |
| Момент затягування | 6…8 Н.м |
| Довжина зачистки проводів | 24 мм |
| Тип інструменту | Підключення: викрутка Відключення: викрутка |
| [Ue] номінальна робоча напруга | 1000 В відповідно до МЕК 60947-7-1 600 В CSA 690 В відповідно до ATEX Exe II Ex II 2 GD 600 В cURus |
| [In] номінальний струм | 150 А cURus 150 А CSA 150 А відповідно до МЕК 60947-7-1 137 А відповідно до ATEX Exe II Ex II 2 GD |
| Матеріал | Поліамід 6/6: ізоляційний корпус Мідний сплав: з'єднувач і гвинт Мідний сплав: сполучна ланка Хромонікелева сталь: Пружина |
| Діелектричні втрати | 0,01 при 1 МГц відповідно до МЕК 60250 0,01 при 1 МГц відповідно до VDE 0303-T4 |
| Діелектрична постійна | 3,7 при 1 МГц |
| Питомий опір | 10000 МОм.м відповідно до МЕК 60093 10000 МОм.м відповідно до VDE 0303-T30 |
| Поверхневий опір | 1000 ГОм відповідно до МЕК 60093 1000 ГОм відповідно до VDE 0303-T30 |
| Опір повзучості | 500 CTI (> 400 кБ) відповідно до МЕК 60093 500 CTI (> 400 кБ) відповідно до VDE 0303-T30 |
| Вогнестійкість | V0, товщина 0,8 мм відповідно до UL 94 |
| Маса нетто | 120,28 г |
| Сумісність серії | Prisma G Prisma P Prisma PH Prisma Упаковка Spacial Kaedra Pragma TeSys |
| Сумісність продуктів | Просторові корпуси |
| Навколишнє середовище | |
| Сертифікація виробу | cURus LR CSA DNV VDE IEC-Ex GL EAC ATEX |
| Електрична міцність ізоляції | 1000 В відповідно до МЕК 60243-1 |
| Робоча температура навколишнього середови | -40…130 °C відповідно до МЕК 60216-1 -40…130 °C відповідно до VDE 0304-T21 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,3 см |
| Ширина 1 упаковки | 8,8 см |
| Довжина 1 упаковки | 23,0 см |
| Вага 1 упаковки | 120,0 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 10 |
| Висота 2 упаковки | 8,3 см |
| Ширина 2 упаковки | 8,8 см |
| Довжина 2 упаковки | 23,0 см |
| Вага 2 упаковки | 1,205 кг |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 90 |
| Висота 3 упаковки | 30,0 см |
| Ширина 3 упаковки | 30,0 см |
| Довжина 3 упаковки | 40,0 см |
| Вага 3 упаковки | 11,368 кг |
| Гарантия | |
| Гарантія | 18 months |
