| Головна |
|---|
| Діапазон | Linergy |
|---|

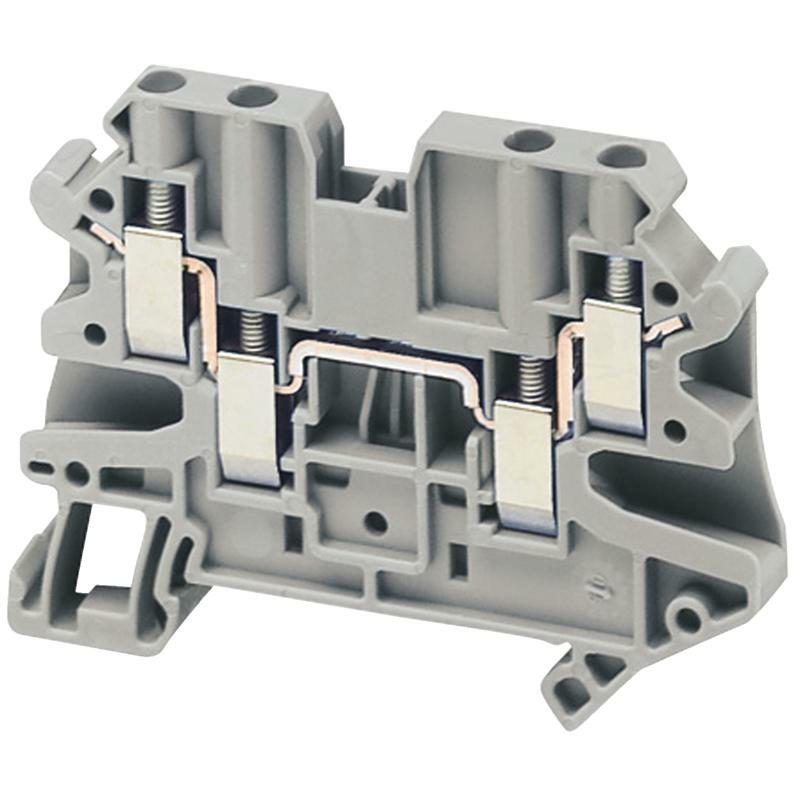

| Назва продукту | Linergy TR |
|---|
| Тип виробу або компоненту | Клемна колодка |
|---|
| Назва пристрою | TRV |
|---|
| Категорія аксесуара/запасної частини | Аксесуар для підключення |
|---|
| Тип клемного блоку | Прохідний |
|---|
| Рівень клемного блоку | 1 |
|---|
| Спосіб кріплення | Затисканням |
|---|
| Номінальний поперечний переріз | 4 мм² |
|---|
| Довжина | 65,4 мм |
|---|
| Колір | Сірий |
|---|
| Кількість в одному комплекті | Набір 50 одиниць |
|---|
| Додаткова інформація |
|---|
| Ширина | 6,2 мм |
|---|
| Висота | 47,5 мм |
|---|
| Клеми підключення | 2 x Гвинтовий затискач Нижній (M3)
2 x Гвинтовий затискач Вверх (M3) |
|---|
| кількість підключень | 4 |
|---|
| Положення з'єднання | Збоку |
|---|
| Кількість вимірюючих входів | 2 |
|---|
| Поперечний переріз кабеля | 0,14…6 мм², Твердий кабель з кабельним наконечником
0,2…4 мм², гнучкий кабель з кабельним наконечником
0,14…6 мм², гнучкий кабель без кабельного наконечника
0,14…6 мм², Твердий кабель без кабельного наконечника |
|---|
| Момент затягування | 0,6…0,8 Н.м |
|---|
| Довжина зачистки проводів | 9 мм |
|---|
| Тип інструменту | Підключення: викрутка
Відключення: викрутка |
|---|
| [Ue] номінальна робоча напруга | 500 В відповідно до МЕК 60947-7-1
352 В відповідно до ATEX Exe II Ex II 2 GD
150 В cURus |
|---|
| [In] номінальний струм | 32 А відповідно до МЕК 60947-7-1
30 А cURus
29 А відповідно до ATEX Exe II Ex II 2 GD |
|---|
| Матеріал | Поліамід 6/6: ізоляційний корпус
Мідний сплав: з'єднувач і гвинт
Мідний сплав: сполучна ланка
Хромонікелева сталь: Пружина |
|---|
| Діелектричні втрати | 0,01 при 1 МГц відповідно до МЕК 60250
0,01 при 1 МГц відповідно до VDE 0303-T4 |
|---|
| Діелектрична постійна | 3,7 при 1 МГц |
|---|
| Питомий опір | 10000 МОм.м відповідно до МЕК 60093
10000 МОм.м відповідно до VDE 0303-T30 |
|---|
| Поверхневий опір | 1000 ГОм відповідно до МЕК 60093
1000 ГОм відповідно до VDE 0303-T30 |
|---|
| Опір повзучості | 500 CTI (> 400 кБ) відповідно до МЕК 60093
500 CTI (> 400 кБ) відповідно до VDE 0303-T30 |
|---|
| Вогнестійкість | V0, товщина 0,8 мм відповідно до UL 94 |
|---|
| Маса нетто | 17 г |
|---|
| Сумісність серії | Prisma G
Prisma P
Prisma PH
Prisma Упаковка
Spacial
Kaedra
Pragma
TeSys
Thalassa Thalassa TBP
Thalassa Thalassa TBS |
|---|
| Сумісність продуктів | Просторові корпуси |
|---|
| Навколишнє середовище |
|---|
| Сертифікація виробу | IEC-Ex
DNV
cURus
CSA
ATEX
EAC
GL
LR |
|---|
| Електрична міцність ізоляції | 1000 В відповідно до МЕК 60243-1 |
|---|
| Робоча температура навколишнього середови | -40…130 °C відповідно до МЕК 60216-1
-40…130 °C відповідно до VDE 0304-T21 |
|---|
| Пакувальна одиниця |
|---|
| Тип 1 упаковки | PCE |
|---|
| Кількість одиниць у 1 упаковці | 1 |
|---|
| Висота 1 упаковки | 5,500 см |
|---|
| Ширина 1 упаковки | 10,000 см |
|---|
| Довжина 1 упаковки | 26,000 см |
|---|
| Вага 1 упаковки | 16,000 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Кількість одиниць у 2 упаковці | 50 |
|---|
| Висота 2 упаковки | 5,500 см |
|---|
| Ширина 2 упаковки | 10,000 см |
|---|
| Довжина 2 упаковки | 26,000 см |
|---|
| Вага 2 упаковки | 883,000 г |
|---|
| Тип 3 упаковки | S03 |
|---|
| Кількість одиниць у 3 упаковці | 600 |
|---|
| Висота 3 упаковки | 30,000 см |
|---|
| Ширина 3 упаковки | 30,000 см |
|---|
| Довжина 3 упаковки | 40,000 см |
|---|
| Вага 3 упаковки | 11,079 кг |
|---|
| Гарантия |
|---|
| Гарантія | 18 months |
|---|
