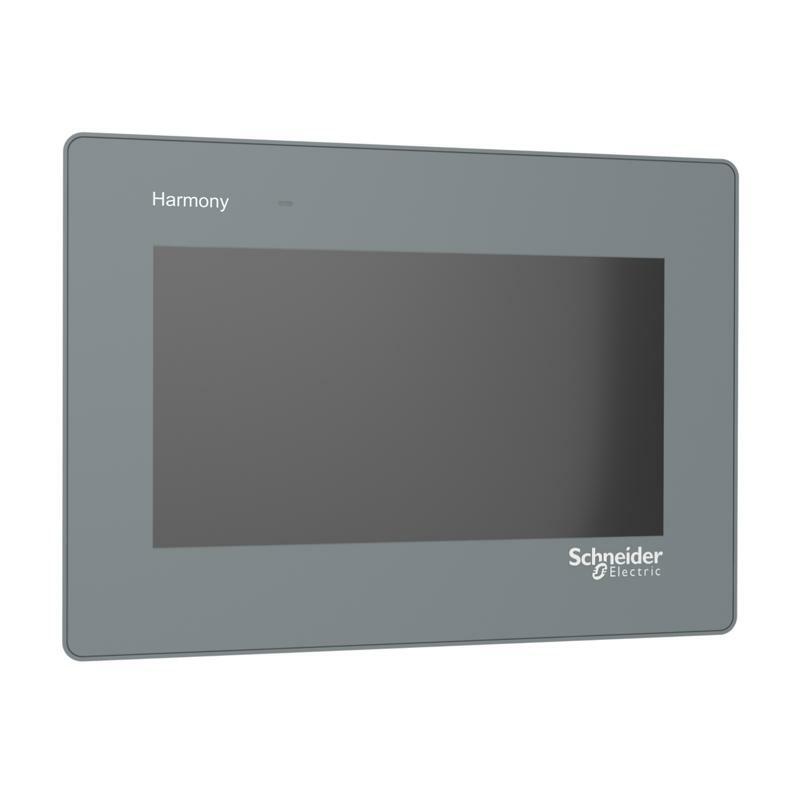

Сенсорна панель оператора 7" Harmony ET6, =24в, Ethernet
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Easy Harmony ET6 |
| Тип виробу або компоненту | Панель оператора із сенсорним екраном |
| Найменування програмного забезпечення | Vijeo Designer Basic |
| Операційна система | VxWorks |
| Назва процесора | ARM Cortex-A8 |
| Додаткова інформація | |
| Розмір дисплея | 7 дюймів |
| Тип дисплея | Кольоровий РК-дисплей TFT |
| Колір дисплея | 16 мільйонів кольорів |
| Роздільна здатність дисплея | 800 x 480 пікселів WVGA |
| Cенсорна панель | Одноконтактний аналоговий резистивний |
| Яскравість | 16 рівнів |
| Символьний шрифт | ASCII ASCII (європейські символи) Китайська (спрощена китайська) Японська (ANK, кандзі) Катакана Корейська Тайванська (традиційна китайська) |
| [Us] номінальна напруга живлення | 24 В ПОСТІЙНИЙ СТРУМ +/- 20 % |
| Максимальний пусковий струм | 30 А |
| Місцева сигналізація | Світлодіодний індикатор зелений, постійний для робочий Світлодіодний індикатор Жовтий, постійний для запуск програмного забезпечення Світлодіодний індикатор червоний, постійний для живлення (ON) Світлодіодний індикатор, вимкнений для живлення (OFF) |
| Споживання енергії [Вт] | 9 В |
| Кількість сторінок | 200 сторінок додатків |
| Частота процесора | 800 МГц |
| Ethernet порт | 10/100BASE |
| Опис пам'яті | Пам'ять пристрою 256 МБ Пам'ять даних користувача 256 МБ Резервна пам'ять 128 Кбайт |
| Тип вбудованого інтерфейсу | 1 Послідовний порт COM1 - 1 SUB-D 9-контактний штекер - RS232C (курс: 2400...115200 біт/с)Нижній 1 Послідовний порт COM2 - 1 SUB-D 9-контактний штекер - RS422/RS485 (курс: 2400...115200 біт/с)Нижній Послідовний порт COM2 (курс: 2400...187500 біт/с)Нижній 1 EthernetНижній 1 USB 2.0 тип Aзадня частина 1 USB 2.0 тип micro Bзадня частина |
| Живлення | Зовнішнє живлення |
| Годинник реального часу | Вбудований 0...50 °C Вбудований 10...90 % RH |
| Завантажувані протоколи | Modbus Uni-TE Сторонні протоколи |
| Бренд | Schneider Electric |
| Спосіб кріплення | 4 гвинтами, кріплення на: 1,6...5 мм |
| розміри вирізу | 190 x 135 мм розмір зрізу панелі |
| Висота | 151 мм |
| Ширина | 206 мм |
| Глибина | 45 мм |
| Маса нетто | 0,61 кг |
| Навколишнє середовище | |
| Стійкість до коротких переривів споживання | 5 мс |
| Матеріал корпусу | PC |
| Матеріал передньої панелі | Пластиковий |
| Стандарти | EN 61000-6-4 EN 61000-6-2 EN 61131-2 UL 61010-2-201 CSA C22.2 № 61010-1-201 |
| Сертифікація виробу | CE UL EAC (на розгляді) KC-Mark (на розгляді) |
| Директиви | 2014/35 / ЄС - директива про низьку напругу 2014/30 / ЄС - електромагнітна сумісність |
| Робоча температура навколишнього середови | 0…50 °C |
| Температура навколишнього повітря для збер | -20…60 °C |
| Відносна вологість | 10…90 % Без утворення конденсату |
| Висота над рівнем моря | 2000 m |
| Ступінь захисту | IP20 відповідно до МЕК 61131-2 (задня панель) IP65 відповідно до МЕК 61131-2 (передня панель) |
| Ударостійкість | 147 м/с ² для 11 мс (Напрямки X, Y, Z по 3 рази) відповідно до МЕК 61131-2 |
| Вібростійкість | +/- 3,5 мм (f = 5…9 Гц) По осях X, Y та Z протягом 10 циклів (приблизно 100 хв) відповідно до МЕК 61131-2 9,8 м/с² постійне прискорення (f = 9…150 Гц) |
| Електромагнітна сумісність | Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 2 кВ (Роз'єми живлення) відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 1 кВ (Сигнальні порти) Тест на стійкість до електростатичного розряду - випробувальний рівень: 6 кВ (контактний розряд) відповідно до МЕК 61000-4-2 рівень 3 Тест на стійкість до електростатичного розряду - випробувальний рівень: 8 кВ (вихлоп) |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,500 см |
| Ширина 1 упаковки | 19,000 см |
| Довжина 1 упаковки | 28,200 см |
| Вага 1 упаковки | 904,000 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 6,153 кг |
