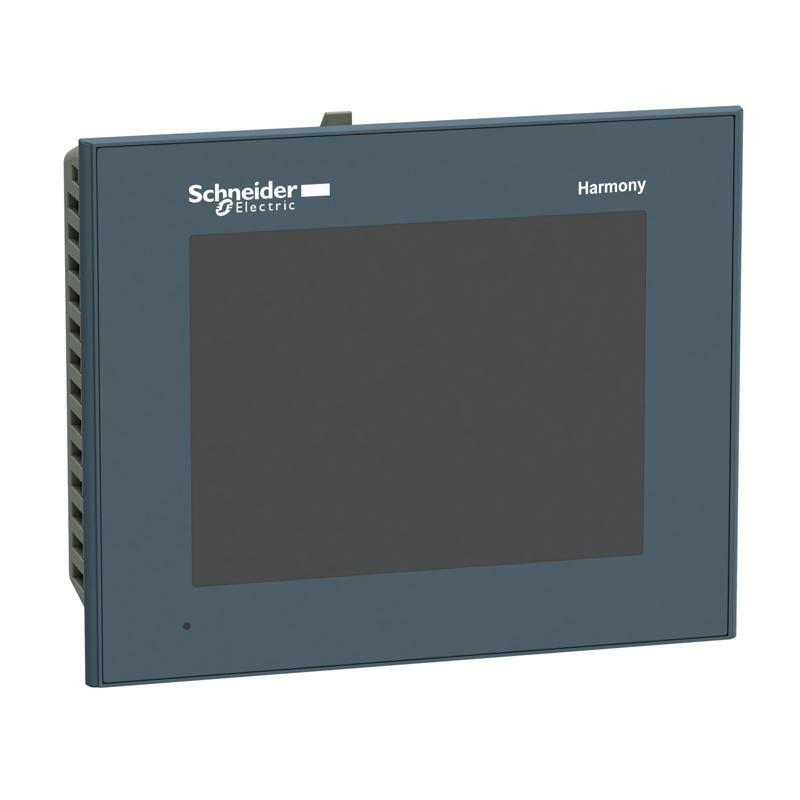

Сенсор.пан. 5'7 Qvga-Tft, =24B Hmigto2300
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony GTO |
| Тип виробу або компоненту | Вдосконалена сенсорна панель |
| Колір дисплея | 65536 кольорів |
| Розмір дисплея | 5,7 дюйма |
| Живлення | Зовнішнє джерело |
| Операційна система | Harmony |
| Тип акумулятора | Літієва акумулятор для внутрішня оперативна пам'ять, автономія: 100 днів, час зарядки = 5 день(днів), термін служби батареї = 10 рік(роки) |
| Додаткова інформація | |
| Тип клеми | Сенсорний дисплей |
| Тип дисплея | Кольоровий TFT-дисплей з підсвічуванням |
| Роздільна здатність дисплея | 320 x 240 пікселів QVGA |
| Зона сенсорного керування | 1024 x 1024 |
| Cенсорна панель | Резистивна плівка, 1000000 циклів |
| Термін служби підсвічування | 50000 годин білий на 25 °C |
| Яскравість | 16 рівнів - управління за допомогою сенсорної панелі 16 рівнів - управління за допомогою програмного забезпечення |
| Символьний шрифт | Китайська (спрощена китайська) Корейська ASCII (європейські символи) Японська (ANK, кандзі) Тайванська (традиційна китайська) |
| [Us] номінальна напруга живлення | 24 В постійний струм |
| Межі напруги живлення | 19,2…28,8 В |
| Максимальний пусковий струм | 30 А |
| Максимальна споживана потужність [Вт] | 6,5 В коли не подається живлення на зовнішні пристрої 4,5 В коли підсвічування вимкнене 5 В коли підсвічування приглушене 10,5 В |
| Місцева сигналізація | Світлодіодний індикатор зелений, постійний для офлайн Світлодіодний індикатор зелений, постійний для робочий Світлодіодний індикатор Жовтий, миготіння для запуск програмного забезпечення Світлодіодний індикатор червоний, постійний для живлення (ON) Світлодіодний індикатор прозорий, бляклий для живлення (OFF) СВІТЛОДІОД COM2 жовтий, постійний для дані передаються СВІТЛОДІОД COM2 жовтий, бляклий для немає передачі даних Світлодіод SD-карти зелений, постійний для картку вставлено Світлодіод SD-карти зелений, бляклий для картку не вставлено або немає доступу до неї |
| Найменування програмного забезпечення | Vijeo Designer Конфігураційне ПЗ>= V6.1 |
| Опис пам'яті | Флеш EPROM, 64 МБ |
| Резервні копії даних | 128 Кбайт внутрішня оперативна пам'ять (SRAM) |
| Завантажувані протоколи | Schneider Electric Modicon Modbus Schneider Electric Modicon Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon FIPWAY Mitsubishi Melsec сторонні протоколи Omron Sysmac сторонні протоколи Rockwell Automation Allen-Bradley сторонні протоколи Siemens Simatic сторонні протоколи |
| Тип вбудованого інтерфейсу | Послідовний порт COM1 SUB-D 9, інтерфейс: RS232C, швидкість передачі: 2400...115200 біт/с Послідовний порт COM2 RJ45, інтерфейс: RS485, швидкість передачі: 2400...115200 біт/с Послідовний порт COM2 RJ45, інтерфейс: RS485, швидкість передачі: 187,5 кбіт/с сумісний з Siemens MPI USB 2.0 тип A USB 2.0 типу mini B |
| Монтаж продукту | Прихований монтаж |
| Спосіб кріплення | 4 гвинтовими затискачами |
| Матеріал передньої панелі | PPT |
| Матеріал корпусу | PPT |
| Тип охолодження | Природне охолодження |
| Ширина | 169,5 мм |
| Висота | 137 мм |
| Глибина | 59,5 мм |
| Маса нетто | 0,8 кг |
| Навколишнє середовище | |
| Стандарти | МЕК 61000-6-2 UL 508 МЕК 61131-2 |
| Сертифікація виробу | KCC CE cULus C-Tick UKCA UKEX |
| Робоча температура навколишнього середови | 0…50 °C |
| Температура повітря для зберігання | -20…60 °C |
| Відносна вологість | 10…90 % без конденсату |
| Висота над рівнем моря | <2000 m |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (задня панель) IP65 відповідно до МЕК 60529 (передня панель) |
| Ступінь захисту NEMA | NEMA 4X передня панель (внутрішнє) |
| Ударостійкість | 147 м/с ² 3 клина в кожному напрямку X, Y і Z відповідно до МЕК 61131-2 |
| Вібростійкість | 3,5 мм (f = 5…9 Гц) - По осях X, Y та Z протягом 10 циклів (приблизно 100 хв) - відповідно до МЕК 61131-2 1 gn (f = 9…150 Гц) - По осях X, Y та Z протягом 10 циклів (приблизно 100 хв) - відповідно до МЕК 61131-2 |
| Стійкість до електростатичного розряду | 6 кВ контактний розряд відповідно до МЕК 61000-4-2 рівень 3 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 14,500 см |
| Ширина 1 упаковки | 18,500 см |
| Довжина 1 упаковки | 24,000 см |
| Вага 1 упаковки | 1,063 кг |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 4 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 5,157 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 64 |
| Висота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 80,000 см |
| Довжина 3 упаковки | 120,000 см |
| Вага 3 упаковки | 93,657 кг |
| Гарантия | |
| Гарантія | 18 months |
