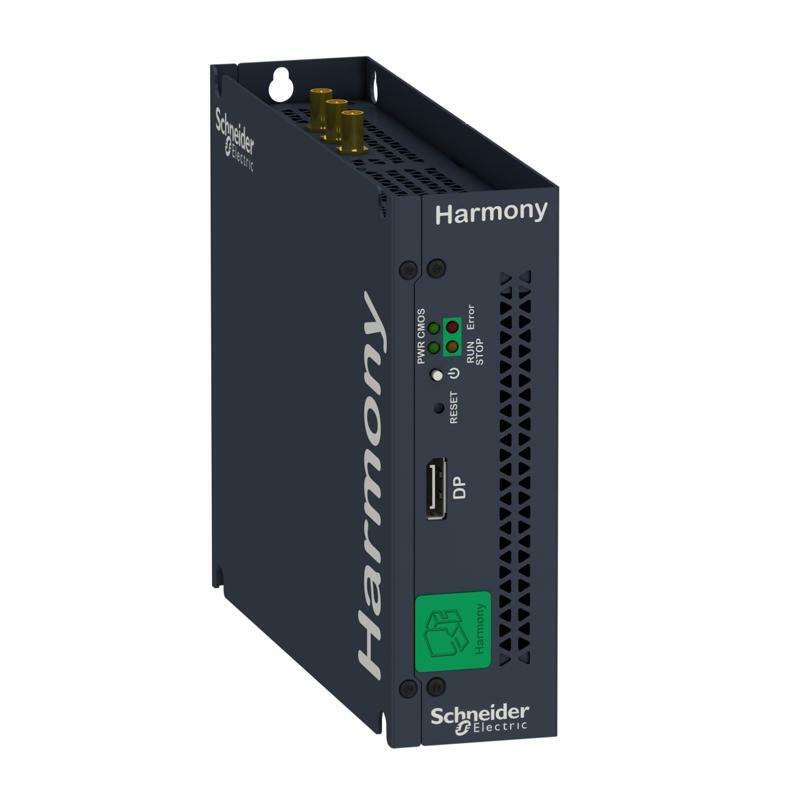

Пром ПК IIoT Edge Box eMMC DC, Win 10
| Головна | |
|---|---|
| Серія продукту | Harmony iPC |
| Тип виробу або компоненту | Модульний блоковий ПК |
| Назва пристрою | Модульний ПК BOX basic Оптимізовано |
| Сумісність серії | IDisplay Модульний дисплей HMIDM |
| Призначення аксесуара/окремої деталі | Панельний ПК на Модульний дисплей HMIDM |
| Назва процесора | Intel Atom E3930 до 1,8 ГГц |
| Операційна система | Windows 10 IoT Enterprise 64 bitбагатомовний |
| Пакет програмного забезпечення | Node-RED та системні вузли відновлення Електропроводка IIoT Відновлення операційної системи McAfee білий список інсталятор кібербезпека ліцензія не включена Безпечне з'єднання EcoStruxure річна підписка кібербезпека ліцензія не включена EcoStruxure Operator Terminal Expert час виконання HMI ліцензія не включена EcoStruxure Machine SCADA expert час виконання HMI/SCADA тільки на конфігуровану пропозицію EcoStruxure augmented operator advisor сервер доповнений оператор ліцензія не включена |
| Додаткова інформація | |
| Місце встановлення | Книжкове кріплення Плоский монтаж Настінне кріплення |
| Обладнання для зберігання даних | 64 ГБ eMMC (паяна) |
| Опис пам'яті | 4 ГБ ОПЕРАТИВНА ПАМ'ЯТЬ DDR3 внутрішній (не розширюється) |
| Кількість слотів | 1 слот(и) для повнорозмірний mini PCI Express з додатковою інтерфейсною панеллю, |
| Кількість слотів доступних для розширення | 1,0 слот(и) для mini PCIe |
| Роздільна здатність дисплея | 3200 x 2000 пікселів при 60 Гц |
| Таймер Watchdog | 1…255 мс |
| Тип охолодження | Безвентиляторний |
| Електричне з'єднання | Гвинтовий роз'єм, тип роз'єму: контакт, 1 спосіб, схеми: заземлення Нижній Роз'єм, тип роз'єму: SMA, 3 способи верхній |
| Тип вбудованого інтерфейсу | Порт дисплея з 1 на Фронтальне Ethernet з 2 RJ45 Realtek 8111G, швидкість передачі: 10/100/1000 Мбіт/с на Нижній IEEE 1588 не підтримується Послідовний порт COM1 для резервне копіювання акумулятора з 1 штекер SUB-D 9 RS232/422/485 на Нижній неізольований Порт USB 2.0 з 1,0 USB тип A, швидкість передачі: 480 Мбіт/с на Нижній Порт USB 3.0 з 1,0 USB тип A, швидкість передачі: 5 Гбіт/с на Нижній Роз'єм TPM версії 2.0 для кібербезпека - апаратне шифрування TPM-модуль HMIYMINATPM201, що встановлюється/за замовчуванням на материнська плата |
| Кіберзахищене завантаження | Безпечне завантаження паролем UEFI |
| [Us] номінальна напруга живлення | 24 В ПОСТІЙНИЙ СТРУМ джерело живлення 100...240 В змінний струм джерело живлення |
| Межі напруги живлення | 9,6…28,8 В |
| Максимальний пусковий струм | 2,03 А |
| Споживання енергії [Вт] | 20,0 В (коробка) 15,0 В (з дисплеєм 4:3 12" HMIDM6421) 16,0 В (з широким 12" дисплеєм HMIDM6521) 17,0 В (з 15-дюймовим дисплеєм 4:3 HMIDM7421) 19,0 В (з широким 15" дисплеєм HMIDM7521) 20,0 В (з широким 19" дисплеєм HMIDM9521) 21,0 В (з широким 22-дюймовим дисплеєм HMIDMA521) |
| Тип керування | Кнопка увімкнення/вимкнення |
| Основний тип | Базовий Оптимізований |
| Глибина | 46 мм |
| Висота | 150 мм |
| Ширина | 187 мм |
| Маса нетто | 1,2 кг |
| Навколишнє середовище | |
| Стандарти | Клас А група 1 МЕК 55011 МЕК 61000-6-4 МЕК 61131-2 FCC частина 15 UL 60950 |
| Сертифікація виробу | CE CULus UL 60950 для ІТ-обладнання EAC CCC RCM |
| Знак якості | CE |
| Директиви | 2004/108/EC - електромагнітна сумісність 2006/95/EC - директива низької напруги |
| Ступінь захисту | IP40 відповідно до МЕК 60529 |
| Електромагнітна сумісність | Стійкість до високочастотних перешкод відповідно до МЕК 61000-4 Випромінювання збурюючого поляклас А відповідно до МЕК 55011 Наведені та випромінювані перешкодиклас А відповідно до EN 55022 |
| Температура повітря для зберігання | -20…60 °C відповідно до МЕК 60068-2-2 |
| Відносна вологість | 10…95 % без конденсації відповідно до МЕК 60068-2-30 |
| Робоча температура навколишнього середови | 0…50 °C (за замовчуванням) на mini PCIe відповідно до МЕК 60068-2-2 0…50 °C плоский монтаж на mini PCIe 0…45 °C 0…45 °C плоский монтаж |
| Висота над рівнем моря | 2000 m відповідно до МЕК 60664-1 |
| Вібростійкість | 2 gn (f = 5…500 Гц) eMMC |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 8,400 см |
| Ширина 1 упаковки | 21,800 см |
| Довжина 1 упаковки | 32,200 см |
| Вага 1 упаковки | 1,666 кг |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 40,000 см |
| Довжина 2 упаковки | 60,000 см |
| Вага 2 упаковки | 10,759 кг |
