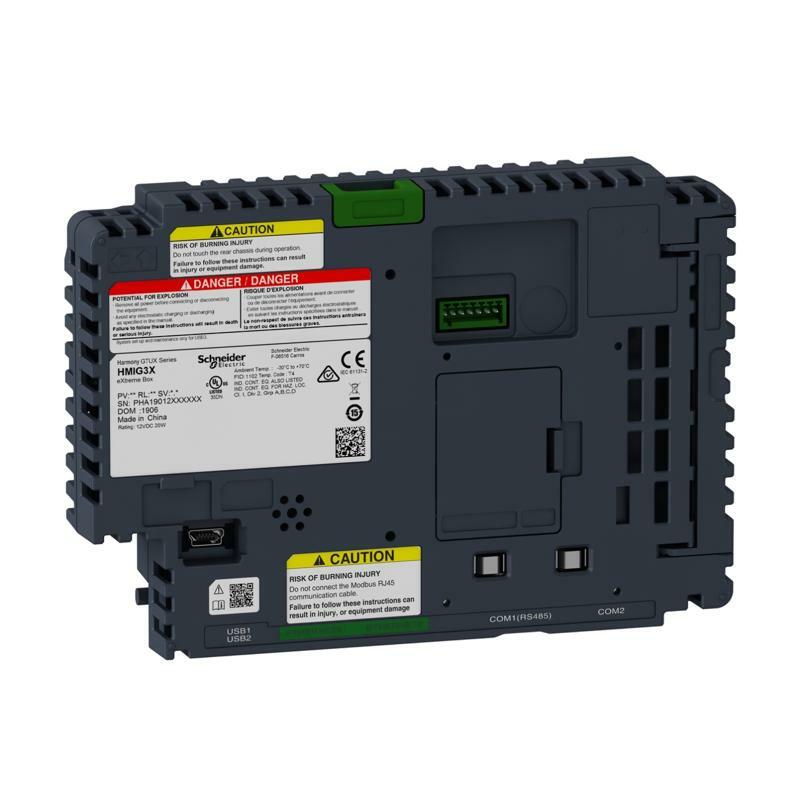

Процес. модуль для панелі оператора GTUX Hmig3Xfh
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony GTUX |
| Тип виробу або компоненту | Базовий блок |
| Назва пристрою | eXtreme Box з повним покриттям |
| [Us] номінальна напруга живлення | 12 В ПОСТІЙНИЙ СТРУМ джерело живлення |
| Споживання енергії [Вт] | 20,0 В |
| Додаткова інформація | |
| Тип вбудованого інтерфейсу | Ethernet TCP/IP з 2 RJ45 10 BASE-T/100 BASE-TX/1000 BASE-T Послідовний порт COM1 RJ45 RS485, швидкість передачі: 110...115200 біт/с Послідовний порт COM1 RJ45 RS485, швидкість передачі: 187,5 кбіт/с Послідовний порт COM2 SUB-D 9 RS232C/RS422/RS485, швидкість передачі: 110...115200 біт/с Послідовний порт COM2 SUB-D 9 RS232C/RS422/RS485, швидкість передачі: 187,5 кбіт/с Допоміжний порт блок контактів Блок розширення карта польової шини Порт USB 2.0 з 2 USB тип A Порт USB 2.0 mini B USB |
| Протокол порту обміну даними | Modbus TCP/IP Modbus послідовний Uni-Telway |
| Операційна система | Harmony |
| Пакет програмного забезпечення | Час роботи Vijeo Designer EcoStruxure Operator Terminal Expert |
| Назва процесора | CPU RISC 600 МГц |
| Обладнання для зберігання даних | 1 ГБ SD-карта |
| Опис пам'яті | 256 МБ ОПЕРАТИВНА ПАМ'ЯТЬ внутрішній (Плата 2 x 13 мм) |
| Кількість слотів | 2 слот(и) для SD-карта |
| Тип охолодження | Природне охолодження |
| Ширина | 188 мм |
| Висота | 131 мм |
| Глибина | 45 мм |
| Маса нетто | 0,9 кг |
| Навколишнє середовище | |
| Стандарти | UL 61010 UL 121201 CSA C22.2 № 213 CSA C22.2 № 61010-1 МЕК 61132-2 |
| Сертифікація виробу | CE KC RCM EAC Зона ATEX 2/22 IEC-Ex UL CSA UKCA UKEX |
| Стійкість до швидких перехідних процесів | 1 кВ відповідно до МЕК 61000-4-4 (Сигнальні порти) 2 кВ відповідно до МЕК 61000-4-4 (Роз'єми живлення) |
| Стійкість до електростатичного розряду | 6 кВ контактний розряд відповідно до МЕК 61000-4-2 рівень 3 8 кВ вихлоп відповідно до МЕК 61000-4-2 рівень 3 |
| Робоча температура навколишнього середови | -30…70 °Cвідповідно доEN 61131-2 |
| Температура повітря для зберігання | -30…70 °C |
| Ступінь забруднення | 2 відповідно до EN 61131-2 ред.3 |
| Характеристики зовнішнього середовища | 3C3 |
| Відносна вологість | 10…90 % без конденсації |
| Висота над рівнем моря | 2000 m |
| Вібростійкість | 7 мм (f = 5…9 Гц) По осях X, Y та Z протягом 10 циклів (приблизно 100 хв) відповідно до МЕК 61131-2 19,6 м/с ² (f = 9…150 Гц) відповідно до МЕК 61131-2 |
| Ударостійкість | 392 м/с ² (Напрямки X, Y, Z по 3 рази) відповідно до МЕК 61131-2 |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду відповідно до МЕК 61000-4-2 рівень 3 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 14,1 см |
| Ширина 1 упаковки | 26,5 см |
| Довжина 1 упаковки | 21,5 см |
| Вага 1 упаковки | 1,284 кг |
| Тип 2 упаковки | S04 |
| Кількість одиниць у 2 упаковці | 4 |
| Висота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Довжина 2 упаковки | 60,0 см |
| Вага 2 упаковки | 4,1 кг |
| Тип 3 упаковки | P12 |
| Кількість одиниць у 3 упаковці | 48 |
| Висота 3 упаковки | 150,0 см |
| Ширина 3 упаковки | 80,0 см |
| Довжина 3 упаковки | 120,0 см |
| Вага 3 упаковки | 45,84 кг |
