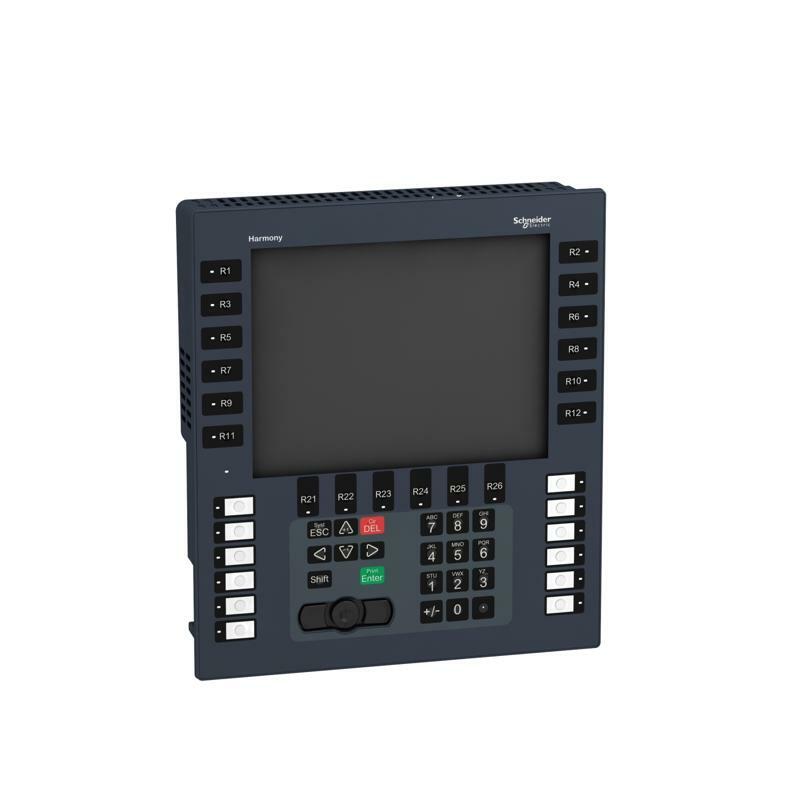

Сенсорна панель Hmigk 10'4, TFT VGA
| Головна | |
|---|---|
| Серія продукту | Harmony GK |
| Тип виробу або компоненту | Сенсорна панель з клавіатурою |
| Колір дисплея | 65536 кольорів |
| Розмір дисплея | 10,4 дюйма |
| Живлення | Зовнішнє джерело |
| Операційна система | Harmony |
| Назва процесора | CPU RISC |
| Додаткова інформація | |
| Тип дисплея | Кольоровий TFT-дисплей з підсвічуванням |
| Роздільна здатність дисплея | 640 x 480 пікселів VGA |
| Зона сенсорного керування | 1024 x 1024 |
| Cенсорна панель | Аналоговий |
| Термін служби підсвічування | 50000 годин |
| Яскравість | 16 рівнів за допомогою сенсорної панелі |
| Символьний шрифт | Японська (ANK, кандзі) Корейська ASCII (європейські символи) Тайванська (традиційна китайська) Китайська (спрощена китайська) |
| [Us] номінальна напруга живлення | 24 В постійний струм |
| Межі напруги живлення | 19,2…28,8 В |
| Максимальний пусковий струм | 30 А |
| Споживання енергії [Вт] | 11,4 В |
| Число символів функціональних динамічних к | 18 зі світлодіодом |
| Кількість статичних функціональних клавіш | 12 зі світлодіодом та етикетками |
| Кількість ключів послуг | 8 |
| Кількість алфавітно-цифрових клавіш | 12 |
| Місцева сигналізація | для нормальна робота або несправність підсвічування 1 СВІТЛОДІОД (зелений або помаранчевий) |
| Кількість сторінок | Обмежено об'ємом внутрішньої пам'яті |
| Тип програмного забезпечення | Конфігураційне ПЗ |
| Найменування програмного забезпечення | Vijeo Designer |
| Частота процесора | 333 МГц |
| Опис пам'яті | 512 КБ SRAM резервне копіювання даних з літієва батарея резервне копіювання 128 МБ флеш-пам'ять EPROM пам'ять додатків |
| Завантажувані протоколи | Telemecanique Modicon FIPWAY Telemecanique Modicon Modbus Plus Telemecanique Modicon Modbus TCP Telemecanique Modicon Modbus Mitsubishi Melsec сторонні протоколи Omron Sysmac сторонні протоколи Rockwell Automation Allen-Bradley сторонні протоколи Siemens Simatic сторонні протоколи Telemecanique Modicon Uni-TE |
| Годинник реального часу | Вбудований |
| Тип пам'яті | До 32 ГБ SD-карта ОПЕРАТИВНА ПАМ'ЯТЬ До 32 ГБ SDHC карта ОПЕРАТИВНА ПАМ'ЯТЬ |
| Тип вбудованого інтерфейсу | <= 187,5 кбіт/с RJ45, RS485 Послідовний порт COM2 для Siemens MPI (187,5 кбіт/с) USB 2.0 тип A майстер порт для Modicon M340 комунікаційний порт терміналу <= 115,2 кбіт/с штекер SUB-D 9, RS232C Послідовний порт COM1 знімна колодка з гвинтовими клемами блок живлення RJ45 Ethernet TCP/IP USB 2.0 типу mini B |
| Ethernet порт | 10BASE-T/100BASE-TX |
| Спосіб кріплення | Прихований монтаж |
| Спосіб кріплення | 12 пружинними затискачами |
| Фронтальний матеріал | Алюмінієвий сплав |
| Матеріал корпусу | PPT |
| Маркування | CE |
| Ширина | 296 мм |
| Висота | 332 мм |
| Глибина | 76 мм |
| Розміри вирізу | 285 (+/- 0.4) x 309 (+/- 0.4) мм |
| Маса нетто | 3,3 кг |
| Навколишнє середовище | |
| Стійкість до коротких переривів споживання | 10 мс |
| Стандарти | МЕК 61000-6-2 МЕК 61000-6-4 CSA C22.2 № 213 UL 61010-2-201 ANSI/ISA 12.12.01 МЕК 61131-2 |
| Сертифікація виробу | cULus EAC UL Клас 1 Підрозділ 2 T5 KC UL Клас 1 Підрозділ 2 T4A RCM CSA Class 1 Division 2 T4A CSA Class 1 Division 2 T5 UKCA |
| Робоча температура навколишнього середови | 0…55 °C |
| Температура навколишнього повітря для збер | -20…60 °C |
| Відносна вологість | 10…90 % без конденсату |
| Висота над рівнем моря | <2000 m |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (задня панель) IP65 відповідно до МЕК 60529 (передня панель) |
| Ступінь захисту NEMA | NEMA 4X передня панель (внутрішнє) |
| Ударостійкість | 15 gn для 11 мс відповідно до МЕК 60068-2-27 |
| Вібростійкість | 1 gn (f = 9…150 Гц) відповідно до МЕК 60068-2-6 3,5 мм (f = 5…9 Гц) відповідно до МЕК 60068-2-6 |
| Електромагнітна сумісність | Стійкість до електростатичного розряду - випробувальний рівень: 4 кВрівень 3 відповідно до МЕК 61000-4-2 Стійкість до випромінюваних електромагнітних полів - випробувальний рівень: 10 В/м відповідно до МЕК 61000-4-3 Стійкість до короткочасних електричних кидків - випробувальний рівень: 2 кВрівень 3 відповідно до МЕК 61000-4-4 |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 22,4 см |
| Ширина 1 упаковки | 37,2 см |
| Довжина 1 упаковки | 45,5 см |
| Вага 1 упаковки | 5,852 кг |
