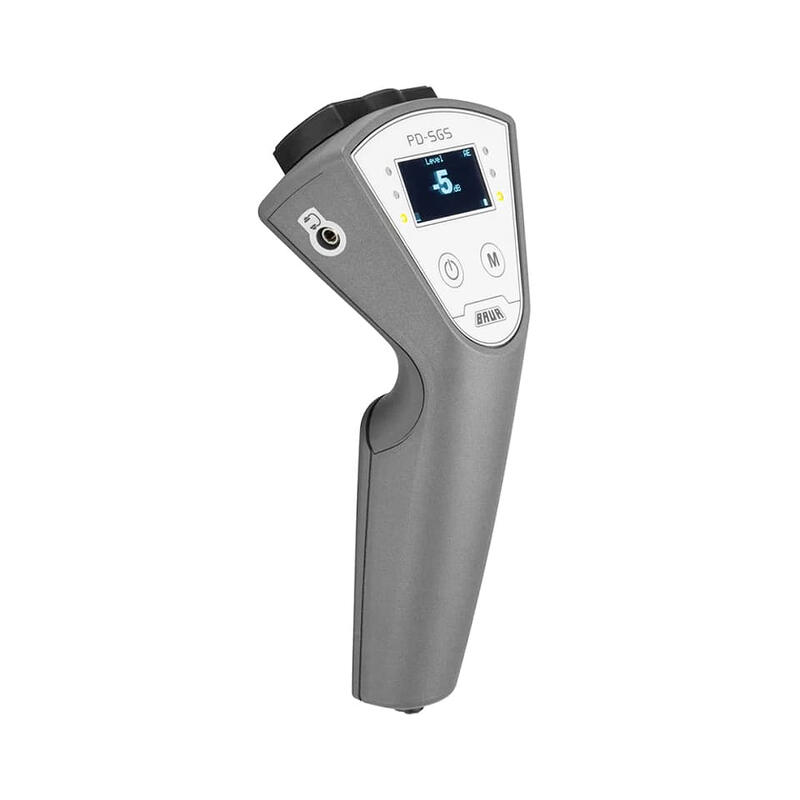

PD-SGS – портативний прилад для оперативного виявлення ЧР
PD-SGS призначений для першого швидкого випробування струмопровідних розподільчих пристроїв на активність ЧР. Потенційні слабкі місця негайно сигналізуються цифровою і акустичною індикацією. Крім того, користувачеві видається рекомендація для подальших дій із випробовуваним розподільним пристроєм за принципом світлофора. Так забезпечується можливість швидкого оцінювання стану цілих трансформаторних підстанцій, щоб на підставі результатів вимірювань економічно й ефективно спланувати подальші перевірки або негайні ремонтні роботи.
- Вимірювання ЧР, які поширюються поверхнею розподільних пристроїв, за допомогою реєстрації перехідних напруг на землю (TEV)
- Реєстрація активності ЧР у компонентах розподільних пристроїв, наприклад, збірних шинах або кабельній арматурі, за допомогою ультразвукової локалізації
- Високочутливий акустичний датчик для реєстрації ультразвукової емісії
- Автоматична реєстрація шумів фону
- Акустична й цифрова індикація результатів ультразвукових і TEV-вимірювань
- Видавання акустичного сигналу через роз’єм для навушників або вбудований динамік
- Два режими індикації: Level (рівень сигналу в реальному часі) і Trend (активність ЧР за 5-секундний період)
- Яскравий органічний світлодіодний дисплей з індикацією дБ
- Надзвичайно зручний ручний прилад, що вимагає мінімального навчання
- Ергономічний і компактний дизайн
- Міцний пластмасовий корпус із гумовою захисною оболонкою і датчиками
- Потужний акумулятор, розрахований на весь робочий день
- Функціональний тестер входить до комплекту
За допомогою інтегрованих ємнісних TEV- і акустичних датчиків сканер PD-SGS швидко й надійно реєструє як внутрішні високочастотні часткові розряди розподільних пристроїв, так і поверхневі часткові розряди, що виникають унаслідок утворення на поверхні доріжок провідності (Tracking) або коронних розрядів. Для перевірки складних компонентів установок ручний сканер BAUR оснащений роз’ємом для параболічної антени.
Сканер PD-SGS використовується персоналом, що проводить випробування, як засіб забезпечення безпеки для швидкої перевірки зони виконання робіт на відсутність факторів небезпеки.
