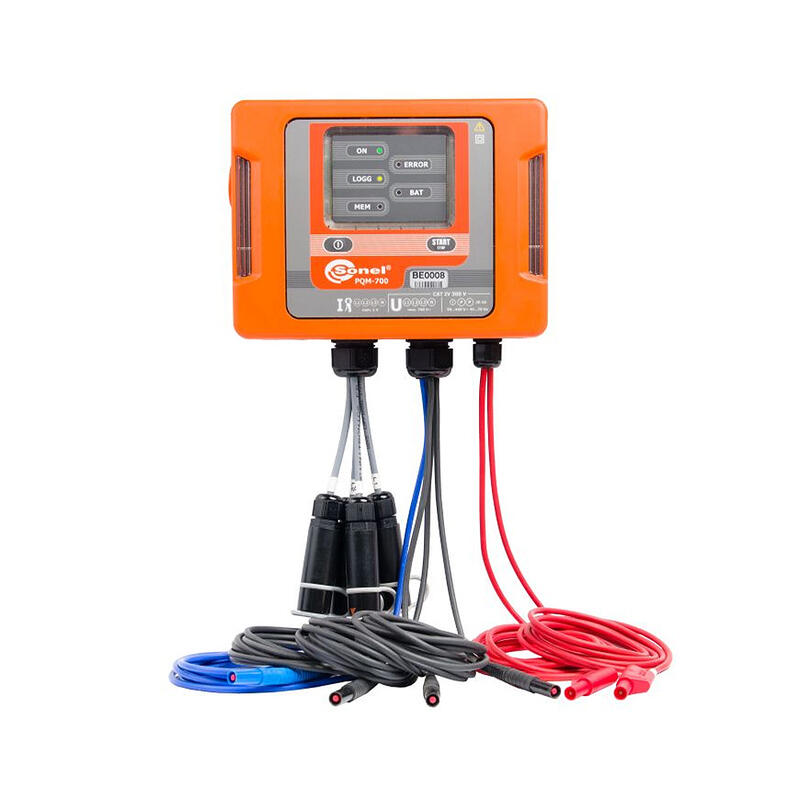

PQM-700UA – аналізатор параметрів якості електроенергії

PQM-700UA розроблено для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах з номінальними частотами 50 / 60 Гц згідно з: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЕК 61000-4-30) , ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЕК 61000-4-7:2002)) та ГОСТ 32144-2013 (ГОСТ Р 54149-2010).

Параметр	Діапазон вимірювань і умови	Роздільна здатність	Межа допустимої абсолютної похибки вимірювання
Напруга постійного та змінного струму URMS (середньоквадратичне значення f = 40–70 Гц)	20% × U_nom ≤ U_RMS ≤ 120% × U_nomдля U_nom ≥ 100 В	0,01% × U_nom	± 0,005 U_nom
Частота змінного струму f	Від 40 до 70 Гц для 10% × U_nom ≤ U_RMS ≤ 120% × U_nom	0,01 Гц	± 0,05 Гц
Середньоквадратичне значення гармонічних складових напруги U_H, h (h = 1–40)	Від 0 до 200% U_nom	0,01%×U_nom	± 0,0015 × U_nom (U_{H, h} вим. < 0,03 × U_nom) ±0,05 × U_{H, h} вим. (U_{H, h} вим. ≥ 0,03 × U_nom
Сумарний коефіцієнт гармонічних складових напруги THD_U (h = 2–40)	Від 0 до 100% (для U_RMS > 1% × U_nom)	0,1%	± 0,05 × THD_U вим.
Сила постійного та змінного струму (середньоквадратичне значення, f = 40–70 Гц) I_RMS	Без використання кліщів
	Від 0 до 1 В (3,6 В_P-P) K = 1000 А / 1 В	0,01% I_nom	± 0,01% × I_nom
	З гнучкими кліщами F-1, F-2, F-3
	Від 1 до 3000 А (~) (10000 А_P-P)	0,01% × I_nom	± 0,01 × I_RMS вим. ± 0,02 × I_RMS вим. (з урахуванням дод. похибки від умов)
	З вимірювальними кліщами C-4
	Від 0,1 до 10 А (~) Від 10 до 50 А (~) Від 50 до 200 А (~) Від 200 до 1000 А (~) Від 1000 до 1200 А (~) (3600 А_P-P)	0,01% × I_nom	± (0,02 × I_RMS вим. + 0,1 А) ± 0,03 × I_RMS вим. ± 0,015 × I_RMS вим. ± 0,0075 × I_RMS вим. ± 0,005 × I_RMS вим.
	З вимірювальними кліщами C-6
	Від 0,01 до 0,1 А (~) Від 0,1 до 1 А (~) Від 1 до 12 А (~) (36 А_P-P)	0,01% × I_nom	± (0,03 × I_RMS вим. + 1 mА) ± 0,025 × I_RMS вим. ± 0,01 × I_RMS вим.
	З вимірювальними кліщами C-7
	Від 0,01 до 100 А (~) (360 А_P-P)	0,01% × I_nom	± (0,005 × I_RMS вим. + 0,02 А)
Середньоквадратичне значення гармонічних складових сили струму I_H, h (h = 1–40)	Залежно від типу використовуваних кліщів (див. характеристики I_RMS)	0,01% × I_nom	± 0,005 × I_nom (I_{H, h}< 0,1 × I_nom) ± 0,05 × I_{H, h} ( I_{H, h}≥ 0,1 × I_nom)
Сумарний коефіцієнт гармонічних складових сили струму THD_I(h = 2–40)	Від 0 до 100% (для I_RMS > 1% × I_nom)	0,1%	± 0,05 × THD_Iвим.
Активна потужність P та активна енергія E_P	80% × U_nom ≤ U_RMS ≤ 120% × U_nom 2% × Inom ≤ I_RMS ≤ Inom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+ δ_I²+ δ_P²) × P(E_p) вим.
Реактивна потужність Q та реактивна енергія E_Q	80% × U_nom ≤ U_RMS ≤ 120% × U_nom 2% × I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+δ_I²+δ_P²) × Q(E_Q) вим.
Повна потужність S та повна енергія E_S	80% × U_nom ≤ U_RMS ≤ 120% × U_nom 2% × I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+ δ_I²) × S(E_S) вим.
Коефіцієнт потужності PF	Від 0 до 1 Для 50% × U_nom ≤ U_RMS ≤ 150% × U_nom 10% × I_nom ≤ I_RMS ≤ I_nom	0,01	± 0,03
Активна та реактивна потужність гармонік	80% U_nom ≤ U_RMS < 120% U_nom 5% I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	± √(δ_Uh²+ δ_Ih²+ δ_Ph²) ×
Коефіцієнт зсуву фаз cosφ (DPF)	От 0 до 1 Для 50% × U_nom ≤ U_RMS ≤ 120% × U_nom 10% × I_nom ≤ I_RMS ≤ I_nom	0,01	± 0,03
Кут зсуву фаз між напругою та силою струму φ_{U, I}	Від -180° до +180°	0,01°	± 1°
Короткочасна доза флікера P_st	Від 0,4 до 10 Для U_RMS ≥ 80% × U_nom	0,01	± 0,1 × P_st вим.
Тривала доза флікера P_lt	Від 0,4 до 10 Для U_RMS ≥ 80% × U_nom	0,01	± 0,1 × P_lt вим.
Кут зсуву фаз напруг φ_U	Від -180° до +180°	0,01°	±1°
Коефіцієнт несиметрії напруги за зворотною U₂/ U₁ і нульовою послідовністю U₀/ U₁	Від 0 до 10% 80% × U_nom ≤ U_RMS≤ 150% × U_nom	0,1%	± 0,3%
Кут зсуву фаз сили струмів φ_I	Від -180° до +180°	0,01°	± 1°
Невизначеність годинника реального часу RTC (від -20°С до +55°С)	Години: хвилини: секунди: мілісекунди	1 мс	± 0,3 с / 24 години
