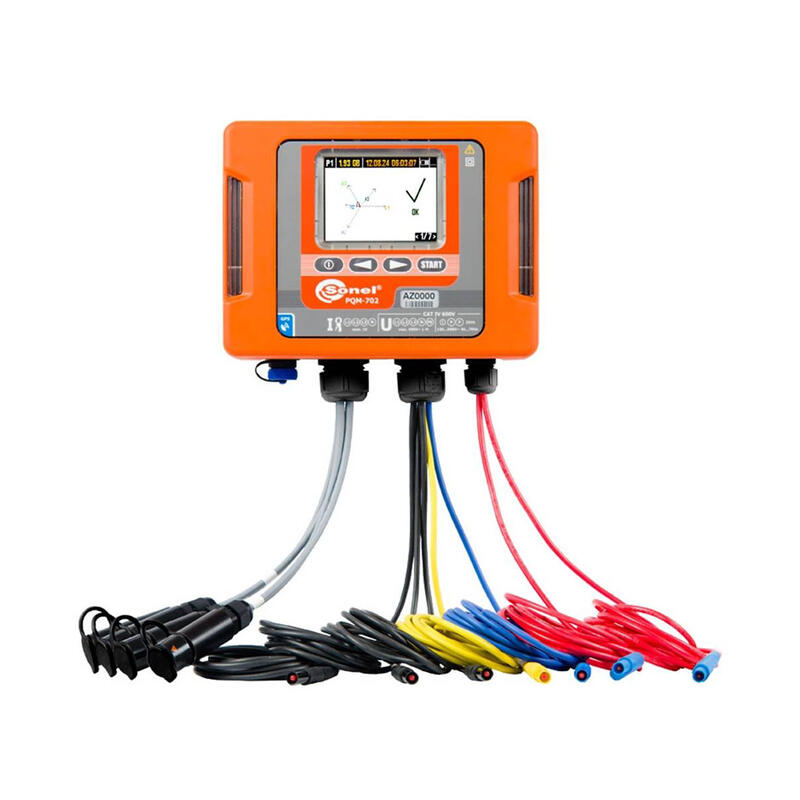

PQM-702UA – аналізатор параметрів якості електроенергії

PQM-702UA розроблено для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах із номінальними частотами 50 / 60 Гц згідно з: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008 (МЕК 61000-4-30) , ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7-2008 (МЕК 61000-4-7:2002)) та ГОСТ 32144-2013 (ГОСТ Р 54149-2010).

Отримати комерційну пропозицію

Ваше ім’я

Назва компанії

Номер телефона

Ми зв’яжемося з Вами в робочий час – з 8:30 до 17:30

Повна відповідність класу А
GPS-модуль для синхронізації часу
GSM-модуль для обміну даними (налаштування, управління, зчитування даних)
Ступінь захисту корпусу IP65
Автоматичне формування протоколів реєстрації
Програмне забезпечення SONEL Analysis 4

PQM-702UA адаптований для роботи в складних погодних умовах, не сприйнятливий до електричних полів (можливе встановлення безпосередньо на ЛЕП). Ступінь захисту корпусу відповідає IP65.

Конструкція реєстратора дозволяє працювати за температури від -20 °С до +55 °C. Стабільна робота за від’ємних температур забезпечується завдяки вбудованому обігріву.

У разі відключення зовнішнього живлення робота аналізатора підтримуватиметься за рахунок внутрішньої літій-іонної акумуляторної батареї.

PQM-702UA здійснює вимірювання й реєстрацію:

напруги постійного та змінного струму L1, L2, L3, N, PE (п’ять вимірювальних входів); мінімального, максимального, середнього й миттєвих значень напруги. Можливе спільне використання з трансформаторами напруги
сили постійного та змінного струму L1, L2, L3, N (чотири вимірювальні входи); мінімального, максимального, середнього й миттєвих значень сили струму. Можливе спільне використання з трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А АС, відрізняються максимальним діаметром обхвату), кліщі C-4 (1000 A AC) та кліщі C-6 (10 A AC), C-7 (100 А AC)
коефіцієнта пікових значень напруги й струму
частоти від 40 до 70 Гц
потужності: активної (P), реактивної (Q), потужності спотворень (D), повної (S)
енергії: активної (EP), реактивної (EQ), повної (ES)
коефіцієнт потужності cosφ, tgφ
коефіцієнта гармонічних втрат (К-фактор)
до 50-ї гармоніки напруги та струму
до 50-ї інтергармоніки напруги та струму
сумарного коефіцієнта гармонічних складових напруги THD U та THD I
короткочасної та тривалої дози флікера PST і PLT
несиметрії за струмом і напругою
перенапруг, провалів, переривань із можливістю збереження осцилограм
осцилограм струму й напруги для кожного періоду усереднення

Параметр	Діапазон вимірювань і умови	Роздільна здатність	Межа допустимої абсолютної похибки вимірювання
Напруга постійного та змінного струму U_RMS (середньоквадратичне значення, f = 40–70 Гц)	10% × U_nom ≤ U_RMS ≤ 150% × U_nom для U_nom ≥ 64 В	0,01% × U_nom	± 0,001 U_nom
Частота змінного струму f	От 40 до 70 Гц для 10% × U_nom ≤ U_RMS ≤ 200% × U_nom	0,01 Гц	± 0,01 Гц
Середньоквадратичне значення гармонічних складових напруги U_{H, h} (h = 1–50)	Від 0 до 200% U_nom	0,01% × U_nom	± 0,0005 × U_nom (U_{H, h} вим. < 0,01 × U_nom) ± 0,05 × U_{H, h} вим. (U_{H, h} вим. ≥ 0,01 × U_nom
Середньоквадратичне значення інтергармонічних складових напруги U_{C, i} (i = 0–50)	Від 0 до 200% U_nom	0,01%×U_nom	± 0,0005 × U_nom (U_{C, i} вим. < 0,01 × U_nom) ± 0,05 × U_{H, h} вим. (U_{C, i} вим. ≥ 0,01 × U_nom
Сумарний коефіцієнт гармонічних складових напруги THD_U ( h = 2–50)	Від 0 до 100% (для U_RMS > 1% × U_nom)	0,1%	± 0,05×THD_U вим.
Сумарний коефіцієнт інтергармонічних складових напруги TID_U ( i = 0–50)	Від 0 до 100% (для U_RMS > 1% × U_nom)	0,1%	± 0,05×TID_U вим.
Сила постійного й змінного струму (середньоквадратичне значення, f = 40–70 Гц) I_RMS	Без використання кліщів
	Від 0 до 1 В (3,6 В_P-P) K = 1000 А / 1 В	0,01% I_nom	± 0,001%×I_nom
	З гнучкими кліщами F-1, F-2, F-3
	Від 1 до 3000 А (~) (10000 А_P-P)	0,01% × I_nom	± 0,01 × I_RMS вим. ± 0,02 × I_RMS вим. (з урахуванням дод. похибки від становища)
	З вимірювальними кліщами C-4
	Від 0,1 до 10 А (~) Від 10 до 50 А (~) Від 50 до 200 А (~) Від 200 до 1000 А (~) Від 1000 до 1200 А (~) (3600 А_P-P)	0,01% × I_nom	± (0,02 × I_RMS вим. + 0,1 А) ± 0,03 × I_RMS вим. ± 0,015 × I_RMS вим. ± 0,0075 × I_RMS вим. ± 0,005 × I_RMS вим.
	З вимірювальними кліщами C-6
	Від 0,01 до 0,1 А (~) Від 0,1 до 1 А (~) Від 1 до 12 А (~) (36 А_P-P)	0,01% × I_nom	± (0,03 × I_RMS вим. + 1 mА) ± 0,025 × I_RMS вим. ± 0,01 × I_RMS вим.
	З вимірювальними кліщами C-7
	Від 0,01 до 100 А (~) (360 А_P-P)	0,01% × I_nom	± (0,005 × I_RMS вим. + 0,02 А)
Середньоквадратичне значення гармонічних складових сили струму I_{H, h} (h = 1–50)	Залежно від типу використовуваних кліщів (див. характеристики I_RMS)	0,01% × I_nom	± 0,0015 × I_nom (I_{H, h}<0,03 × I_nom) ± 0,05 × I_{H, h} ( I_{H, h}≥0,03 × I_nom)
Середньоквадратичне значення інтергармонічних складових сили струму I_{C, i} (i = 0–50)	Залежно від типу використовуваних кліщів (див. характеристики I_RMS)	0,01% × I_nom	± 0,0015 × I_nom (I_{C, i}<0,03 × I_nom) ± 0,05 × I_{C, i} ( I_{C, i}≥0,03 × I_nom)
Сумарний коефіцієнт гармонічних складових сили струму THD_I(h = 2–50)	Від 0 до 100% (для I_RMS > 1% × I_nom)	0,1%	± 0,05×THD_I вим.
Сумарний коефіцієнт інтергармонічних складових сили струму TID_I(i = 0–50)	Від 0 до 100% (для I_RMS > 1% × I_nom)	0,1%	± 0,05×TID_I вим.
Активна потужність P і активна енергія E_P	80% × U_nom ≤ U_RMS ≤ 120% × U_nom 1% × Inom ≤ I_RMS ≤ Inom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+ δ_I²+ δ_P²) × P(E_p) вим.
Реактивна потужність Q та реактивна енергія E_Q	80% × U_nom ≤ U_RMS ≤ 120%×U_nom 2% × I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+ δ_I²+ δ_P²) × Q(E_Q) вим.
Повна потужність S і повна енергія E_S	80% × U_nom ≤ U_RMS ≤ 120% × U_nom 2% × I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+δ_I²) × S(E_S) вим.
Коефіцієнт потужності PF	Від 0 до 1 Для 50% × U_nom ≤ U_RMS ≤ 120%×U_nom 10% × I_nom ≤ I_RMS ≤ I_nom	0,01	± 0,03
Активна й реактивна потужність гармонік	80% U_nom ≤ U_RMS < 120% U_nom 5% I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	√(δ_Uh²+ δ_Ih²+ δ_Ph²)
Коефіцієнт зсуву фаз cosφ (DPF)	Від 0 до 1 Для 50% × U_nom ≤ U_RMS ≤ 120% × U_nom 10% × I_nom ≤ I_RMS ≤ I_nom	0,01	± 0,03
Кут зсуву фаз між напругою та силою струму φ_{U, I}	Від -180° до +180°	0,01°	± 1°
Короткочасна доза флікера P_st	Від 0,2 до 10 Для U_RMS ≥ 80% × U_nom	0,01	± 0,05 × P_st вим
Тривала доза флікера P_lt	Від 0,2 до 10 Для U_RMS ≥ 80% × U_nom	0,01	± 0,05 × P_lt вим
Кут зсуву фаз напруг φ_U	Від -180° до +180°	0,01°	± 1°
Коефіцієнт несиметрії напруги за зворотною U₂/ U₁ та нульовою послідовністю U₀/ U₁	Від 0 до 20% 80% × U_nom ≤ U_RMS≤ 150% × U_nom	0,1%	± 0,15%
Кут зсуву фаз сили струмів φ_I	Від -180° до +180°	0,01°	± 1°

U_RMS – виміряне значення напруги постійного та змінного струму (середньоквадратичне значення)
I_RMS – виміряне значення сили постійного та змінного струму (середньоквадратичне значення)
U_nom – номінальне значення напруги, встановлене в аналізаторі. Можливі установки напруг із групи: 110 / 190, 115 / 200, 220 / 380, 230 / 400, 240 / 415, 400 / 690 (міжфазне / лінійне). У разі використання трансформаторів в аналізаторі можливе встановлення номінальної напруги (напруги вторинної обмотки) з групи: 100, 110, 115, 120 В. Отже, можливе встановлення номінальної напруги в діапазоні від 100 до 690 В

I_nom – номінальне значення межі діапазону вимірювання для струмових роз’ємів аналізатора (кліщів)
K – коефіцієнт масштабного перетворення вхідних струмових роз’ємів аналізатора

h – порядковий номер гармоніки

U_{H, h вим}_. – виміряне значення середньоквадратичного значення гармонічних складових напруги
I_{H, h вим}_. – виміряне значення середньоквадратичного значення гармонічних складових сили струму

THD_{U вим}_. – виміряне значення сумарного коефіцієнта гармонічних складових напруги

THD_{I вим}_. – виміряне значення сумарного коефіцієнта гармонічних складових сили струму

P(E_p)_вим_. – виміряне значення активної потужності (активної енергії)

Q(E_Q)_вим_. – виміряне значення реактивної потужності (реактивної енергії)

S(E_S)_вим_. – виміряне значення повної потужності (повної енергії)

P_{st вим}_. – виміряне значення короткочасної дози флікера

P_{lt вим}_. – виміряне значення тривалої дози флікера
