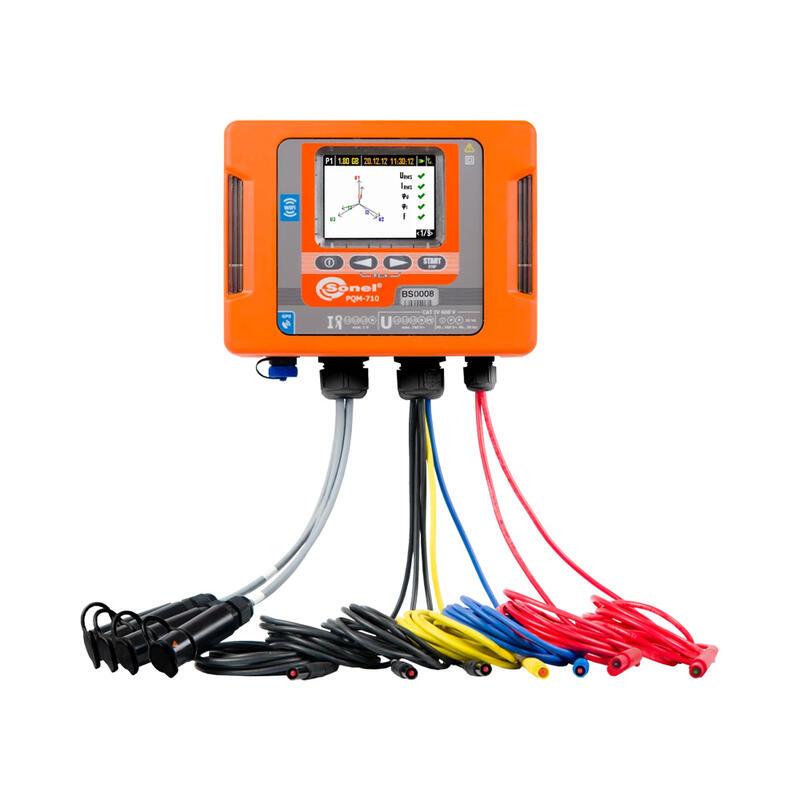

PQM-710UA – аналізатор параметрів якості електроенергії

PQM-710UA розроблений для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах з номінальними частотами 50 / 60 Гц згідно з: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008 (МЕК 61000-4-30) , ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7-2008 (МЕК 61000-4-7:2002)) та ГОСТ 32144-2013 (ГОСТ Р 54149-2010).

Отримати комерційну пропозицію

Ваше ім’я

Назва компанії

Номер телефона

Ми зв’яжемося з Вами в робочий час – з 8:30 до 17:30

Повна відповідність класу А
Реєстрація сигналів управління
GPS-модуль для синхронізації часу
GSM-модуль для обміну даними (налаштування, управління, зчитування даних)
Wi-Fi-модуль. Налаштування вимірювача й аналіз збережених даних здійснюється за допомогою планшетного комп’ютера з адаптованим ПЗ
Ступінь захисту корпусу IP65
Автоматичне формування протоколів реєстрації
Програмне забезпечення SONEL Analysis 4

PQM-710UA адаптований для роботи в складних погодних умовах, не сприйнятливий до електричних полів (можливе встановлення безпосередньо на ЛЕП). Ступінь захисту корпусу відповідає IP65.

Конструкція реєстратора дозволяє працювати за температури від -20°С до +55°C. Стабільна робота за від’ємних температур забезпечується завдяки вбудованого обігріву.

У разі відключення зовнішнього живлення, робота вимірювача підтримуватиметься за рахунок внутрішньої літій-іонної акумуляторної батареї.

PQM-710UA здійснює вимірювання й реєстрацію:

напруги постійного та змінного струму L1, L2, L3, N, PE (п'ять вимірювальних входів). Мінімального, максимального, середнього та миттєвих значень напруги. Можливе спільне використання із трансформаторами напруги
сили постійного та змінного струму L1, L2, L3, N (чотири вимірювальні входи). Мінімального, максимального, середнього та миттєвих значень сили струму. Можливе спільне використання із трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А АС, відрізняються максимальним діаметром обхвату), кліщі C-4 (1000 A AC) та кліщі C-6 (10 A AC), C-7 (100 А AC)
коефіцієнта пікових значень напруги та струму
частоти від 40 до 70 Гц
потужності: активної (P), реактивної (Q), потужності спотворень (D), повної (S)
енергії: активної (EP), реактивної (EQ), повної (ES)
коефіцієнт потужності cosφ, tgφ
коефіцієнта гармонічних втрат (К-фактор)
до 50-ї гармоніки напруги та струму
до 50-ї інтергармоніки напруги та струму
сумарного коефіцієнта гармонічних складових напруги THD U та THD
короткочасної та тривалої дози флікера PST та PLT;
несиметрії за струмом та напругою
перенапруг, провалів, переривань із можливістю збереження осцилограм
осцилограм струму та напруги для кожного періоду усереднення

Параметр	Діапазон вимірювань і умови	Роздільна здатність	Межа допустимої абсолютної похибки вимірювання
Напруга постійного та змінного струму U_RMS (середньоквадратичне значення, f = 40–70 Гц)	10% × U_nom ≤ U_RMS ≤ 150% × U_nom для U_nom ≥ 64 В	0,01% × U_nom	± 0,001 U_nom
Частота змінного струму f	Від 40 до 70 Гц для 10% × U_nom ≤ U_RMS ≤ 200% × U_nom	0,01 Гц	± 0,01 Гц
Середньоквадратичне значення гармонічних складових напруги. U_{H, h} (h = 1–50)	Від 0 до 200% U_nom	0,01% × U_nom	± 0,0005 × U_nom (U_{H, h} вим. < 0,01 × U_nom) ± 0,05 × U_{H, h} вим. (U_{H, h} вим. ≥ 0,01 × U_nom
Середньоквадратичне значення інтергармонічних складових напруги. U_{C, i} (i = 0–50)	Від 0 до 200% U_nom	0,01% × U_nom	±0,0005 × U_nom (U_{C, i} вим. < 0,01 × U_nom) ± 0,05 × U_{H, h} вим. (U_{C, i} вим. ≥ 0,01 × U_nom
Сумарний коефіцієнт гармонічних складових напруги THD_U (h = 2–50)	Від 0 до 100% (для U_RMS > 1% × U_nom)	0,1%	± 0,05 × THD_U вим.
Сумарний коефіцієнт інтергармонічних складових напруги TID_U (i = 0–50)	Від 0 до 100,0% (для U_RMS > 1% × U_nom)	0,1%	± 0,05 × TID_U вим.
Сила постійного та змінного струму (середньоквадратичне значення, f = 40–70 Гц) I_RMS	Без використання кліщів
	Від 0 до 1 В (3,6 В_P-P) K = 1000 А/1 В	0,01% I_nom	± 0,001% × I_nom
	З гнучкими кліщами F-1, F-2, F-3
	Від 1 до 3000 А (~) (10000 А_P-P)	0,01% × I_nom	± 0,01 × I_RMS вим. ± 0,02 × I_RMS вим. (с учетом доп. погрешности от положения)
	З вимірювальними кліщами C-4
	Від 0,1 до 10 А (~) Від 10 до 50 А (~) Від 50 до 200 А (~) Від 200 до 1000 А (~) Від 1000 до 1200 А (~) (3600 А_P-P)	0,01% × I_nom	± (0,03 × I_RMS вим. + 0,1 А) ± 0,03 × I_RMS вим. ± 0,015 × I_RMS вим. ± 0,0075 × I_RMS вим. ± 0,005 × I_RMS вим.
	З вимірювальними кліщами C-6
	Від 0,01 до 0,1 А (~) Від 0,1 до 1 А (~) Від 1 до 12 А (~) (36 А_P-P)	0,01% × I_nom	± (0,03 × I_RMS вим. + 1 mА) ± 0,025 × I_RMS вим. ± 0,01 × I_RMS вим.
	З вимірювальними кліщами C-7
	Від 0,01 до 100 А (~) (360 А_P-P)	0,01% × I_nom	± (0,005 × I_RMS вим. + 0,02 А)
Середньоквадратичне значення гармонічних складових сили струму I_{H, h} (h = 1–50)	Залежно від типу використовуваних кліщів (див. характеристики I_RMS)	0,01% × I_nom	± 0,0015 × I_nom (I_{H, h}< 0,03 × I_nom) ± 0,05 × I_{H, h}(I_{H, h}≥ 0,03 × I_nom)
Середньоквадратичне значення інтергармонічних складових сили струму I_{C, i} (i = 0–50)	Залежно від типу використовуваних кліщів (див. характеристики I_RMS)	0,01% × I_nom	± 0,0015 × I_nom (I_C, i< 0,03 × I_nom) ± 0,05 × I_C, i(I_{C, i}≥ 0,03 × I_nom)
Сумарний коефіцієнт гармонічних складових сили струму THD_I(h = 2–50)	Від 0 до 100% (для I_RMS > 1% × I_nom)	0,1%	± 0,05 × THD_I вим.
Сумарний коефіцієнт гармонічних складових сили струму TID_I(i = 0–50)	Від 0 до 100% (для I_RMS > 1% × I_nom)	0,1%	± 0,05 × TID_I вим.
Активна потужність P і активна енергія E_P	80% × U_nom ≤ U_RMS ≤ 120% × U_nom 1% × I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+ δ_I²+ δ_P²) × P(E_p) вим.
Реактивна потужність Q і реактивна енергія E_Q	80% × U_nom ≤ U_RMS ≤ 120% × U_nom 2% × I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+ δ_I²+ δ_P²) × Q(E_Q) вим.
Повна потужність S і повна енергія E_S	80% × U_nom ≤ U_RMS ≤ 120% × U_nom 2% × I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	± 0,01 × √(δ_U²+ δ_I²) × S(E_S) вим.
Коефіцієнт потужності PF	Від 0 до 1 Для 50% × U_nom ≤ U_RMS ≤ 120% × U_nom 10% × I_nom ≤ I_RMS ≤ I_nom	0,01	± 0,03
Активна й реактивна потужність гармонік	80% U_nom ≤ U_RMS < 120% U_nom 5% I_nom ≤ I_RMS ≤ I_nom	Залежить від U_nom та I_nom	√(δ_Uh²+ δ_Ih²+ δ_Ph²)
Коефіцієнт зсуву фаз cosφ (DPF)	Від 0 до 1 Для 50% × U_nom ≤ U_RMS ≤ 120% × U_nom 10% × I_nom ≤ I_RMS ≤ I_nom	0,01	± 0,03
Кут зсуву фаз між напругою та силою струму φ_{U, I}	Від -180° до +180°	0,01°	± 1°
Короткочасна доза флікера P_st	Від 0,2 до 10 Для U_RMS ≥ 80% × U_nom	0,01	± 0,05 × P_st вим
Тривала доза флікера P_lt	Від 0,2 до 10 Для U_RMS ≥ 80% × U_nom	0,01	± 0,05 × P_lt вим
Кут зсуву фаз напруг φ_U	Від -180° до +180°	0,01°	± 1°
Коефіцієнт несиметрії напруги за зворотною U₂/ U₁ та нульовою послідовністю U₀/ U₁	Від 0 до 20% 80% × U_nom ≤ U_RMS≤ 150% × U_nom	0,1%	± 0,15%
Кут зсуву фаз сили струмів φ_I	Від -180° до +180°	0,01°	± 1°

U_RMS – виміряне значення напруги постійного та змінного струму (середньоквадратичне значення)
I_RMS – виміряне значення сили постійного та змінного струму (середньоквадратичне значення)
U_nom – номінальне значення напруги, встановлене в аналізаторі. Можливі установки напруг із групи 110 / 190, 115 / 200, 220 / 380, 230 / 400, 240 / 415, 400 / 690 (міжфазне / лінійне). У разі використання трансформаторів в аналізаторі можливе встановлення номінальної напруги (напруги вторинної обмотки) з групи: 100, 110, 115, 120 В. Таким чином можлива установка номінальної напруги в діапазоні від 100 до 690 В

I_nom – номінальне значення межі діапазону виміру для струмових роз’ємів аналізатора (кліщів)

K – коефіцієнт масштабного перетворення вхідних струмових роз’ємів аналізатора

h – порядковий номер гармоніки

U_{H, h вим.} – виміряне значення середньоквадратичного значення гармонічних складових напруги

I_{H, h вим.} – виміряне значення середньоквадратичного значення гармонічних складових сили струму

THD_{U вим.} – виміряне значення сумарного коефіцієнта гармонічних складових напруги

THD_{I вим.} – виміряне значення сумарного коефіцієнта гармонічних складових сили струму

P(E_p)_вим. – виміряне значення активної потужності (активної енергії)

Q(E_Q)_вим. – виміряне значення реактивної потужності (реактивної енергії)

S(E_S)_вим. – виміряне значення повної потужності (повної енергії)

P_{st вим.} – виміряне значення короткочасної дози флікера

P_{lt вим.} – виміряне значення тривалої дози флікера
