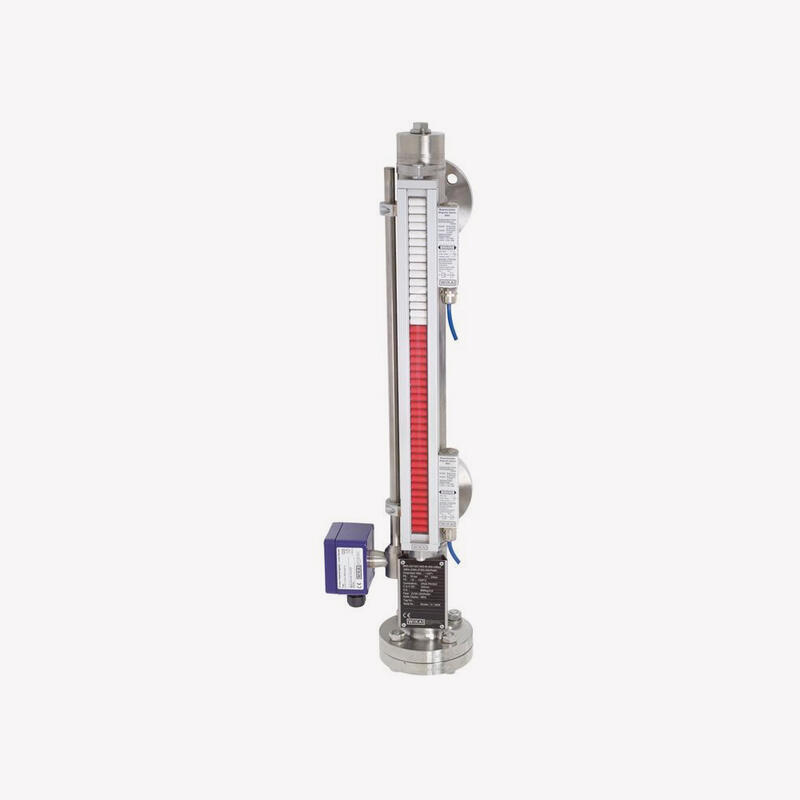

Індикатор рівня байпасу BNA
Магнітний рівнемір моделі BNA складається з перепускної камери, котра як сполучна трубка з’єднується з судиною збоку не менш ніж двома технологічними з’єднаннями (фланцевими, різьовими або приварними). За такого розташування магнітного рівнеміра рівень у перепускній камері відповідає рівню в посудині. Поплавок зі вбудованою системою постійних магнітів, встановлений усередині байпасної камери, безконтактно передає рівень рідини на магнітний індикатор, встановлений зовні байпасної камери. У нього встановлюються з інтервалом 10 мм двокольорові пластикові ролики або пластини з іржостійкої сталі зі стрижневими магнітами.
За рахунок магнітного поля постійної магнітної системи в поплавку магнітного рівня вимірювача елементи індикації через стінку перепускної камери повертаються на 180 °. Для підвищення від білого до червоного; для падаючого рівня від червоного до білого. Отже, магнітний рівнемір чітко показує рівень посудини без електроживлення.
Особливості
- Виробництво, орієнтоване на процес і систему
- Робочі межі:
- Робоча температура: -196...+450 °C
- Робочий тиск: вакуум до 400 бар
- Гранична густина: ≥ 340 кг/м3
- Широкий вибір різних технологічних з’єднань і матеріалів
- Опціонально можливе встановлення датчиків рівня й магнітних перемикачів
- Вибухозахисні версії
Застосування
- Неперервна індикація рівня без джерела живлення
- Індикація рівня пропорційна висоті
- Індивідуальний дизайн і корозійностійкі матеріали роблять продукцію придатною для широкого спектра застосувань
- Хімічна, нафтохімічна промисловість, видобуток нафти й природного газу (на суші та на шельфі), суднобудування, машинобудування, енергетичне обладнання, електростанції
- Очищення технічної та питної води, харчова промисловість, фармацевтична промисловість
