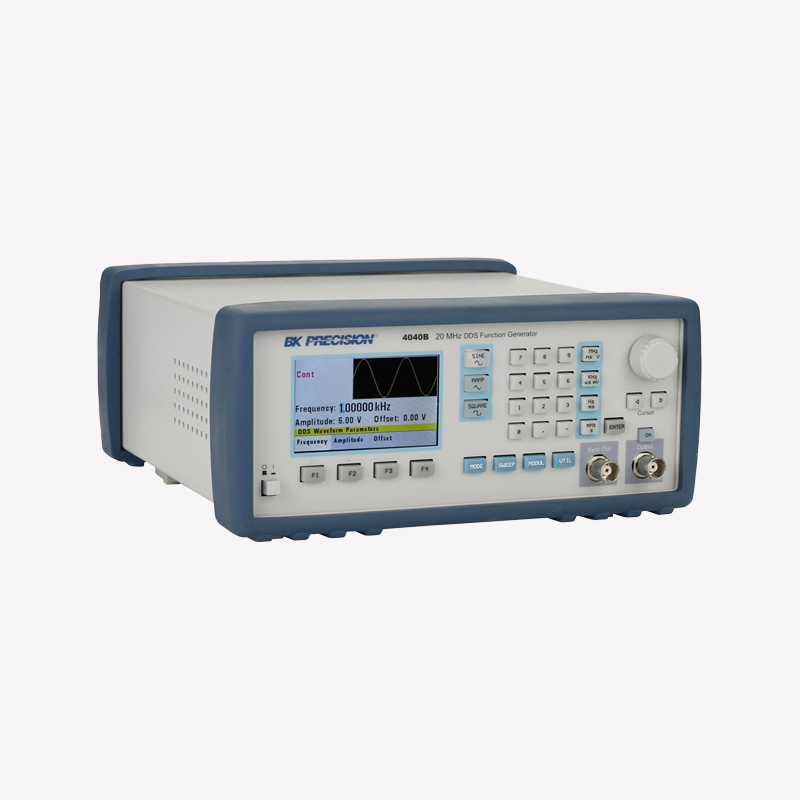

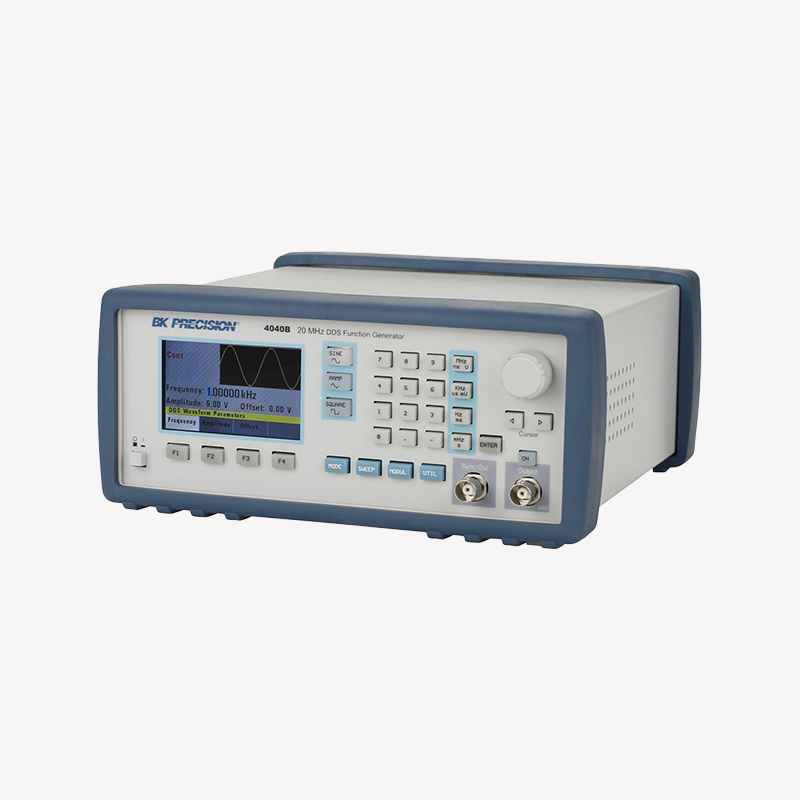

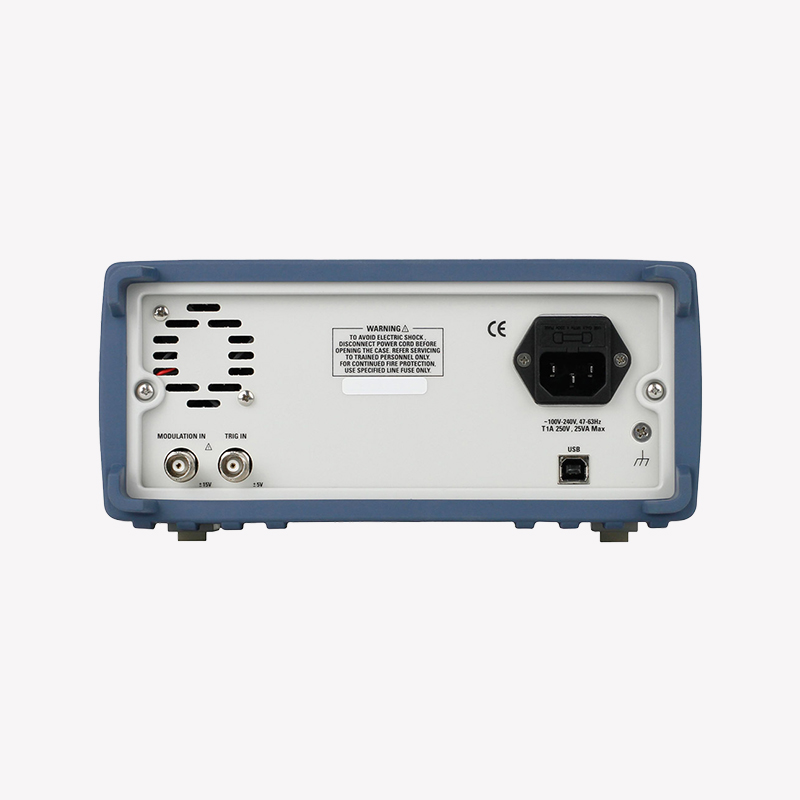

Генератори функцій розгортки Sweep Function Generators DDS (моделі 4014B і 4040B)

Моделі 4014B і 4040B – це генератори функцій DDS (direct digital synthesis – прямого цифрового синтезу) із частотою 12 MHz і 20 MHz, які генерують стабільні й точні синусоїдальної, прямокутної та трикутної форми сигнали. Обидві моделі забезпечують змінну вихідну напругу від 0 до 10 Vpp на 50 Ω (до 20 Vpp на холостий хід), лінійну і логарифмічну розгортку, модуляцію AM / FM, мають вбудований лічильник і безступінчасте зміщення по постійному струму, що дає змогу вводити вихід безпосередньо в ланцюги з правильним рівнем зсуву. Окремі підсилювачі вихідної амплітуди і зсуву по постійному струму дають змогу встановити великий зсув по постійному струму (наприклад ± 4,99 V) з невеликою амплітудою вихідного сигналу (наприклад, 10 mV), що зазвичай трапляється в більш дорогих генераторах.

Отримати комерційну пропозицію

Ваше ім’я

Назва компанії

Номер телефона

Ми зв’яжемося з Вами в робочий час – з 8:30 до 17:30

Прилади 4014B і 4040B розроблені на основі двотехнологічної архітектури, що поєднує традиційну технологію DDS із генератором прямокутних хвиль з низьким рівнем джитера.

Прилади генерують двоточковий сигнал для імітації амплітуди й використовують високоточну схему ФАПЧ (фазового автопідстроювання частоти), англ. PLL (phase-locked loop), для синхронізації. Порівняно із сигналами, що генеруються типовими недорогими генераторами DDS-функцій та сигналів довільної форми, ця реалізація значно мінімізує джитер і покращує стабільність фронту прямокутних хвиль. Покращена цілісність сигналу дозволяє використовувати ці генератори для імітації надійних тактових сигналів, генерації тригерів або перевірки послідовних шин даних.

Моделі чудово підходять для використання в закладах освіти й інших сферах, де потрібні цифрові генератори функцій з можливостями розгортки та модуляції

Особливості й переваги

Синусоїдальні та прямокутні форми сигналу до 12 MHz (модель 4014B) або 20 MHz (модель 4040B)
Трикутної / пилкоподібної форми сигнали до 1 MHz (модель 4014B) або 2 MHz (модель 4040B)

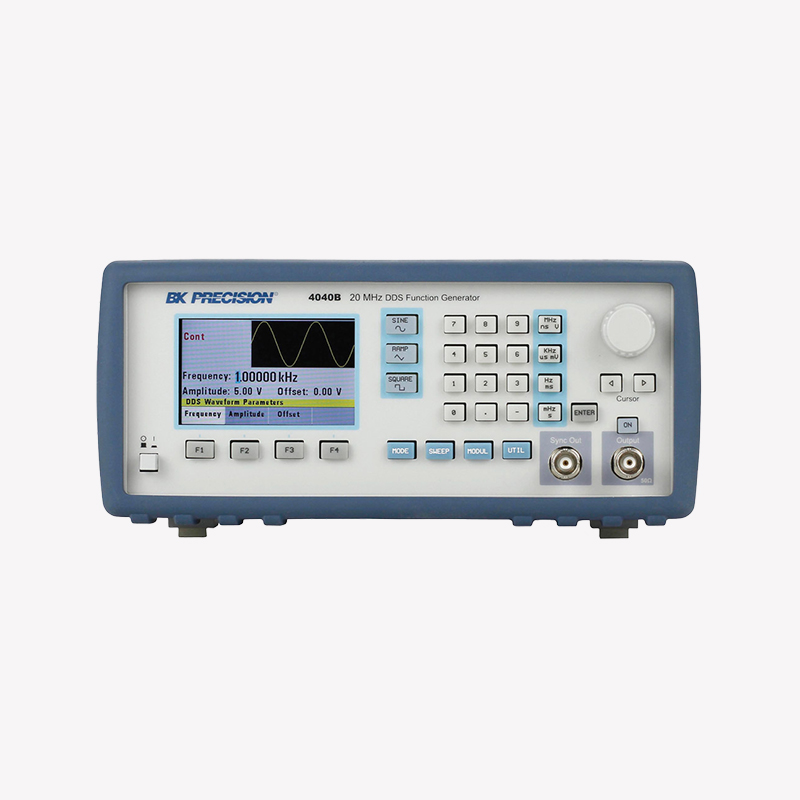

Яскравий кольоровий дисплей із попереднім переглядом форми сигналу
Лінійна та логарифмічна розгортка
Модуляція AM / FM
Незалежні вихідні підсилювачі й підсилювачі зсуву постійного струму, що дають змогу отримувати вихідні сигнали малої амплітуди з великими зсувами постійного струму
Генерація прямокутних хвиль із низьким рівнем джитера
Регульований робочий цикл
Кнопка увімкнення / вимкнення виходу
Внутрішній / зовнішній запуск
Штриховий та імпульсний режими (тільки модель 4040B)
Вбудований лічильник
Інтерфейс USB
SCPI-сумісний набір команд
Захист від короткого замикання й перенапруги на всіх входах і виходах (модель 4014B)

Модель	4014B	4040B
Синусоїдальний і квадратичний діапазон частот	0,01 Hz – 12 MHz	0,01 Hz – 20 MHz
Діапазон частот трикутної / пилкоподібної форми	0,01 Hz – 1 MHz	0,01 Hz – 2 MHz

Порівняльні технічні характеристики приладів

Технічні характеристики	Модель 4014B	Модель 4040B
Частотні характеристики
Синусоїдальна форма сигналу	0,01 Hz – 12 MHz	0,01 Hz – 20 MHz
Прямокутна форма сигналу	0,01 Hz – 12 MHz	0,01 Hz – 20 MHz
Трикутна форма сигналу	0,01 Hz – 12 MHz	0,01 Hz – 20 MHz
Роздільна здатність	6 знаків* або 10 MHz
Точність	0,01 % ± 0,006 Hz
Вихідні характеристики
Амплітудний діапазон	Від 10 mVpp до 10 Vpp (на 50 Ω); 20 mVpp до 20 Vpp (розімкнутий контур)
Роздільна здатність за амплітудою	Три цифри (1 000 підрахунків)
Точність амплітуди	± 2 % ± 20 mV запрограмованого виходу від 1,01 V до 10 V
Плоскість	± 0,5 dB – 1 MHz ± 1 dB – 12 MHz	± 0,5 dB – 1 MHz ± 1 dB – 20 MHz
Діапазон зміщення постійного струму	Від -4,99 V до 4,99 V (на 50 Ω)
Роздільна здатність зсуву постійного струму	10 mV, три цифри
Точність зміщення постійного струму	± 2 % ± 10 mV (на 50 Ω)
Вихідний опір	50 Ω ± 2 %
Захист виходу	Захист від короткого замикання або випадкової напруги, що подається на головний вихідний роз’єм
Характеристики форми сигналу
Гармонічні спотворення (для синусоїди за 5 Vp-p на 50 Ω)	0–1 MHz, < -60 dBc 1 MHz – 5 MHz, < -50 dBc 5 MHz – 12 MHz, < -45 dBc	0–1 MHz, < -60 dBc 1 MHz – 5 MHz, < -50 dBc 5 MHz – 12 MHz, < -45 dBc 12 MHz – 20 MHz, < -50 dBc
Час підіймання / опускання прямокутного сигналу	≤ 20 нс (від 10 % до 90 % за повної амплітуди в 50 Ω)
Робочий цикл	Прямокутник: 20–80 %, до 2 MHz Трикутник: 1–99 % із кроком 1 %, до 200 kHz
Точність симетрії на рівні 50 %	± 1%
Джитер (квадратний)	< 100 ps rms (від циклу до циклу, типово)
Режими роботи
Безперервний	Вихід безперервний за запрограмованих параметрів
Спрацьовує	Вихід перебуває в стані спокою, поки не спрацює внутрішній або зовнішній тригер, у цей час генерується один цикл із формою сигналу відповідно до запрограмованих параметрів. Частота циклу форми сигналу обмежена до 1 MHz
Gate		Те ж саме, що і в тригерному режимі, за винятком того, що форма сигналу виконується протягом тривалості Gate-сигналу. Останній розпочатий цикл завершено
Імпульс		Від 2 до 65535 циклів
Джерело тригера	Джерело тригера може бути внутрішнім, зовнішнім або ручним. Внутрішня частота запуску 0,1 Hz – 1 MHz (1–10 s)
Модуляційні характеристики
Амплітудна модуляція
Внутрішня	0,1 Hz – 20 kHz, тільки синус	0,1 Hz – 20 kHz, синусоїдальна, квадратна або трикутна форма сигналу
Зовнішня	5 Vp-p для 100 % модуляції, вхідний опір 10 kΩ
Частотна модуляція
Внутрішня	0,1 Hz – 20 kHz, тільки синус	0,1 Hz – 20 кHz, синусоїдальна, квадратна або трикутна форма сигналу
Зовнішня	5 Vp-p для 100 % модуляції, вхідний опір 10 kΩ
Характеристики розгортки
Форма розгортки	Лінійний або логарифмічний, вгору або вниз
Час зачистки	10 ms – 100 s
Вхід і вихід
Тригер IN	Сумісність із TTL Максимальна швидкість 1 MHz Вхідний опір 1 kΩ Мінімальна ширина > 50 ns
Синхронізація	TTL-імпульс із запрограмованою частотою опір джерела 50 Ω
Модуляційний вхід	5 Vp-p для 100 % модуляції вхідний опір 10 kΩ DC на > мінімальна смуга пропускання 20 kHz
Характеристики лічильника
Діапазон	Від 50 Hz до 25 MHz
Роздільна здатність	Автоматичний набір, до 8 цифр
Точність	± 0,02 % ± дві цифри
Чутливість	100 mVrms, типово
Загальна інформація
Пам’ять	10 налаштувань приладу	20 налаштувань приладу
Живлення	100 V – 240 VАС ± 10 %
Температура	Від 0 °C до +50 °C
Температура зберігання	Від -10 °C до +70 °C
Вологість	95 % відносної вологості від 0 °C до +30 °C
Розміри (Ш х В х Г)	213 x 88 x 210 мм
Вага	2,5 кг
Електромагнітна сумісність	Відповідає вимогам Директиви ЕМС 2004/108/EC, EN 55011, EN 55082
Безпека	Відповідає Директиві щодо низьковольтних пристроїв 2006/95/EC, EN 61010
Комплект поставки	Шнур живлення, інтерфейсний кабель USB (тип A-B), сертифікат калібрування

*Для прямокутної хвилі роздільна здатність до чотирьох цифр за частоти > 20 kHz

Примітка: усі технічні характеристики стосуються пристрою після стабілізації температури протягом 15 хвилин за температури навколишнього середовища 23 °C ± 5 °C. Технічні характеристики можуть бути змінені без попереднього повідомлення.
