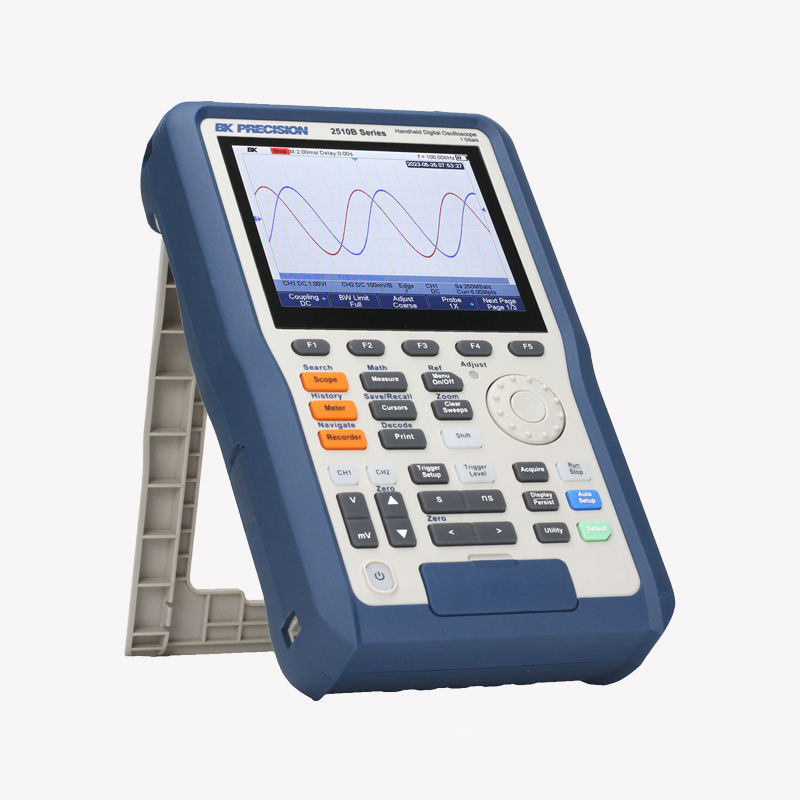

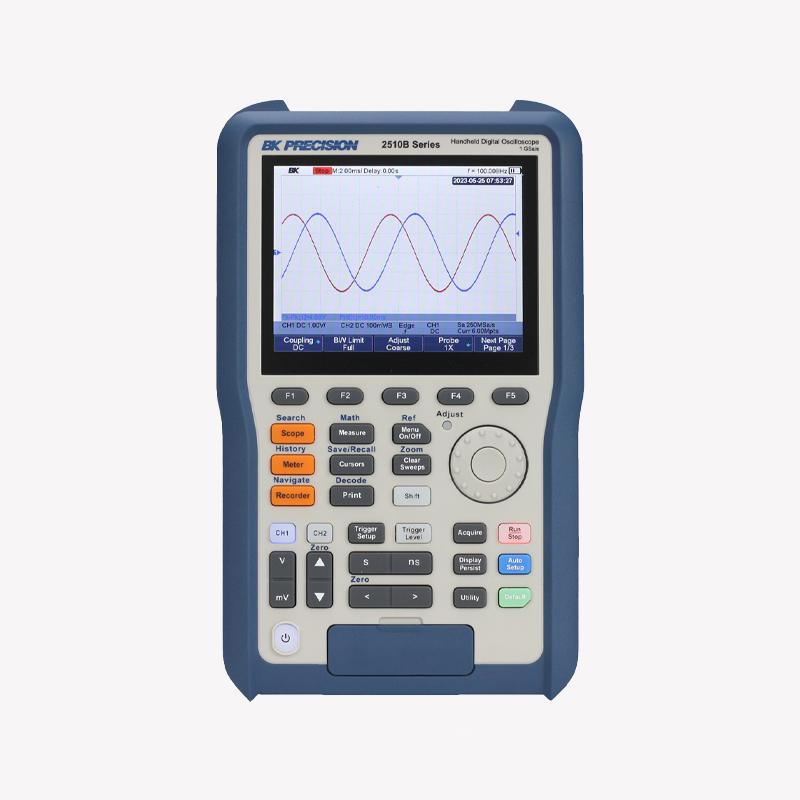

Портативні цифрові осцилографи з вбудованою пам'яттю Серія 2510B

Портативні цифрові осцилографи серії 2510B поєднують в собі можливості вимірювання і реєстрації з плаваючою точкою і вбудованим цифровим мультиметром (DMM) - все в одному портативному і легкому корпусі.

Ці універсальні осцилографи мають два аналогові канали з максимальною смугою пропускання 200 МГц і максимальною частотою дискретизації 1 GSa/s. Крім того, об'єм пам'яті 12 Mpts, режим послідовності та швидкість оновлення 400 000 сигналів на секунду дозволяють користувачам фіксувати з високою точністю перехідні процеси та довготривалу поведінку сигналів.

Моделі 2515B і 2516B забезпечують повну ізоляцію між обома каналами осцилографа, каналом мультиметра, входом живлення та портом USB-хоста і пристрою.

Вбудований мультиметр з роздільною здатністю 6000 імпульсів дозволяє користувачам швидко переходити від осцилографа до цифрового мультиметра для вимірювання постійної та змінної напруги, струму, опору та ємності, включаючи тести діодів та ланцюгів.

Ці портативні цифрові осцилографи мають багато корисних функцій запису, таких як реєстратор даних осцилографа та побудова тренду, що дозволяє реєструвати дані з входів осцилографа та мультиметра. Функція реєстратора осцилографа забезпечує частоту дискретизації до 25 kSa/s, 50 МБ внутрішньої пам'яті та підтримку безпосереднього запису на зовнішній диск обсягом до 2 ГБ. Графік тренду дозволяє користувачам записувати вимірювання осцилографа або вимірювального приладу з частотою до 10 Гц та з максимальною глибиною пам'яті 3,6 млн семплів.

Портативні осцилографи серії 2510B ідеально підходять для промислового застосування, систем електропостачання, електронного проектування, а також для польових випробувань і обслуговування.

Особливості та переваги

  • Смуга пропускання: 100 МГц (модель 2511B/2515B) і 200 МГц (модель 2512B/2516B)
  • Максимальна частота дискретизації 1 GSa/s
  • Максимальна глибина пам'яті 12 Mpts
  • Швидкість оновлення форми сигналу 100 000 wfms/s (нормальний режим), до 400 000 wfms/s (послідовний режим)

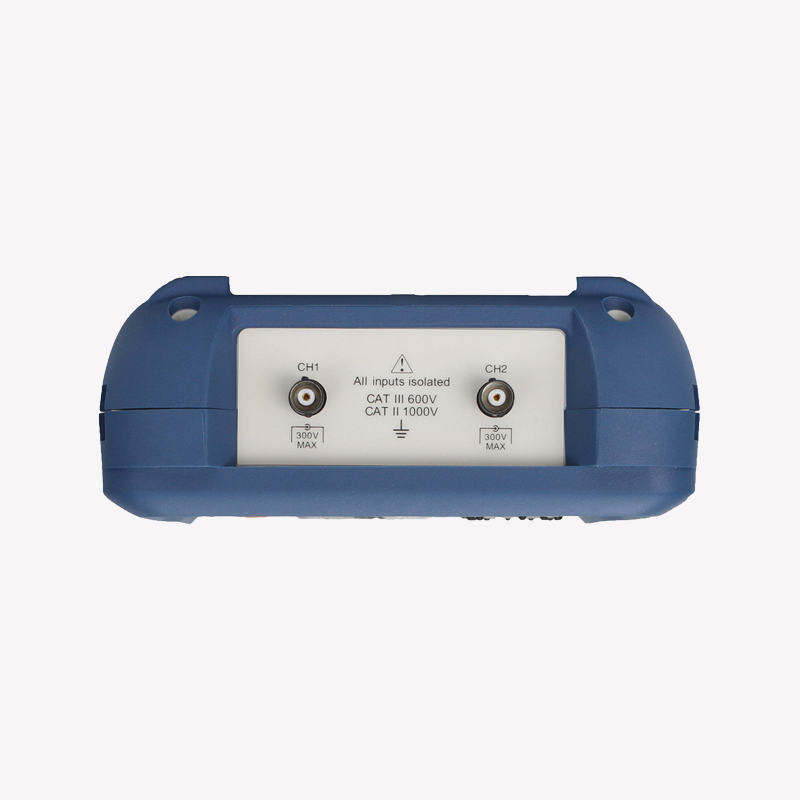

  • 2 повністю ізольовані та плаваючі входи з номінальною напругою 1000 В CAT II, 600 В CAT III (ізольовані моделі 2515B та 2516B)
  • 300 В CAT II входи (неізольовані моделі 2511B і 2512B)
  • Вбудований 6000-розрядний цифровий мультиметр з вимірюванням справжнього середньоквадратичного значення змінної напруги та струму
  • Осцилограф і графіки трендів вимірювального приладу для реєстрації даних
  • 5,6-дюймовий TFT-LCD (640 x 480)
  • Компактний і легкий – 1,75 кг
  • До 5,5 годин (2511B / 2512B) або 4 години (2515B / 2516B) безперервної роботи від акумулятора
  • FFT, що включає сім додаткових математичних функцій: додавання, віднімання, множення, ділення, диференціювання, інтегрування та обчислення квадратного кореня
  • 38 автоматичних вимірювань
  • Декодування послідовної шини для протоколів IIC, SPI, UART, CAN і LIN

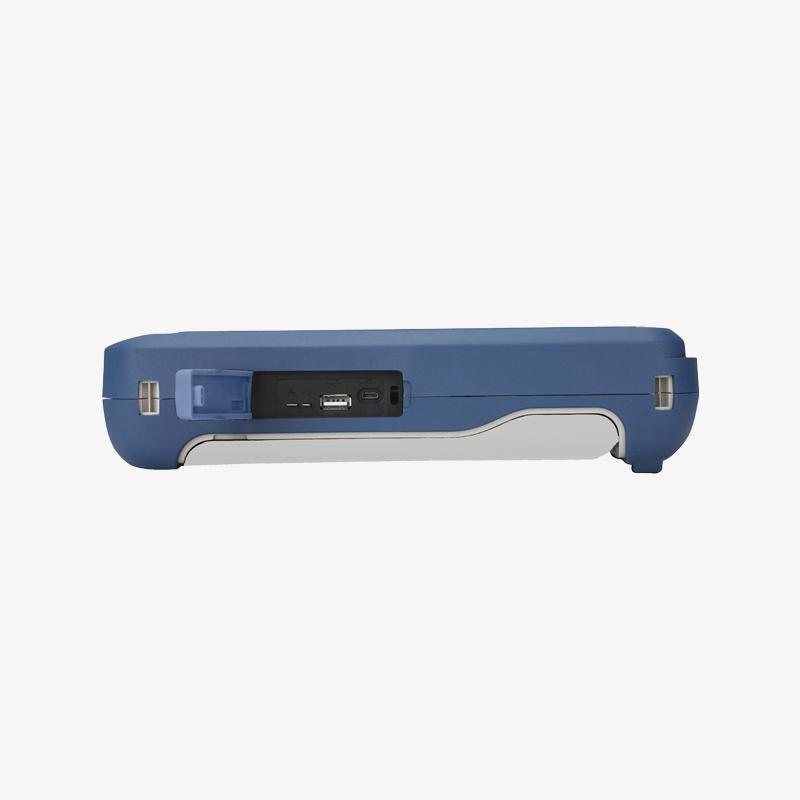

  • Порт USB-хост для збереження та відновлення налаштувань форм хвиль, даних та знімків екрана на USB-флеш-накопичувач
  • Порт USB (Micro USB-TMC) для підключення до ПК
  • Підтримка команд SCPI

Модель

2511B

2512B

2515B

2516B

Смуга пропускання

100 МГц

200 МГц

100 МГц

200 МГц

Канали

2 неізольовані

2 повністю ізольовані

Типові застосування

Загальна електроніка

Силова електроніка та промисловість

Плаваючі та диференціальні вимірювання

Багато застосувань в промислових умовах, таких як силова електроніка, вимагають вимірювання високих значень напруги і струмів, які не мають відношення до «землі». Традиційні осцилографи з лінійним живленням зазвичай мають загальний сигнал, підключений до «землі», яким зазвичай є корпус осцилографа. Це означає, що всі вимірювання повинні проводитися відносно «землі», що не дозволяє користувачам проводити диференціальні вимірювання, де жодна з точок тестування не має відношення до «землі».

Як обхідний шлях, деякі користувачі вирішують «заземлити» осцилограф, від'єднавши корпус приладу (включно з зовнішньою частиною роз'ємів BNC) від заземлення електромережі. Подібне «заземлення» осцилографа не рекомендується, оскільки це може становити небезпеку для користувача, а також призвести до неточних результатів вимірювань через паразитні ємності, які можуть викликати так званий «дзвін» і зробити вимірювання неточними. Серія 2510B дозволяє інженерам і технічним фахівцям проводити точні та безпечні вимірювання, коли опорний сигнал є плаваючим і жодна з двох точок вимірювання не пов'язана з заземленням.

Повністю ізольована конструкція каналів для безпечних вимірювань (тільки моделі 2515B/2516B) Моделі 2515B і 2516B забезпечують можливість вимірювання з плаваючим замиканням за допомогою двох вхідних каналів CAT III 600 В і мають електрично ізольовану схему між входами та цифровою схемою збору даних. Ізоляція опорних потенціалів заземлення усуває замикання на землю та сприяє зменшенню шуму в каналах і перехресних перешкод.

Усі моделі серії 2510B стандартно оснащені пасивними пробниками з високою пропускною здатністю та сертифікатом безпеки (по одному на канал), що допоможе вам максимально ефективно використовувати осцилограф.

Модель

Щупи в комплекті

2511B, 2512В

Два 250 МГц пропускна здатність, x1/x10



зонди, розраховані на 300 В CAT II

2515B, 2516B

Два захищені від дотику 250 МГц,  x10, розраховані

на 1000 В CAT II, 600 В CAT III  вимірювання

Модель



Максимальний вхідний сигнал клас безпеки

Максимальний плаваючий опорний рівень безпеки

зі щупум

без щупа

2511B / 2512B

 300 Vrms CAT II

300 Vrms CAT II

 30 Vrms

2515B / 2516B

 1000 Vrms CAT II, 600 Vrms CAT III

 300 Vrms CAT II

 1000 Vrms CAT II, 600 Vrms CAT III

Компоненти, які можна замовити додатково

  1. Набір універсальних адаптерів BNC та N-типу загального призначення Model CC500

Набір універсальних адаптерів BNC та N-типу загального призначення забезпечує повний асортимент коаксіальних адаптерів BNC і N-типу як одного типу, так і міжтипових, для базових задач ВЧ-випробувань і пошуку несправностей.

Набір із 12 елементів, упакований у зручний кейс із поролоновою вкладкою для легкого вибору та використання, ідеально підходить для всіх популярних вимірювальних приладів. До складу входять найбільш уживані адаптери BNC та N-типу для щоденних вимірювань.

Усі компоненти мають хвильовий опір 50 Ω, позолочені центральні контакти та низький КСХН (VSWR), що забезпечує точні та відтворювані результати вимірювань.

Особливості:

  • Роз’єми BNC та N-типу, 50 Ω
  • Позолочені центральні контакти
  • Кейс для зберігання

Застосування:

  • Виробничі випробувальні станції
  • Сервісні та ремонтні підрозділи
  • Навчальні вимірювальні стенди
  1. Високовольтний осцилографічний щуп, 10 кВ, 40 МГц, Model PR-55

Якщо напруги, які необхідно вимірювати за допомогою осцилографа, перевищують характеристики щупів загального призначення, компанія SEFRAM пропонує високовольтні щупи, призначені для таких задач.

  • Ослаблення ×1000
  • Вхідний опір 100 МОм / 1 пФ
  • Смуга пропускання до 40 МГц
  • Довжина кабелю 80" (2,0 м)
  1. Осцилографічний струмовий кліщовий щуп AC/DC, 300 кГц, Model CP62
  • Струмовий щуп CP62 дозволяє осцилографу загального призначення відображати сигнали змінного та постійного струму до 100 А (пікове значення) або 70 А (RMS). Також щуп CP62 може використовуватися для вимірювання змінного та постійного струму мультиметром за допомогою рекомендованого аксесуара TL62 (перехідник BNC–банан).
  • Діапазон вимірювання струму: від 50 мА до 100 А (пік)
  • Частотний діапазон: від DC до 300 кГц
  1. Змінна Li-Ion батарейка, Model BP2510B. Орієнтовний час роботи від повністю зарядженої батареї до 4х годин.
  1. Мережевий адаптер змінного струму Model BE2510B. Вхід: 100 – 240 В змінного струму, 50/60 Гц Вихід: 9,5 В постійного струму, 4 А.
