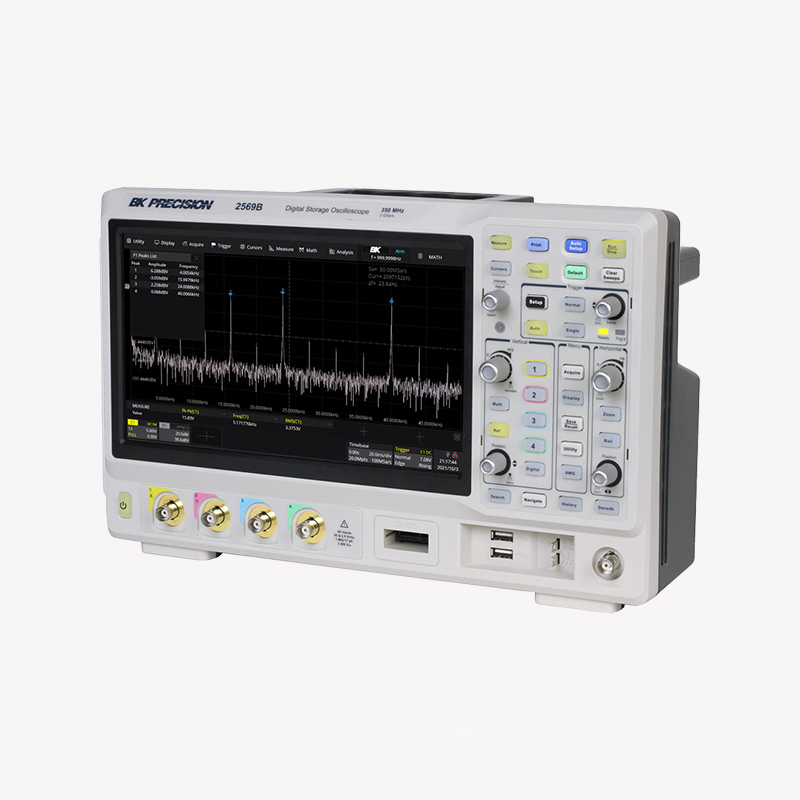

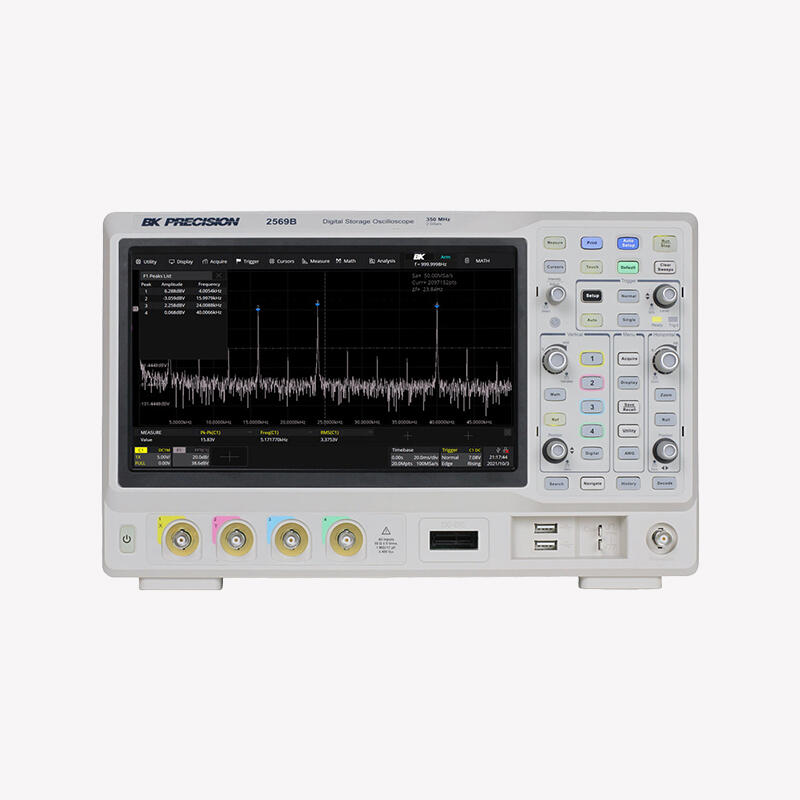

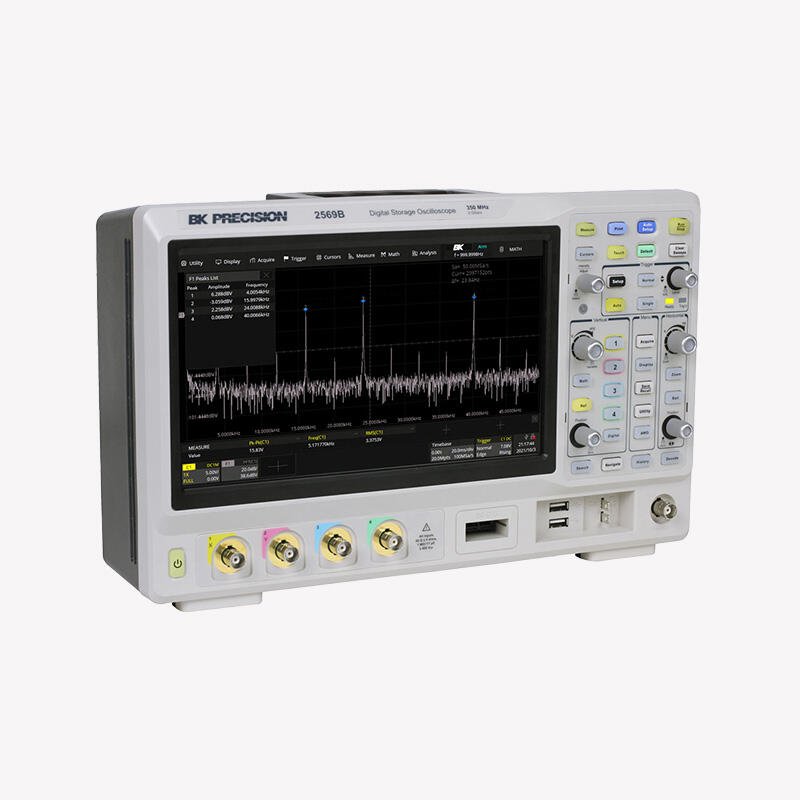

Цифрові запам’ятовувальні пристрої та осцилографи змішаних сигналів, серія 2560B
Серія цифрових запам’ятовувальних осцилографів (DSO) і осцилографів змішаних сигналів (MSO) 2560B розширює межі застосування завдяки новим і вдосконаленим функціям, яких не було в попередніх моделях. Кожна модель має чотири канали з глибиною пам’яті 200 Mpts і максимальною частотою дискретизації 2 гігавибірки/с.
Осцилографи оснащені 10,1-дюймовим (1024 x 600) ємнісним екраном з високою швидкістю оновлення осцилограм (120 000 осцилограм в секунду), що дозволяє фіксувати нечасті збої з відмінною точністю передачі сигналу.
Логічний аналізатор і програмне забезпечення для декодування надають 16 додаткових цифрових каналів і підтримку декодування послідовної шини для протоколів I2C, SPI, UART, CAN і LIN.
Максимізуйте продуктивність завдяки широкому переліку функцій, включаючи тригерні зони, форми запису сигналів, тестування граничних значень та автоматичні вимірювання. Відображайте характеристики частотної характеристики за допомогою функцій побудови графіків Боде або оцінюйте імпульсні джерела живлення за допомогою інструменту аналізу потужності. Вбудований в усі моделі генератор сигналів 50 МГц DDS забезпечує вихідний сигнал синусоїдальної, прямокутної, імпульсної, шумової, постійної чи довільної форми пристрою, що тестується.
Серія 2560B пропонує повний набір інструментів для фіксації аномалій сигналу, декодування протоколів послідовної шини і полегшення налагодження та аналізу.
Додаткові опції доступні для декодування I2S, FlexRay, CAN FD, MIL-STD-1553B, SENT та Manchester протоколи.
Особливості та переваги
- Смуга пропускання до 350 МГц
- 4 аналогові канали
- Максимальна частота дискретизації 2 GSa/s
- Глибина пам’яті 200 Mpts
- Максимальна швидкість оновлення осцилограм 120 000 (звичайний режим) і 500 000 (режим послідовності) осцилограм на секунду
- Режим історії та послідовності зберігає максимум 90 000 кадрів
- 10,1-дюймовий ємнісний сенсорний екран
- 10-бітний режим покращує вертикальну роздільну здатність
- Випереджувальні тригери з підтримкою зони спрацьовування
- Вбудований генератор довільної форми сигналу 50 МГц
- Інструмент аналізу потужності оцінює 11 різних параметрів
- Автоматичні вимірювання зі статистикою та гістограмою
- Математичні функції підтримують 2 потоки та редактор формул
- 2 Mpts FFT забезпечує високу роздільну здатність при перегляді сигналів в частотній області
- Додаткові 16 цифрових каналів у стандартних моделях MSO (опція доступна для DSO)
- Декодер послідовної шини підтримує протоколи I2C, SPI, UART, CAN і LIN
- Високошвидкісне тестування Pass/Fail та спеціальний інструмент редактора маскування
- Керування осцилографом зі звичайного веб-браузера через вбудований веб-сервер

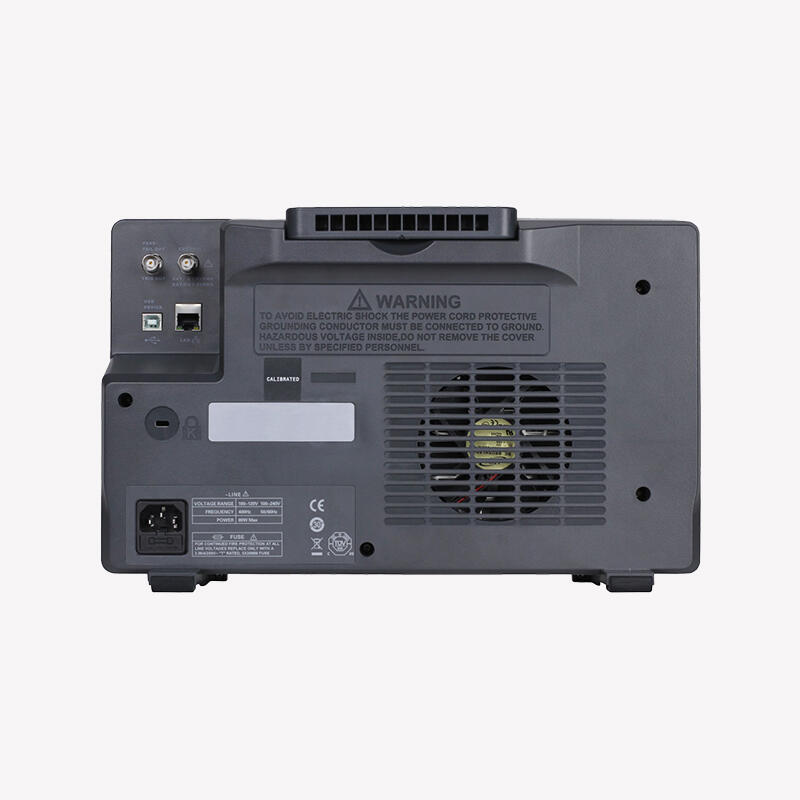

- USBTMC-сумісний порт пристрою та інтерфейси локальної мережі
