Портативний багатоканальний реєстратор даних, серія DAS240

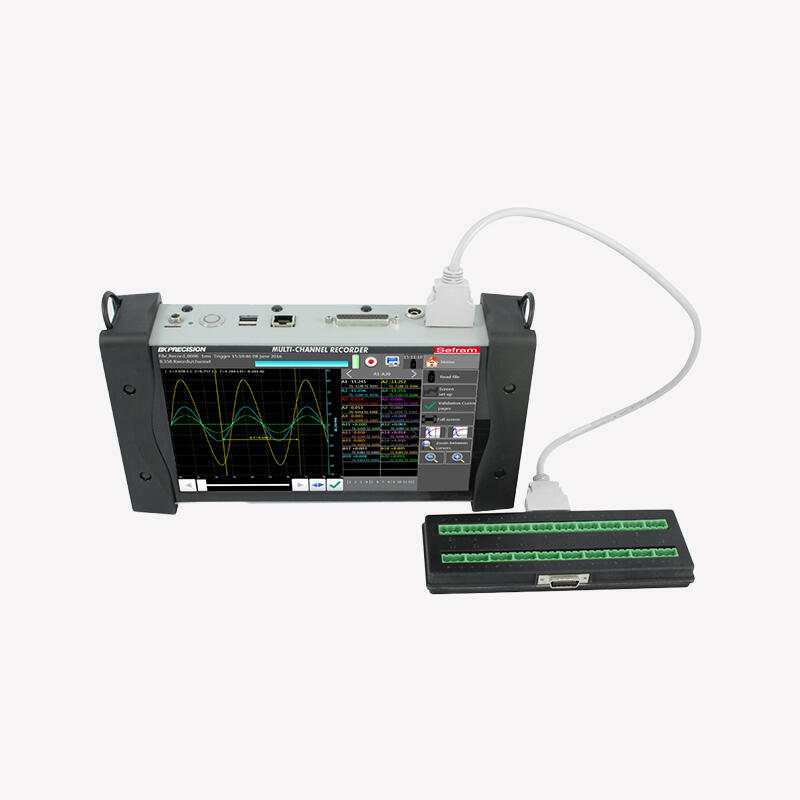

DAS240 ідеально підходить для вимірювання й реєстрації таких поширених параметрів, як напруга, струм, температура, тиск, тощо з частотою дискретизації до 1000 вибірок на секунду. Він має 20 універсальних аналогових входів зі зручними гвинтовими клемами та можливість підключити модулі розширення, до 200 каналів. Цей реєстратор даних також має дискретні входи й виходи тривог для моніторингу технологічних процесів.

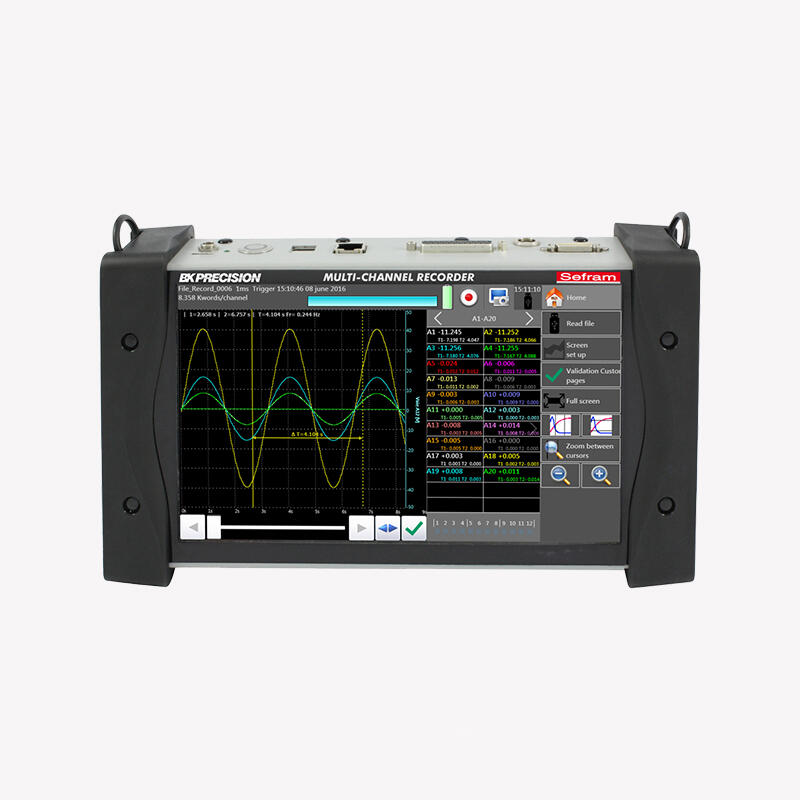

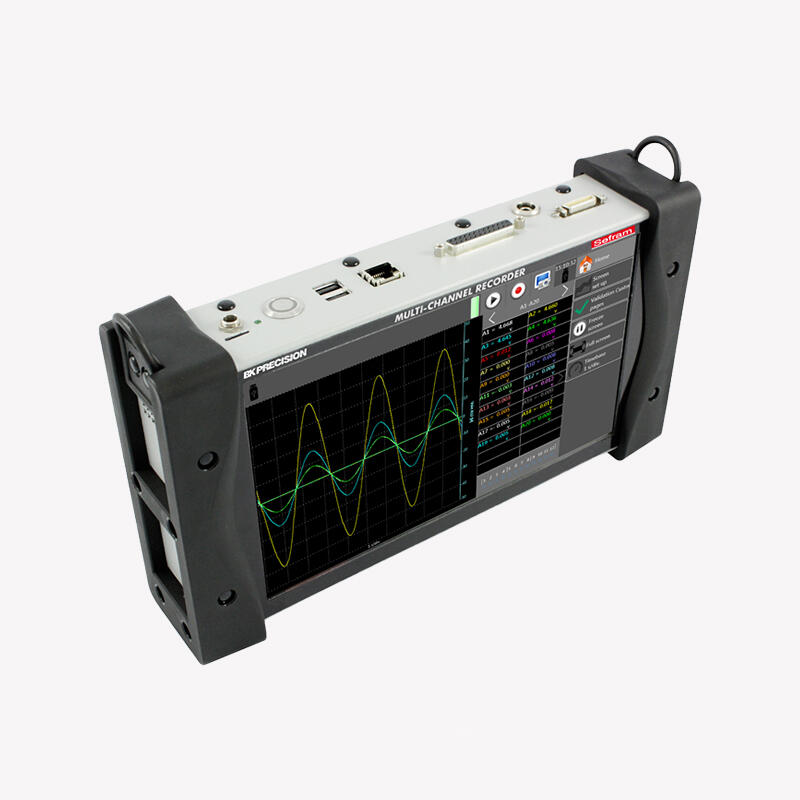

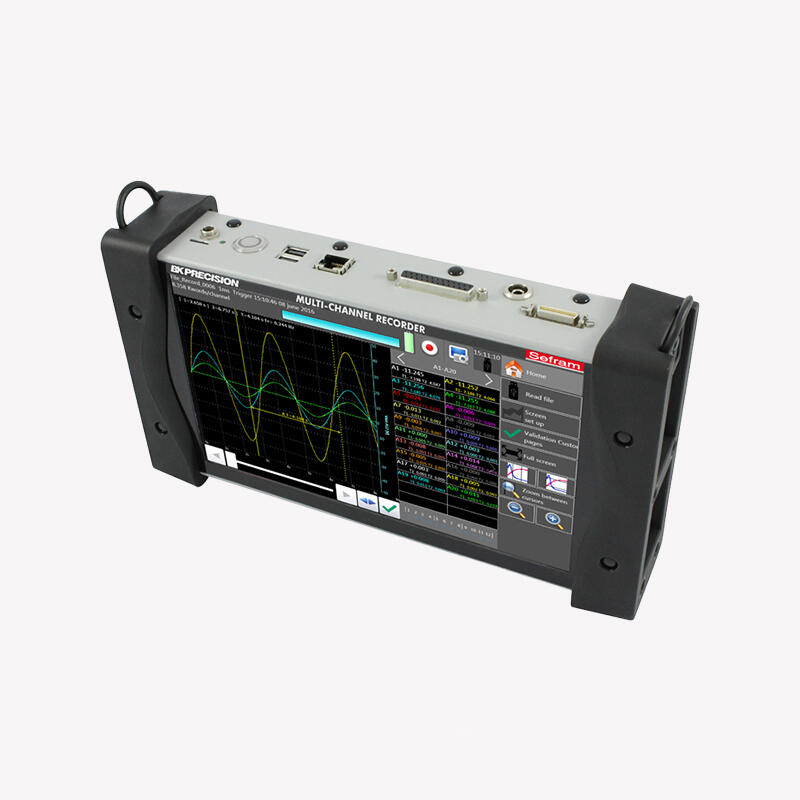

Вимірювання можна переглядати у графічному й числовому вигляді на 10-дюймовому кольоровому сенсорному екрані. Меню з піктограмами полегшують навігацію по інтерфейсу користувача, а екран налаштування каналів відображає налаштування для всіх каналів, серед яких тип вимірювання, налаштування фільтрів і масштабування.

DAS240 забезпечує підключення до локальної мережі та драйвери LabVIEWTM для дистанційного керування й реєстрації даних безпосередньо на ПК. Також доступне безкоштовне додаткове програмне забезпечення для перегляду отриманих даних, передачі файлів і експорту в поширені формати.

Реєстратор даних DAS240 має 32 ГБ пам'яті для запису даних протягом тривалого періоду. З додатковим внутрішнім акумулятором (опція -BAT) DAS240 може працювати до 15 годин без підключення до зовнішнього живлення.

Аналогові канали
Аналогові вхідні канали	20 стандартних, з можливістю розширення до 200 (за допомогою додаткових 20-канальних модулів
Напруга постійного струму
Діапазони	± (0,5, 1, 2,5, 5, 10, 25, 50, 100) мВ ± (0,5, 1, 2,5, 5, 10, 25, 50, 100) В
Максимальна вхідна напруга	100 В постійного струму
Точність	0,1 % повної шкали ± 10 мкВ
Температура вимірювання за допомогою термопар
Діапазон датчиків за типом (холодний перехід) компенсація: ± 0,5 °C	J	Від -210 °C до +1200 °C
	K	Від -250 °C до +1370 °C
	T	Від -200 °C до +400 °C
	S	Від -50 °C до +1760 °C
	B	Від +200 °C до +1820 °C
	E	Від -250 °C до +1000 °C
	N	Від -250 °C до +1300 °C
	C	Від 0 °C до +2320 °C
	L	Від -200 °C до +900 °C
	R	Від -40 °C до +1500 °C
Температура вимірювання за допомогою Pt100 і Pt1000
Струм	1 мА (Pt100), 100 мкА (Pt1000)
Діапазон	Від -200 °C до +850 °C
Підключення датчика	Дво- й тридротове
Точність (при 20 °C)	0,3 °C ± 0,1 % показань
Компенсація опору	Два дроти		30 Ω макс.
	Три дроти		50 Ω макс.
Опір
Діапазон	1 кОм і 10 кОм
Точність	1 Ω (діапазон 1 кОм) і 10 Ω (діапазон 10 кОм)
Логічні канали
Логічний вхід / вихід
Кількість каналів	12
Максимально допустима напруга	24 В Cat I
Вхідний опір	4,7 кОм
Частота дискретизації	1 мс (максимум.)
Вхідний часовий інтервал
Кількість каналів	4 (K1–K4)
Максимально допустима напруга	24 В Cat I
Вхідний опір	4,7 кОм
Частота дискретизації	1 мс (макс.)
Лічильник імпульсів	Від 0 до 10 мільйонів, точність 0,1 %
Вимірювання частоти	1 Гц до 10 кГц, точність 0,1 %
Вимірювання ШІМ	Від 100 Гц до 2 кГц, точність 0,1
Вихід тривоги
Кількість каналів	Чотири типи тривоги (A, B, C, D)
Вихідна напруга	Від 0 до 5 В
Система збору даних
Роздільна здатність	16 біт
Система збору даних	Сканування, по одному зразку на канал
Інтервал вибірки	U > 50 мВ		Від 1 мс до 20 хв
	V ≤ 50 мВ, термопари й Pt100 / Pt1000		Від 2 мс до 20 хв
Спрацювання за (тригер):	Дата, затримка, поріг, рівень фронту, комбінація порогів (та/або), слово на логічних каналах
Попередній тригер	Змінна (в межах від 0 до 100 000 зразків)
Загальна інформація
Розмір внутрішнього флеш-накопичувача	32 ГБ
Максимальний розмір файлу	2 ГБ
Робоча температура	Від 0 °C до 40 °C, 80 % відносної вологості (без конденсації)
Температура зберігання	Від -20 °C до 60 °C
Дисплей	10-дюймовий сенсорний РК-дисплей TFT, з підсвічуванням, 1024 x 600
Джерело живлення	15 В / 4 А макс. з основним адаптером (100 / 240 В змінного струму)

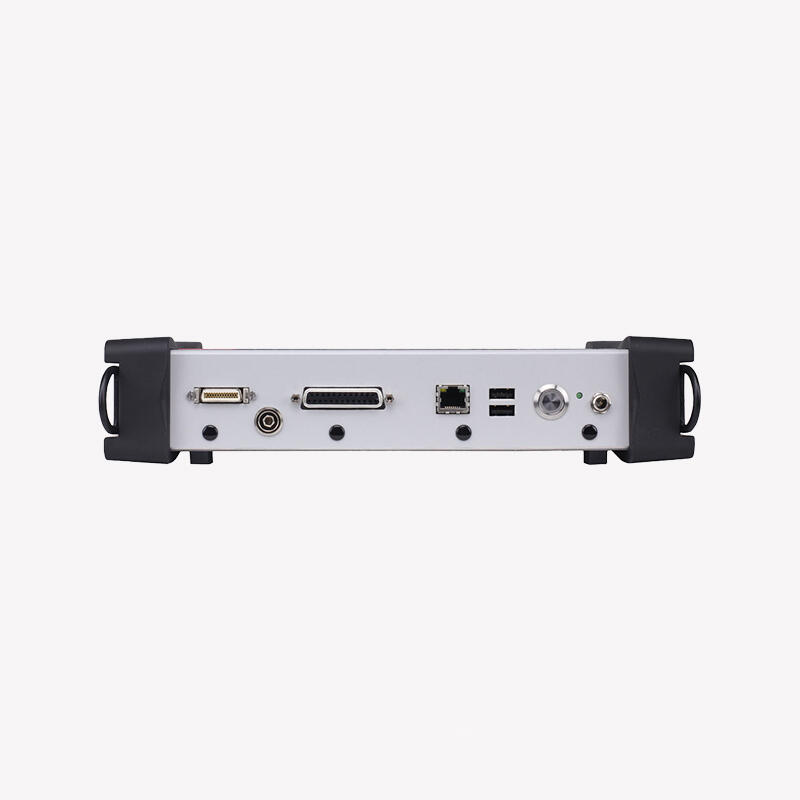

Інтерфейси	Два USB-хости, LAN (10 / 100 base-T з роз’ємом RJ45)
Акумулятор (-BAT)	Незнімний, літій-іонний
Стандартний час автономної роботи (-BAT)	До 15 год у режимі очікування, до 10 год без режиму очікування
Безпека	Cat I 100 В, відповідно до IEC61010-1
Вага	DAS240 / 3,3 фунта (1,5 кг)
	DAS240-BAT / 4,5 фунта (2 кг)
Розміри (Ш х В х Г)	2,6 x 11,7 x 6,9″ (66 x 298 x 176 мм)
Гарантія	Два роки
Аксесуари, що постачаються в комплекті	Один основний адаптер на 100 / 240 В, 25-контактний штекерний роз’єм ⁽¹⁾ і задня кришка Один кабель (70 см) для підключення вимірювального модуля Один вимірювальний модуль (20 каналів) зі вхідними клемами, щупом, м’якою серветкою, викруткою, сертифікатом калібрування та протоколом випробувань
Інформація для замовлення додаткових аксесуарів
100081	Програмне забезпечення FlexPro-View для візуалізації даних
100082	Програмне забезпечення FlexPro-Standart для створення презентації з потужними функціями математичного аналізу
902401000	20-канальний аналоговий модуль з 20 вхідними клемними колодками
902401050	Клемні колодки аналогового входу, 20 шт.
902402000	Інтерфейсний модуль WiFi
902408000	Міцний чохол для перенесення
902407000	Патчкорд для підключення додаткових модулів
902407100	З’єднувальний кабель із роз’ємом («мама»), 1 уп. = 10 шт.
902407800	Адаптер для підключення термопар
902406500	Шунт (від 4 до 20 мА / 50 Ω)
902409000	Комплект для монтажу в 19-дюймову стійку
902409500	Адаптер живлення від мережі в США
978553000	Адаптер живлення від мережі в ЄС
917008000	Ізольований модуль логічного каналу
