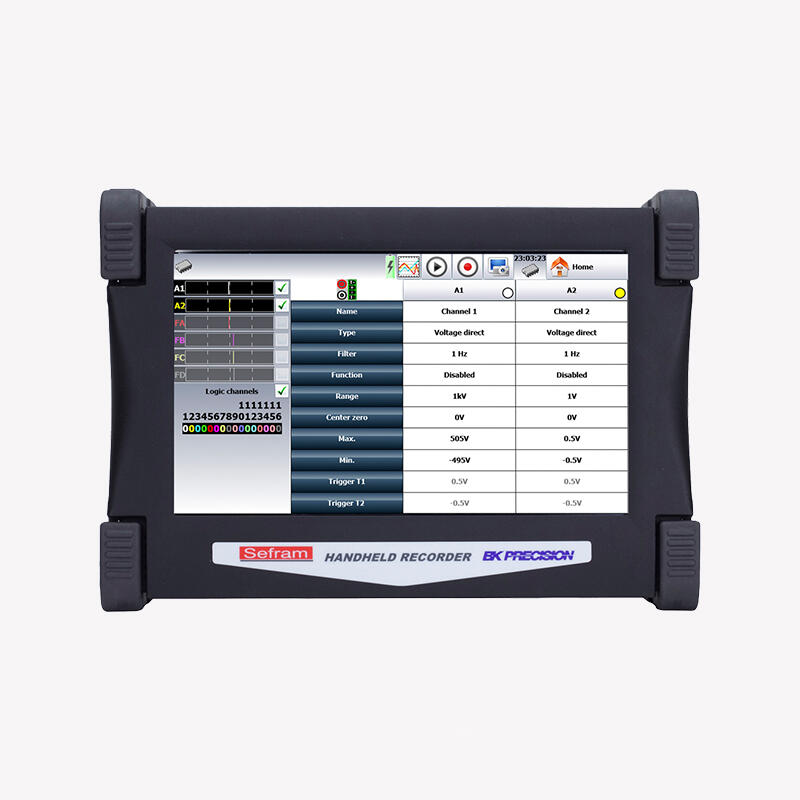

Високошвидкісні багатофункціональні реєстратори, моделі DAS30 / DAS50 / DAS60
Багатофункціональні реєстратори даних мають універсальні входи, високу швидкість дискретизації (1 мегавибірка/с), широкий вхідний діапазон (від ± 1 мВ до ± 500 В), велику внутрішню пам’ять (до 64 ГБ) і час автономної роботи до 9,5 години. Ці портативні й надійні системи збору даних також мають ізольовані вхідні канали CAT III на 600 В, 16 цифрових входів, виходи тривоги та спеціальний режим аналізу потужності для аналізу однофазних або трифазних електричних мереж.
Кожен канал може одночасно отримувати різні сигнали, такі як напруга, температура (термопара), струм або частота, використовуючи загальну часову базу. Крім того, два спеціальних входи для RTD доступні як заводська опція або стандарт для DAS60.
Завдяки 10-дюймовому сенсорному екрану легко налаштовувати канали, прокручувати отримані дані, збільшувати й зменшувати масштаб, а також позиціонувати курсори для точних вимірювань. Дистанційно керувати або передавати записані дані зручно за допомогою вбудованих інтерфейсів Ethernet і USB. Усі моделі доступні з можливістю друку на принтері.
Особливості й переваги
- Висока частота дискретизації 1 МГц/с (режим пам’яті) і смуга пропускання 100 кГц для реєстрації переривчастих подій
- Точний перегляд і запис сигналів від ± 1 мВ до ± 500 В постійного струму і 424 VRMS
- Ізольовані канали CAT III з номінальною напругою 600 В
- Широкий 10-дюймовий сенсорний TFT-дисплей
- Захоплення змішаних сигналів за допомогою одного приладу, таких як форми сигналів високої напруги / струму, температури й логічних даних
- Час автономної роботи до 9,5 години
- Вбудована пам’ять на 64 ГБ (DAS60) і 32 ГБ (DAS30 / DAS50)
- Два, чотири або шість універсальних аналогових каналів
- 14-бітна роздільна здатність
- 16 логічних вхідних каналів
- Вимірювання температури за допомогою термопар і датчиків Pt100 / Pt1000
- Лічильник частоти
- Моніторинг і керування через WiFi (потрібен стандартний адаптер USB WiFi)
- Два хост-порти USB і один інтерфейс LAN
- Безкоштовне програмне забезпечення для контролю й аналізу
- Віртуальні мережеві обчислення (VNC)
- Вбудований термопринтер на 110 мм (опція)
|
Особливість |
DAS30 |
DAS50 |
DAS60 |
|
Ізольовані універсальні канали |
2 |
4 |
6 |
|
Максимальна частота дискретизації (режим пам’яті) |
1 мегавибірка/с |
1 мегавибірка/с |
1 мегавибірка/с |
|
Максимальна частота дискретизації (режим файлу) |
200 мегавибірок/с |
200 мегавибірок/с |
500 мегавибірок/с |
|
Термопринтер на 110 мм |
Опція |
Опція |
Опція |
|
Пам’ять |
32 ГБ |
32 ГБ |
64 ГБ |
|
Два входи Pt100 / Pt1000 |
Опція |
Опція |
Включено |
|
Аналіз потужності |
Однофазний |
Однофазні й дельта (Aron) |
Однофазні й дельта (Aron), зірка |
|
Частота аналізу потужності |
50 / 60 Гц |
50 / 60 Гц |
50 / 60 і 400 Гц |
|
Аналіз ШІМ |
- |
- |
Включено |
Sefram Viewer і Sefram Pilot – це ліцензійне безкоштовне програмне забезпечення, яке можна завантажити з сайту www.bkprecision.com. Програмні інструменти надають такі можливості:
Sefram Viewer
- Аналіз після придбання
- Відображення результатів вимірювань у графічному або числовому форматі
- Сім математичних функцій, таких як y = ax + b, y = ln(x) + b та y = exp(cx) + b
Sefram Pilot
- Дистанційне керування й налаштування
- Конфігурація каналів і тригерів
- Експорт даних вимірювань на комп’ютер
- Початок і зупинення запису
- Відображення в реальному часі
Можливість віртуальних мережевих обчислень (VNC). Вбудована в реєстратор функція VNC забезпечує графічну систему спільного доступу й віддаленого управління приладом із комп'ютера, з графічним інтерфейсом, що повністю відтворює передню панель приладу за допомогою миші та клавіатури.
