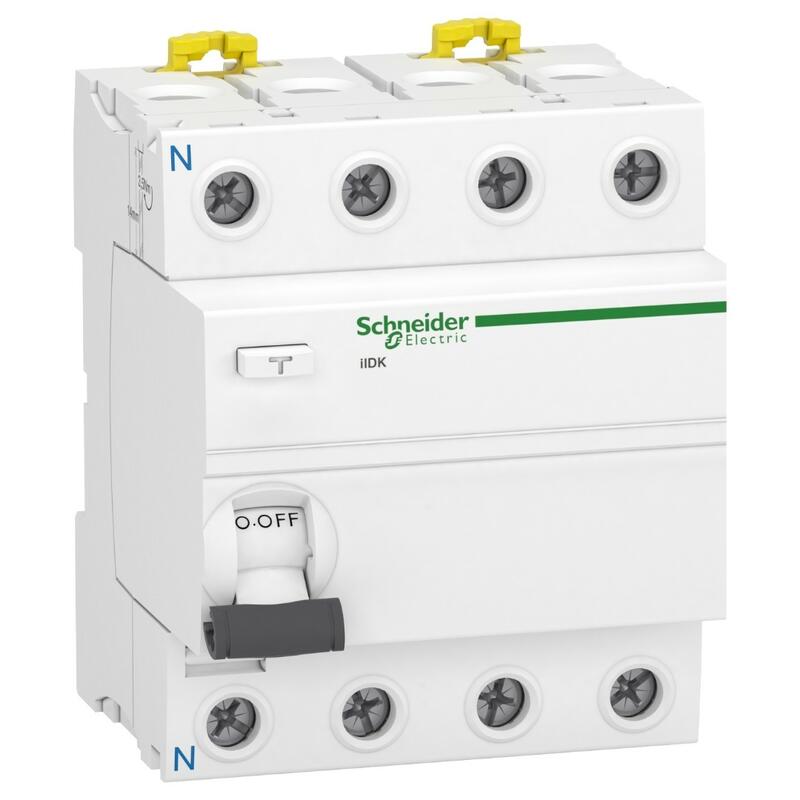

ДИФЕРЕНЦІАЛЬНИЙ ВИМИКАЧ НАВАНТАЖЕННЯ iID K 4P 40A 300мА AC
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Діапазон | Acti9 |
| Назва продукту | Acti9 iID K |
| Тип виробу або компоненту | Автоматичний вимикач захисного відключення (ПЗВ) |
| Назва пристрою | iID K |
| Опис полюсів | 4P |
| Положення нейтралі | Зліва |
| [In] номінальний струм | 40 А |
| Тип мережі | Змінний струм |
| Чутливість до витоку струму | 300 мА |
| Час витримки захисту від витоку струму на з | Миттєвий |
| Клас захисту від витоку струму на землю | Тип АС |
| Знак якості | VDE |
| Додаткова інформація | |
| Місцерозташування пристрою в системі | Вихідний |
| Частота мережі | 50/60 Гц |
| [Ue] номінальна робоча напруга | 380...415 В змінний струм 50/60 Гц |
| Технологія відключення диференційного стр | Незалежний від напруги |
| Номінальна вмикаюча та вимикаюча здатність | Idm 500 А Im 500 А |
| Номінальний умовний струм короткого замика | GL63: Inc 4,5 кА K60: Inc 6 кА C60: Inc 6 кА |
| [Ui] номінальна напруга ізоляції | 440 В змінний струм 50/60 Гц |
| [Uimp] номінальна імпульсна витримувана напру | 4 кВ |
| Короткочасний струм | 250 А |
| Індикатор положення контакту | Ні |
| Тип керування | Перемикач |
| Спосіб кріплення | Затисканням |
| Монтажна опора | DIN-рейка |
| Кількість модулів Ш = 9 мм | 8 |
| Висота | 85 мм |
| Ширина | 72 мм |
| Глибина | 69 мм |
| Маса нетто | 0,37 кг |
| Колір | Білий |
| Механічна зносостійкість | 5000 циклів |
| Електрична зносостійкість | AC-1: 2000 циклів |
| Опис параметрів блокування | Пристрій для встановлення навісних замків |
| Клеми підключення | Клеми тунельного типу Зверху або знизу1…35 мм² жорсткий Клеми тунельного типу Зверху або знизу1…25 мм² гнучкий Клеми тунельного типу Зверху або знизу1…25 мм² гнучкий з зажимом |
| Довжина зачистки проводів | 16 мм для Зверху або знизу з'єднання |
| Момент затягування | 3,5 Н.м Зверху або знизу |
| Навколишнє середовище | |
| Стандарти | МЕК 61008-1 EN/EC 61008-2-1 |
| Ступінь захисту | IP20 відповідно до МЕК 60529 IP40 (Модульний щит) відповідно до МЕК 60529 |
| Ступінь забруднення | 2 |
| Електромагнітна сумісність | Витримуваний імпульс 8/20 мкс, 200 A відповідно до МЕК 61008-1 |
| Робоча температура навколишнього середови | -5…60 °C |
| Температура навколишнього повітря для збер | -40…85 °C |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 7,500 см |
| Ширина 1 упаковки | 8,200 см |
| Довжина 1 упаковки | 10,000 см |
| Вага 1 упаковки | 352,000 г |
| Тип 2 упаковки | BB1 |
| Кількість одиниць у 2 упаковці | 3 |
| Висота 2 упаковки | 9,000 см |
| Ширина 2 упаковки | 10,700 см |
| Довжина 2 упаковки | 25,500 см |
| Вага 2 упаковки | 1,147 кг |
| Тип 3 упаковки | S03 |
| Кількість одиниць у 3 упаковці | 27 |
| Висота 3 упаковки | 30,000 см |
| Ширина 3 упаковки | 30,000 см |
| Довжина 3 упаковки | 40,000 см |
| Вага 3 упаковки | 11,080 кг |
| Гарантия | |
| Гарантія | 18 months |
